proGAV 2.0
CURVA CARACTERÍSTICA
DE PRESÍON-CAUDAL
Posición horizontal

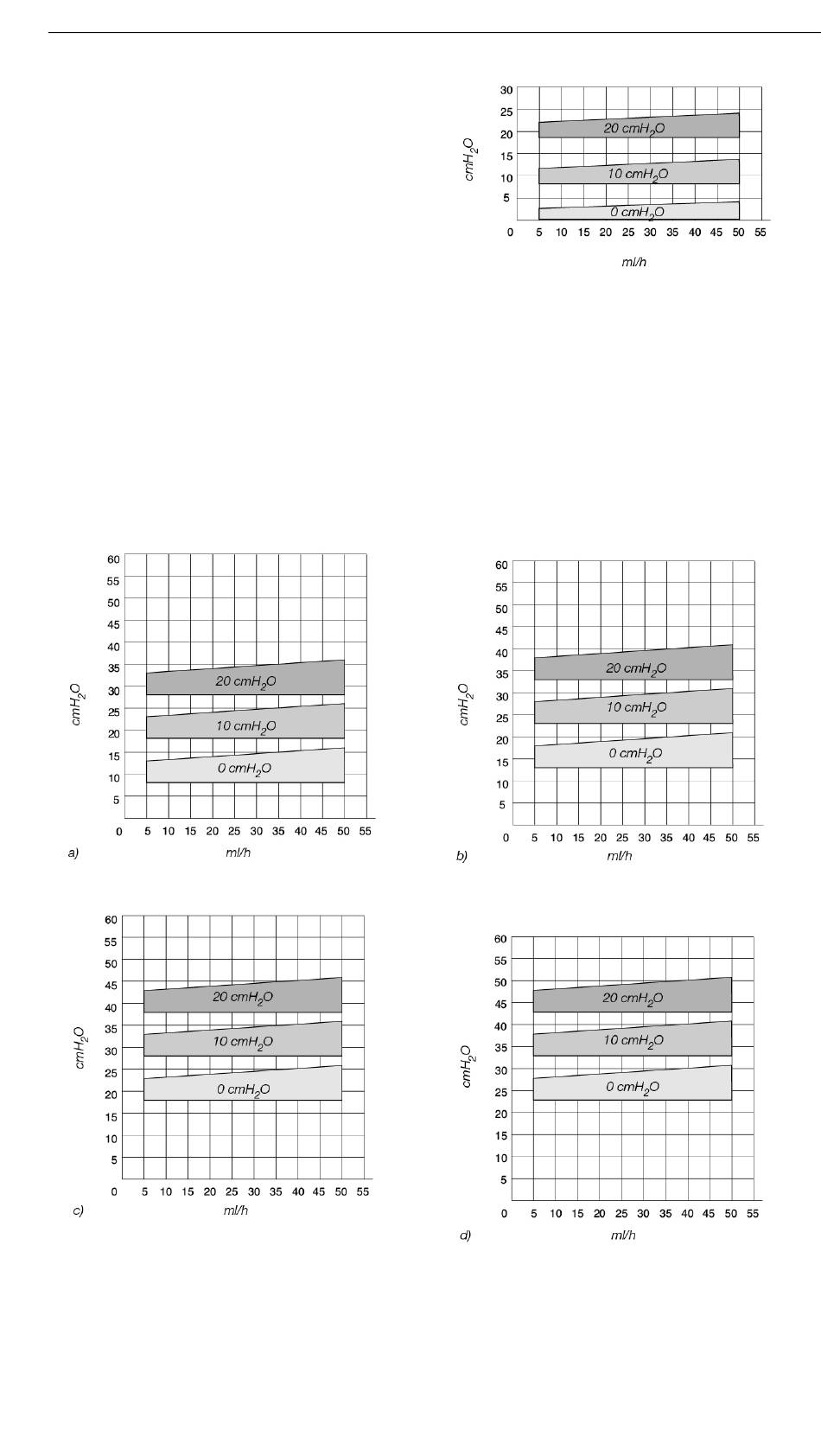

A continuación se representan las curvas
características de presión-caudal de las uni-
dades de presión diferencial ajustables del
proGAV 2.0 a modo de ejemplo, para el nivel
de presión 0, 10 y 20 cmH
zontal de la válvula.
Posición vertical
En posición corporal vertical la presión de apertura del proGAV 2.0 se compone del ajuste de
la unidad de presión diferencial ajustable y de la unidad gravitacional. A continuación se repre-
senta la curva característica de presión-caudal para diferentes ajustes de niveles de presión en
posición corporal vertical.
O en posición hori-
2
INSTRUCCIONES DE USO | ES
Fig. 17: Curvas características de presión-caudal para
los niveles de presión seleccionados de la unidad de
presión diferencial ajustable
35
