Toutefois, il faudrait ici ajuster le niveau de
pression au tableau pathologique et à l'indica-
tion. En fonction du tableau pathologique et de
l'âge du patient, il est possible de choisir, pour
cette position du corps, une pression d'ouver-
ture comprise entre les niveaux de pression 0
et 20 cmH O.
2
Position verticale
La pression d'ouverture de la proGAV 2.0
lorsque le corps est en position verticale
se calcule à partir de la somme des pres-
sions d'ouverture de l'unité à pression dif-
férentielle réglable et de l'unité gravitatio-
nelle. Au moment de choisir la pression d'ou-
verture pour cette position du corps, il fau-
drait tenir compte de la taille corporelle du
patient, de l'activité et peut-être d'une pres-
sion abdominale accrue (adiposité) (voir la
recommandation des niveaux de pression
à l'adresse https://www.miethke.com/en/pro-
ducts/downloads).
DÉTECTION DU NIVEAU DE PRESSION
SUR LA RADIOGRAPHIE
Le niveau de pression réglé de la proGAV 2.0
devrait toujours être contrôlé avec la pro-
GAV 2.0 Compass toutefois, il est égale-
ment possible de le vérifier via une image
radiographique. La position du rotor est déci-
sive à ce titre. Sur l'image radiographique,
les quatre aimants sont reconnaissables (les
points blancs) et deux paires se font face.
Sur un côté du rotor, deux alésages supplé-
mentaires - sur les côtés droit et gauche à
côté des deux aimants - servent de moyen
d'orientation. Sur l'image radiographique, ils
sont reconnaissables sous forme de points
noirs. Ce côté peut être appelé le côté dorsal
du rotor. En face se trouvent les deux aimants
avant. L'espace entre ces deux aimants peut
être considéré comme représentant la pointe
du triangle. Le niveau de pression est lisible
à l'aide de la direction de cet espace inter-
médiaire. Hormis la plage marquée sur la fig.
5 comme étant non réglable, la pointe du tri-
angle peut prendre une position quelconque.
De la sorte, la pression d'ouverture de la pro-
GAV 2.0 peut être réglée progressivement
entre 0 et 20 cmH
niveau de pression à l'envers, la valve com-
porte un marquage sur un côté, marquage qui
42
O. Pour ne pas lire le
2
apparaît en noir sur l'image radiographique:
sur vue de dessus de la valve implantée,
comme à la fig. 6, l'évidement est visible sur
le côté droit.

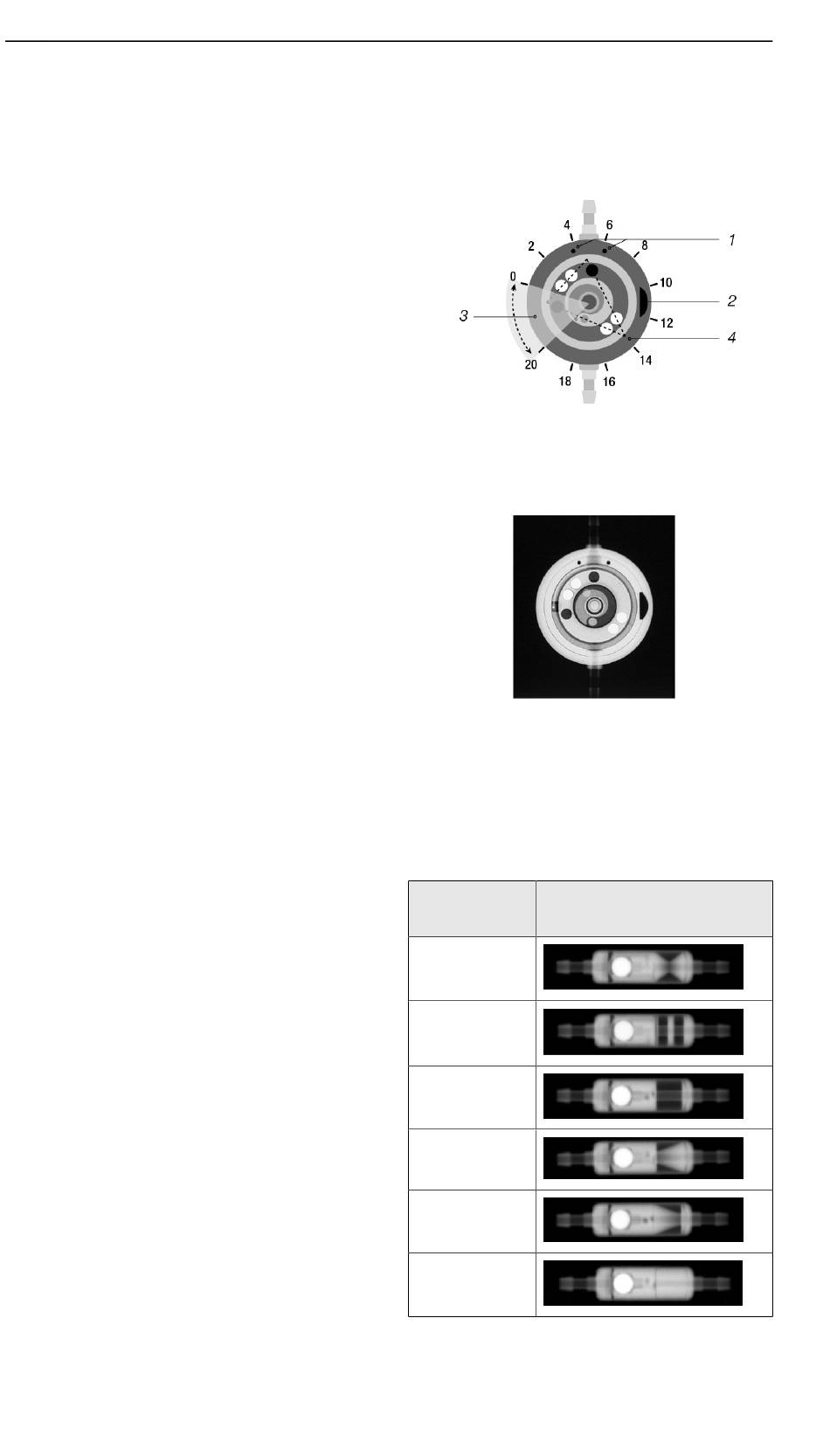

Fig. 5: Représentation schématique du rotor radiogra-
phié 1) Marquages d'admission 2) Marquage de valve
3) Plage non réglable 4) Pointe du triangle
Fig. 6: Image radiographique d'unité à pression diffé-
rentielle réglable ajustable 14 cmH 2 O
Sur l'image radiographique, les niveaux
de pression sont reconnaissables à des
codages. Les niveaux de pression suivants
sont possibles pour l'unité gravitationelle:
Pression Codage
d'ouverture
10 cmH O
2
15 cmH O
2
20 cmH O
2
25 cmH O
2
30 cmH O
2
35 cmH O
2
Codages des niveaux de pression de la SA
2.0 sur la radiographie
proGAV 2.0
