FR | MODE D'EMPLOI

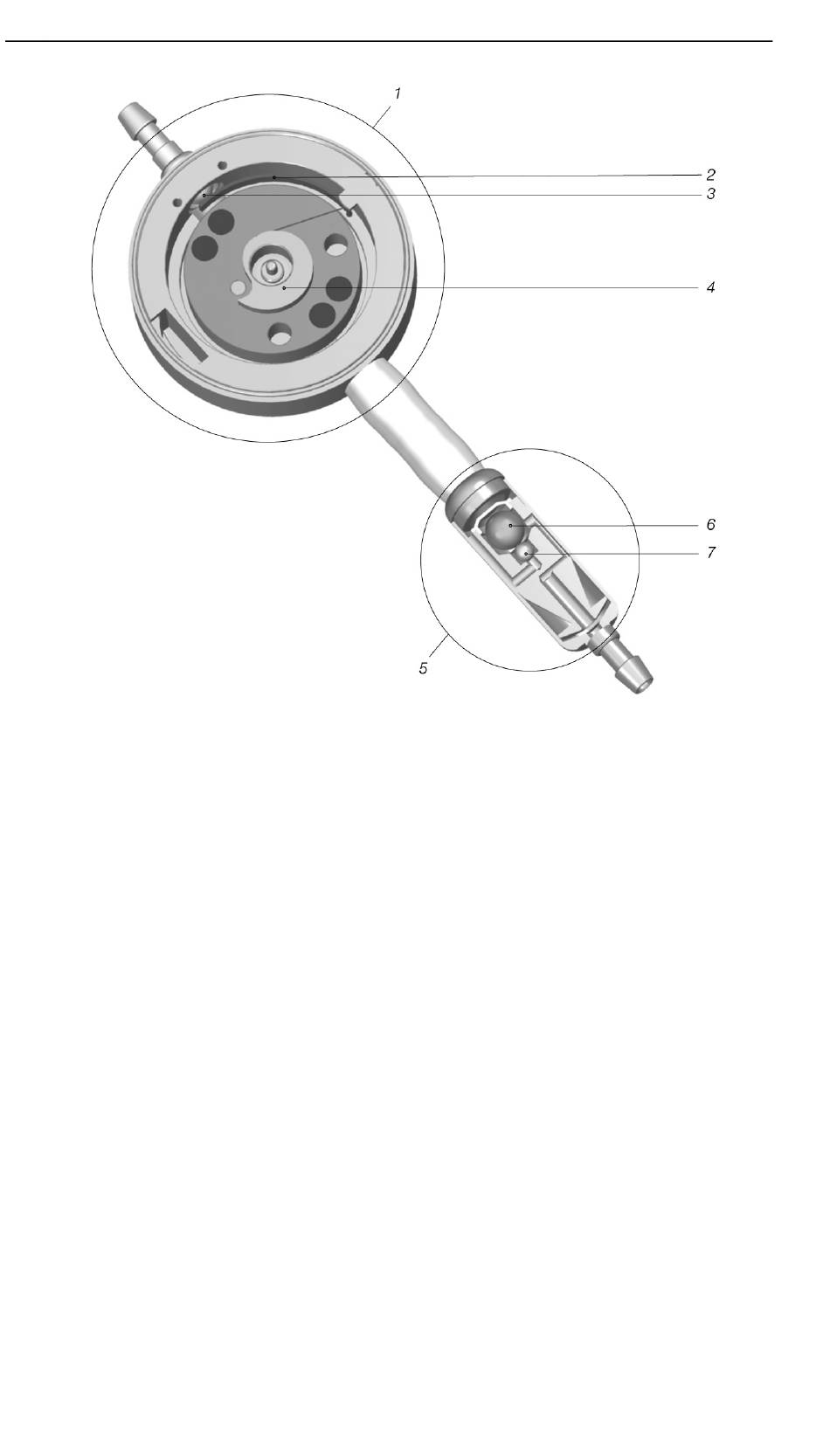

Fig. 1: Vu en coupe de la proGAV 2.0
1 Unité à pression différentielle réglable
2 Barre ressort
3 Bille en saphir
4 Rotor

INDICATION

La proGAV 2.0 est est destinée au traitement
de l'hydrocéphalie par dérivation du liquide
céphalo-rachidien.

DESCRIPTION TECHNIQUE

La proGAV 2.0 est une valve fabriquée en
titane. Elle se compose d'une unité à pression
différentielle réglable et d'une unité gravitatio-
nelle (fig. 1).
L'unité à pression différentielle réglable se
compose d'un robuste boîtier en titane dans
la partie proximale duquel a été intégré une
valve à cône et bille confirmée (1). Une barre
ressort (2) définit la pression d'ouverture de
cette unité. Via un rotor (3) en appui rotatif, il
40
5 Unité gravitationelle
(SHUNTASSISTANT 2.0)
6 Bille en tantale
7 Bille en saphir
est possible de modifier le réglage de la pré-
contrainte du ressort, donc la pression d'ou-
verture de la valve. Les composants essen-
tiels de l'unité gravitationelle sont une bille en
tantale (4) qui définit la pression d'ouverture
de cette valve suivant la position du corps, et
une bille en saphir (5) garantissant l'obturation
précise.

MODE DE FONCTIONNEMENT DE LA VALVE

La proGAV 2.0 est une valve opérant en fonc-
tion de la position du corps. La pression d'ou-
verture de la proGAV 2.0 se compose de la
somme des pressions d'ouverture de l'unité
à pression différentielle réglable et de l'unité
gravitationelle.
