proGAV 2.0
El proGAV 2.0 Compass reacciona con sensi-
bilidad a campos magnéticos externos. Para
descartar interacciones indeseadas, el pro-
GAV 2.0 Adjustment Tool no debería estar
cerca del proGAV 2.0 Compass cuando se
vaya a determinar la presión de apertura.
Recomendamos una distancia de al menos
30 cm.
3. Ajuste
El proGAV 2.0 Adjustment Tool se coloca cen-
trado sobre la válvula. Con la ayuda del dedo
índice, la válvula se puede palpar muy bien a
través de la entalladura en el centro del ins-
trumento para colocarlo correctamente. Para
ello, el nivel de presión deseado ha de indi-
car hacia la escala en dirección a la entrada
de la válvula, es decir, del catéter del ven-
trículo. Ejerciendo una ligera presión con el
dedo índice sobre la unidad de ajuste, se
suelta el freno del rotor y se cambia el nivel
de presión del proGAV 2.0.

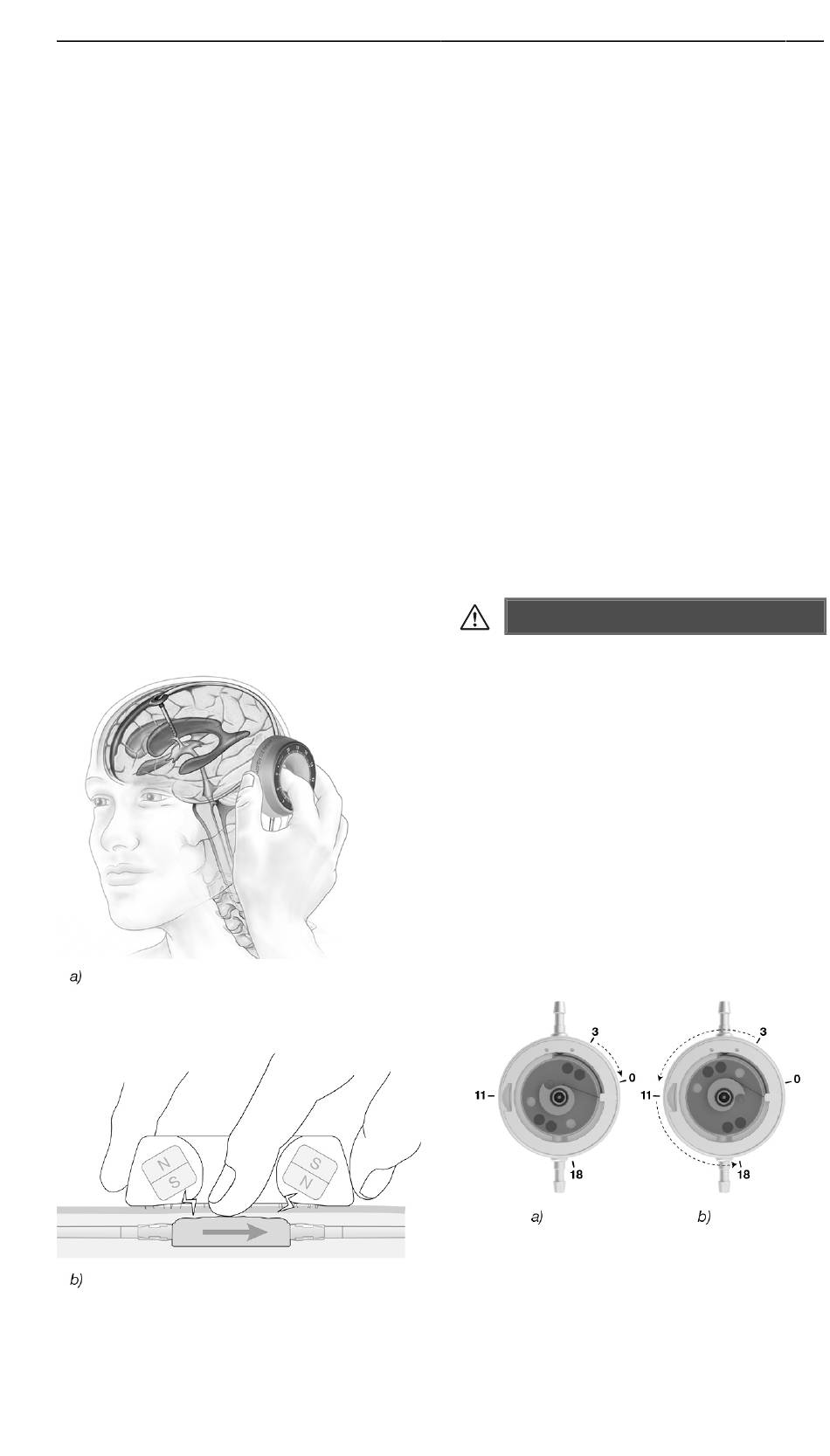

Fig. 11:
a) y b) Ajuste con el proGAV 2.0 Adjustment Tool
INSTRUCCIONES DE USO | ES
El proGAV 2.0 está equipado con un meca-
nismo de retorno Feedback. Si se ejerce pre-
sión sobre la válvula, se oirá una señal acús-
tica - sonido de clic - por la estructura de la
carcasa de la válvula, es decir, se percibirá
una resistencia en cuanto se haya soltado el
freno del rotor. La válvula indicará tanto de
forma acústica como háptica cuando tenga
la presión sufi ciente para desacoplarse. Si
después se vuelve a soltar esa presión, el
rotor vuelve a admitir el ajuste. Mientras que
el sonido del clic siempre se puede oír bien
cuando se suelta el freno del rotor antes de
la implantación, después de su implantación
y llenado de la válvula según la posición y
las características del entorno de implanta-
ción puede quedar considerablemente amor-
tiguado. Normalmente el paciente sí debería
poder oírlo o al menos se podrá con el este-
toscopio.
ATENCÍON
Cuando se realiza el ajuste ha de tenerse en
cuenta que la presión de apertura se cam-
bie como máximo 8 cmH 2 O por proceso de
ajuste, de lo contrario podrían producirse
errores.
Ejemplo: La presión de apertura ha de cam-
biarse de 3 a 18 cmH
solo proceso de ajuste, el rotor rotaría en sen-
tido erróneo (trayecto corto) y rebotaría en la
posición 0 cmH O (fig. 12a). El ajuste correcto
2
se realizaría en dos pasos: Ajuste de 3 a 11
cmH O y de 11 a 18 cmH
2
sentido correcto (fig. 12b).
Fig. 12: Giro del rotor cuando se ajusta
a) dirección incorrecta b) correcta
O. Si se hiciese en un
2
O. El rotor gira en
2
