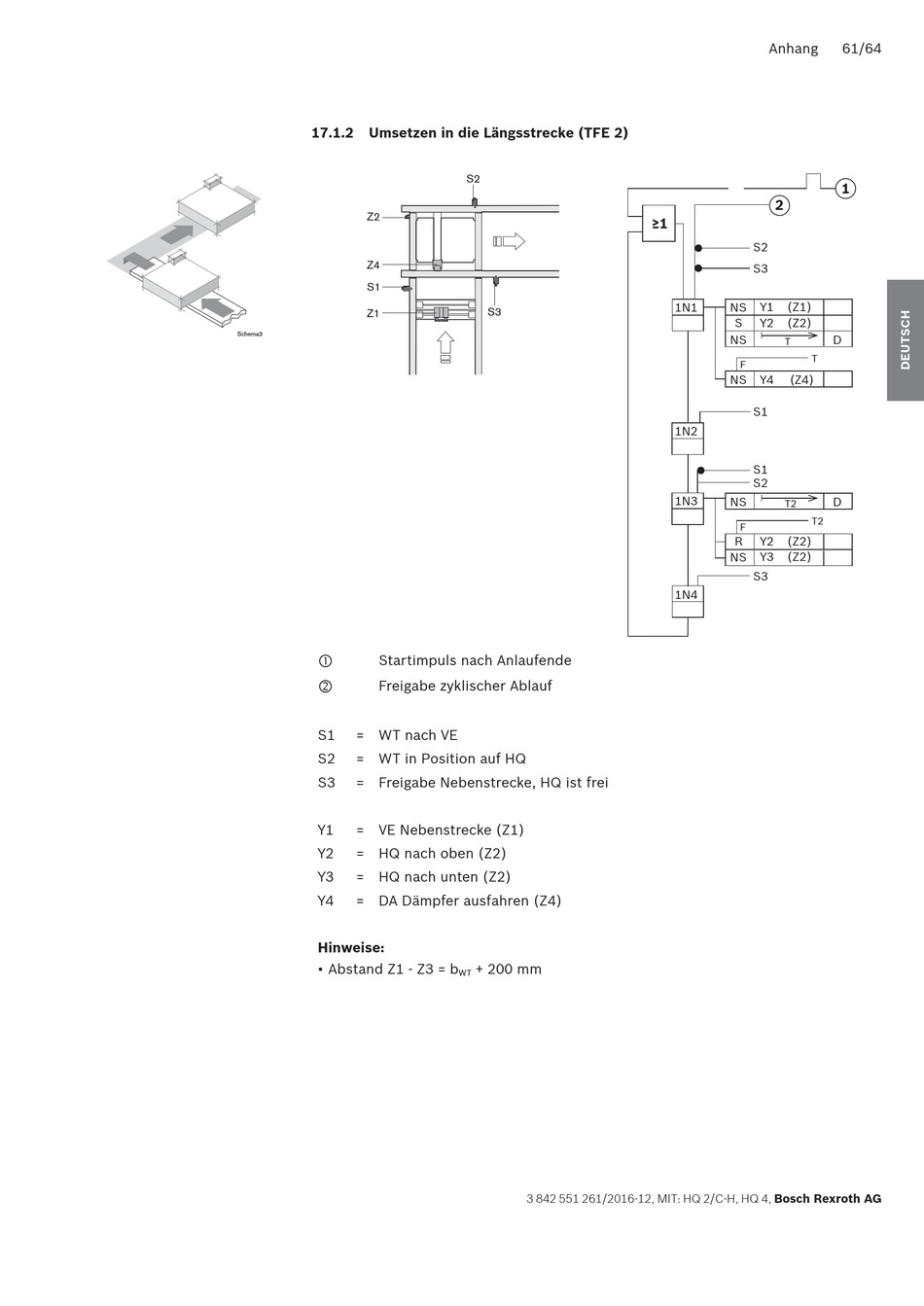

17.1.2 Umsetzen in die Längsstrecke (TFE 2)
Z2
Z4
S1
Z1
Schema3

Startimpuls nach Anlaufende

Freigabe zyklischer Ablauf
S1 = WT nach VE
S2 = WT in Position auf HQ
S3 = Freigabe Nebenstrecke, HQ ist frei
Y1 = VE Nebenstrecke (Z1)
Y2 = HQ nach oben (Z2)
Y3 = HQ nach unten (Z2)
Y4 = DA Dämpfer ausfahren (Z4)
Hinweise:
• Abstand Z1 - Z3 = b
S2
S3
+ 200 mm
WT
