Bausatz Dämpfer Da 2 - Bosch Rexroth HQ 2/C-H Montageanleitung

22/64 Montage
Bitte beachten Sie:
Für die Verwendung mit:
• WT 2/H, WT 2/F-H und
HQ 2/C-H
• WT 4, WT 4/F und HQ 4
A: Einschleusend
B: Ausschleusend
Notwendiges Zubehör
• Bausatz Dämpfer
DA 2/100-H für HQ 2/C-H
3 842 998 745
• Bausatz Dämpfer
DA 2/250-H für HQ 2/C-H
3 842 998 746
• Bausatz Dämpfer
DA 4/100 für HQ 4
3 842 998 056
• Bausatz Dämpfer
DA 4/250 für HQ 4
3 842 998 057Montieren
Sie den Bausatz
entsprechend der
Funktion „Einschleusen"
bzw. „Ausschleusen" vor.
Bosch Rexroth AG, MIT: HQ 2/C-H, HQ 4, 3 842 551 261/2016-12
7.6.3 Bausatz Dämpfer DA 2/...-H, DA 4/... vormontieren
A

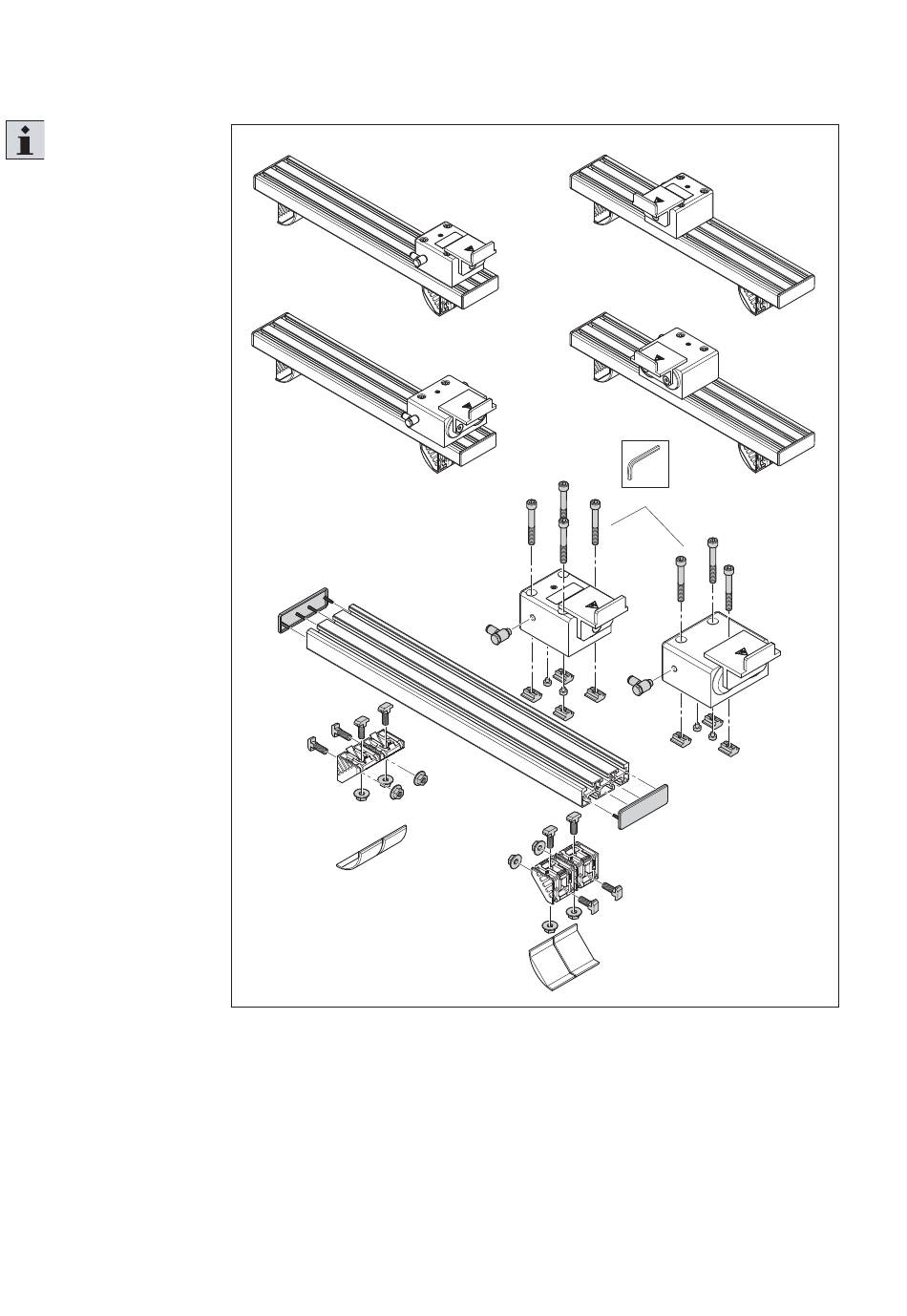

Abb. 9: Vormontage Bausatz Dämpfer DA 2/...-H, DA 4/... (hier gezeigt am Beispiel
„Einschleusend")
B
DA 2/100-H
DA 4/100
SW8
M =25 Nm
D
DA 2/250-H
DA 4/250
551 262-14
