Bosch Rexroth HQ 2/C-H Montageanleitung Seite 54

54/64 Instandhaltung und Instandsetzung
8. Öffnen Sie die
Flachplattenkette
(Kettenschloss unter
Flachplatte mit Loch).
9. Ziehen Sie die Kette
von den Antriebsköpfen
zurück.
10. Entnehmen Sie das
Gleitstück.
11. Ziehen Sie die Kette
komplett aus der
Bandstrecke.
Bosch Rexroth AG, MIT: HQ 2/C-H, HQ 4, 3 842 551 261/2016-12
10

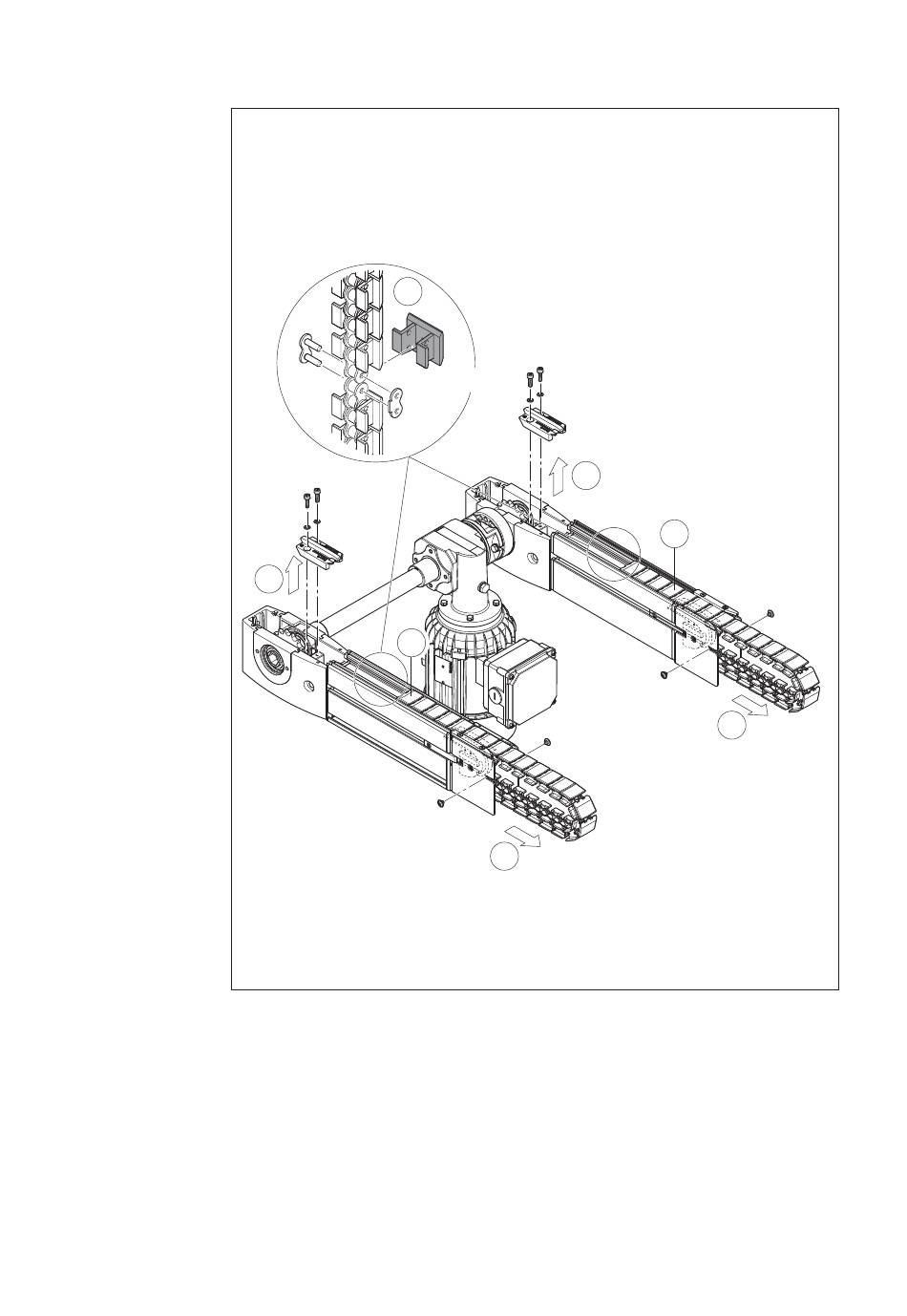

Abb. 36: Kette ausbauen
8
3 842 551 234
9
11
10
9
11
551 261-32
