Umbau Auf Motoranbau M Links (Kundenseitig) - Bosch Rexroth HQ 2/C-H Montageanleitung

Bitte beachten Sie
(nur, falls erforderlich):
Der Umbau von Motoranbau
M Standard (Motor rechts)
auf Motoranbau M, links
(Motor links) muss vor
der Montage der Hub-
Quereinheit kundenseitig
erfolgen.
A: Motoranbau M
(Standard), Motor
rechts
B: Motoranbau M
links, Motor links
(kundenseitiger
Umbau)

Ausbau des
Antriebsstrangs (A)
siehe Kapitel 10.4.3
„Getriebewechsel,
Motoranbau innen" auf
Seite 48.

Montieren Sie die
Antriebsachse um
180° gedreht (B).
Die Ausrichtung des
Getriebes bleibt dabei
gleich.

Der Einbau des
Antriebsstrangs und
die Montage der
Bandstrecke erfolgt in
umgekehrter Reihenfolge
wie in Kapitel 10.4.3
„Getriebewechsel,
Motoranbau innen" auf
Seite 48 beschrieben.

7.5 Umbau auf Motoranbau M links (kundenseitig)

A
B
2x
SW13
M =25 Nm
D
2x
SW13
M =25 Nm
D

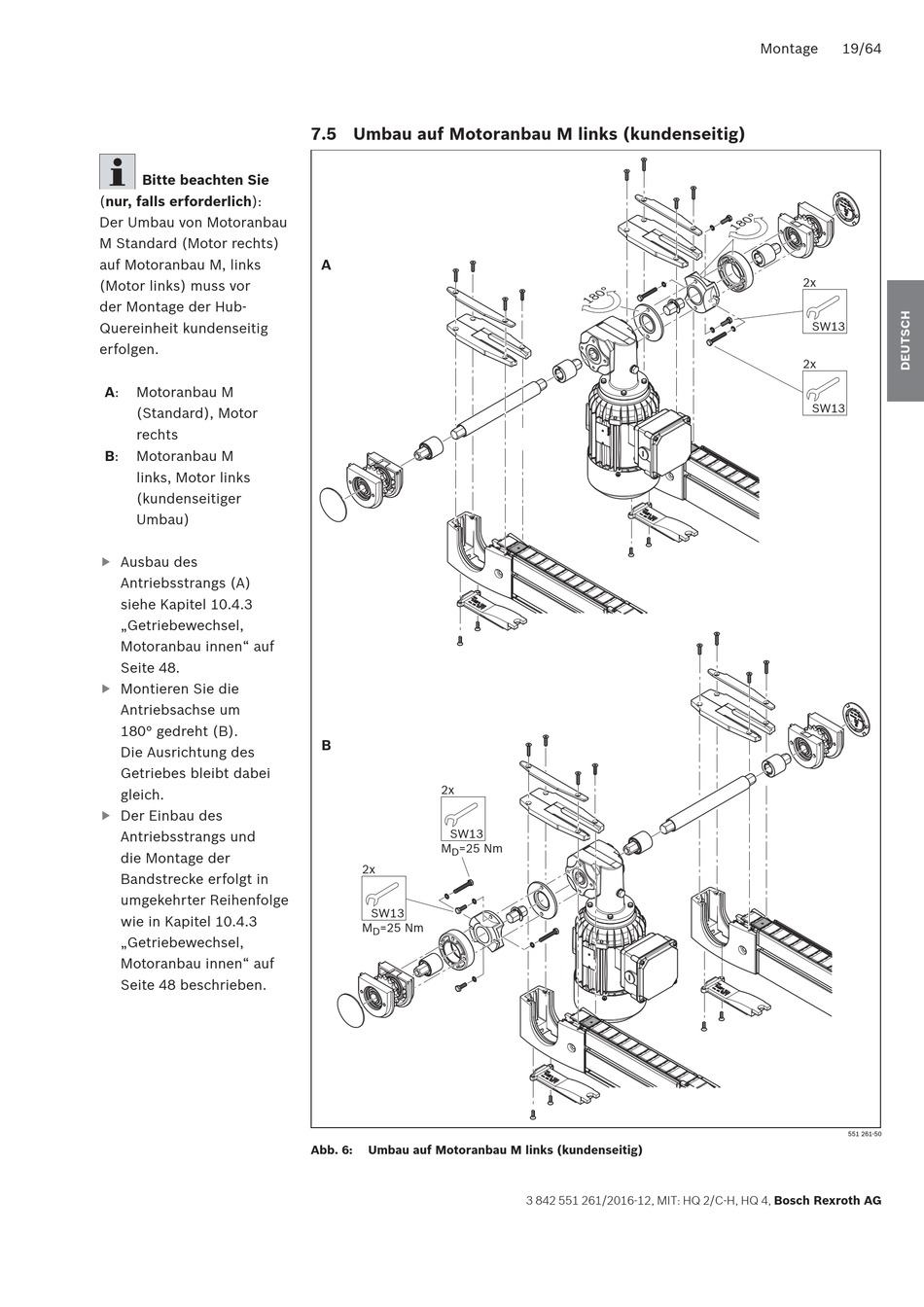

Abb. 6: Umbau auf Motoranbau M links (kundenseitig)
