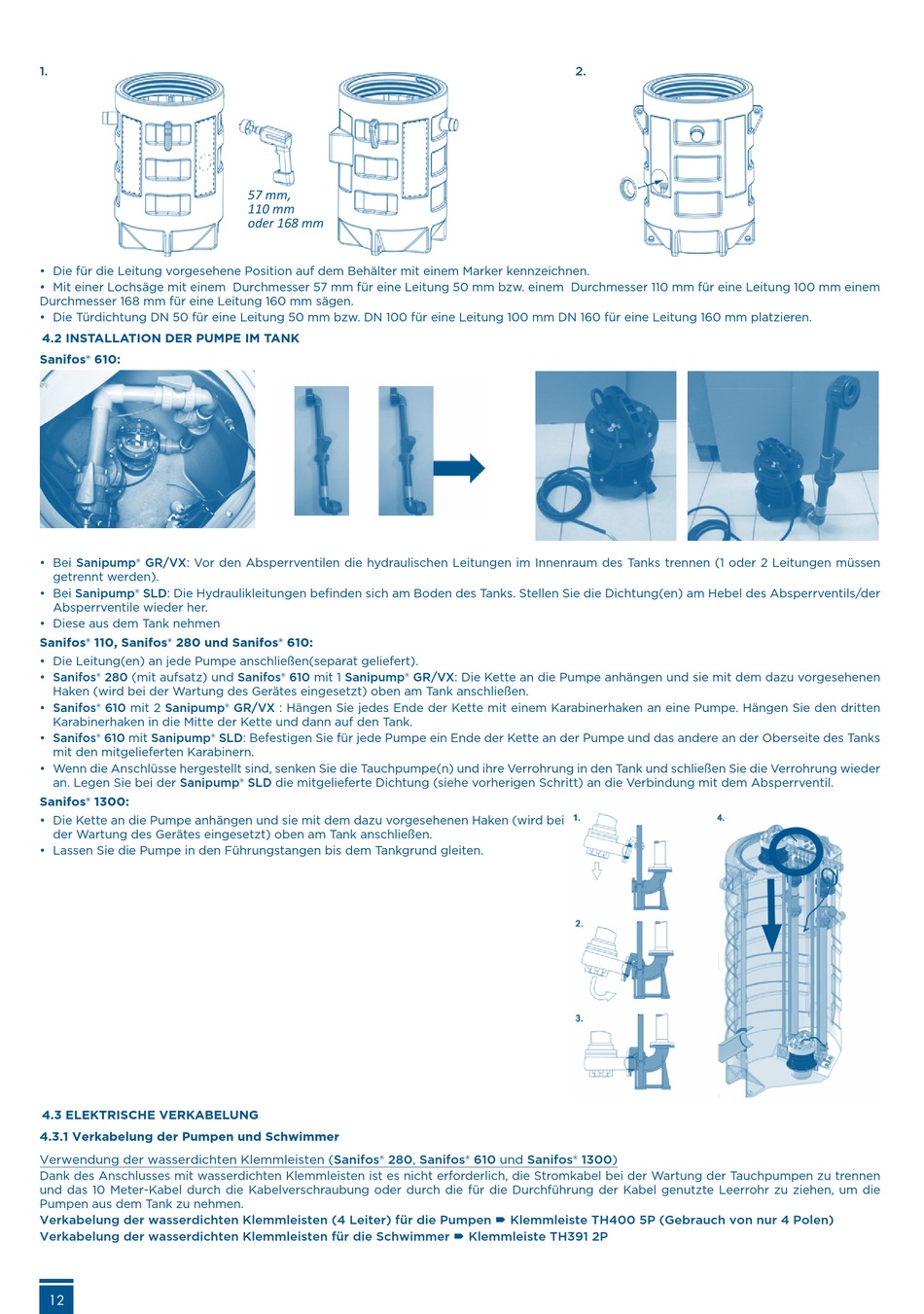

Elektrische Verkabelung - SFA Sanifos 110 Montageanleitung

1.
• Die für die Leitung vorgesehene Position auf dem Behälter mit einem Marker kennzeichnen.
• Mit einer Lochsäge mit einem Durchmesser 57 mm für eine Leitung 50 mm bzw. einem Durchmesser 110 mm für eine Leitung 100 mm einem
Durchmesser 168 mm für eine Leitung 160 mm sägen.
• Die Türdichtung DN 50 für eine Leitung 50 mm bzw. DN 100 für eine Leitung 100 mm DN 160 für eine Leitung 160 mm platzieren.
4.2 INSTALLATION DER PUMPE IM TANK
Sanifos® 610:
• Bei Sanipump® GR/VX: Vor den Absperrventilen die hydraulischen Leitungen im Innenraum des Tanks trennen (1 oder 2 Leitungen müssen
getrennt werden).
• Bei Sanipump® SLD: Die Hydraulikleitungen befinden sich am Boden des Tanks. Stellen Sie die Dichtung(en) am Hebel des Absperrventils/der
Absperrventile wieder her.
• Diese aus dem Tank nehmen
Sanifos® 110, Sanifos® 280 und Sanifos® 610:
• Die Leitung(en) an jede Pumpe anschließen(separat geliefert).
• Sanifos® 280 (mit aufsatz) und Sanifos® 610 mit 1 Sanipump® GR/VX: Die Kette an die Pumpe anhängen und sie mit dem dazu vorgesehenen
Haken (wird bei der Wartung des Gerätes eingesetzt) oben am Tank anschließen.
• Sanifos® 610 mit 2 Sanipump® GR/VX : Hängen Sie jedes Ende der Kette mit einem Karabinerhaken an eine Pumpe. Hängen Sie den dritten
Karabinerhaken in die Mitte der Kette und dann auf den Tank.
• Sanifos® 610 mit Sanipump® SLD: Befestigen Sie für jede Pumpe ein Ende der Kette an der Pumpe und das andere an der Oberseite des Tanks
mit den mitgelieferten Karabinern.
• Wenn die Anschlüsse hergestellt sind, senken Sie die Tauchpumpe(n) und ihre Verrohrung in den Tank und schließen Sie die Verrohrung wieder
an. Legen Sie bei der Sanipump® SLD die mitgelieferte Dichtung (siehe vorherigen Schritt) an die Verbindung mit dem Absperrventil.
Sanifos® 1300:
• Die Kette an die Pumpe anhängen und sie mit dem dazu vorgesehenen Haken (wird bei
der Wartung des Gerätes eingesetzt) oben am Tank anschließen.
• Lassen Sie die Pumpe in den Führungstangen bis dem Tankgrund gleiten.

4.3 ELEKTRISCHE VERKABELUNG

4.3.1 Verkabelung der Pumpen und Schwimmer
Verwendung der wasserdichten Klemmleisten (Sanifos® 280, Sanifos® 610 und Sanifos® 1300)
Dank des Anschlusses mit wasserdichten Klemmleisten ist es nicht erforderlich, die Stromkabel bei der Wartung der Tauchpumpen zu trennen
und das 10 Meter-Kabel durch die Kabelverschraubung oder durch die für die Durchführung der Kabel genutzte Leerrohr zu ziehen, um die
Pumpen aus dem Tank zu nehmen.
Verkabelung der wasserdichten Klemmleisten (4 Leiter) für die Pumpen  Klemmleiste TH400 5P (Gebrauch von nur 4 Polen)
Verkabelung der wasserdichten Klemmleisten für die Schwimmer  Klemmleiste TH391 2P
12
57 mm,
110 mm
oder 168 mm
2.
