SFA Sanifos 110 Montageanleitung Seite 20

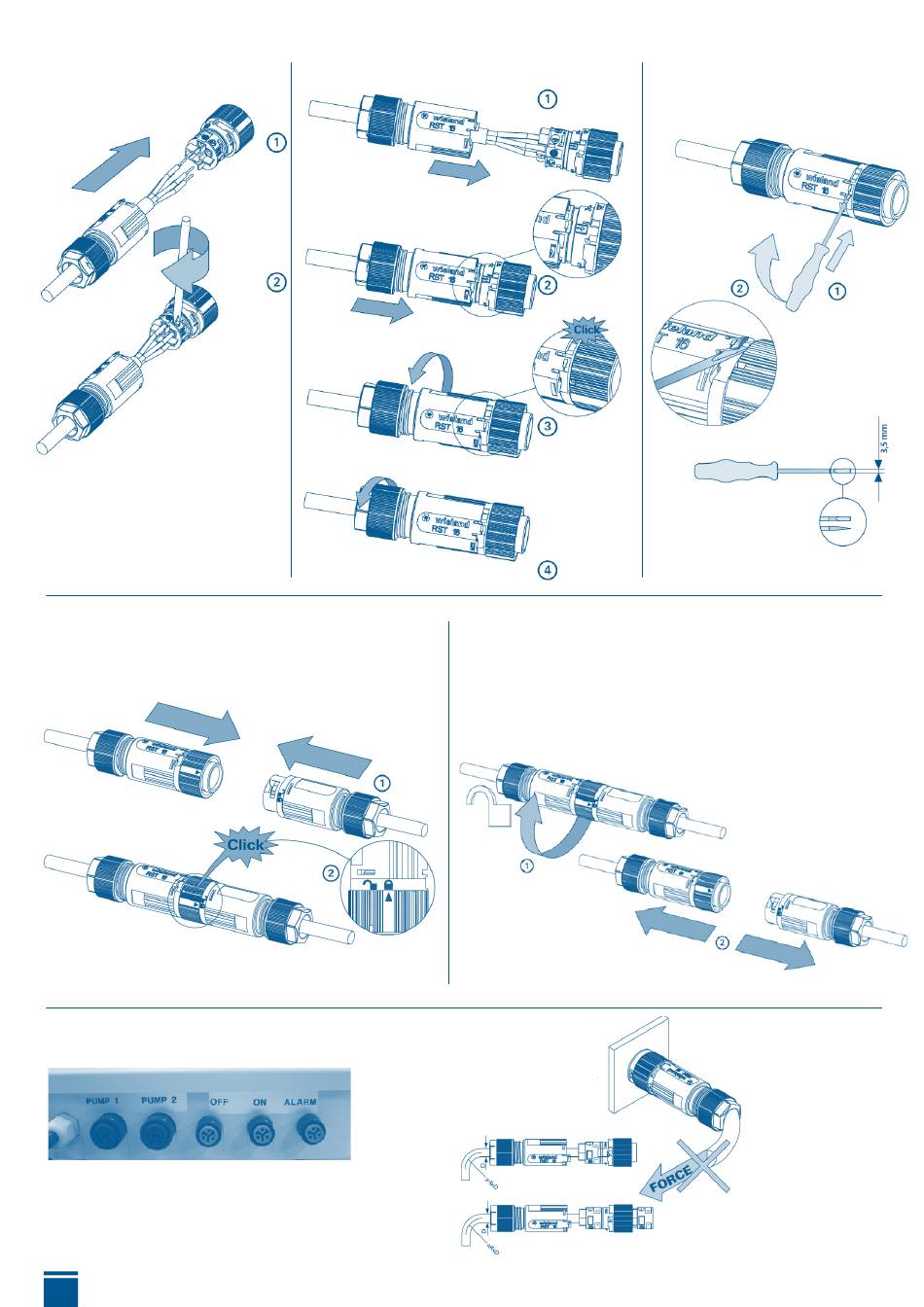

Montage des Steckverbinders
Drehmoment: 0,5Nm
(DIN 5264 A)
Anschluss und Verriegelung des Steckverbinders
Der rechte Teil ist bereits auf die SMART Steuerung montiert.
Anschluss des Steuerkastens SMART
Pump 1: Pumpe 1
Pump 2: Pumpe 2
OFF: Schwimmer unteres Niveau
ON: Schwimmer oberes Niveau
ALARM: Schwimmeralarm
20
Schließen des Steckverbinders
Drehmoment: 1,5 – 2 Nm
Entriegelung und Trennung des Steckverbinders
Wichtig: Für die Steckverbinder muss unbedingt ein Mindestradius
eingehalten werden. Um Zugkräfte zu vermeiden, empfiehlt es sich:
• Das Kabel wie nebenstehend gezeigt zu knicken.
• Das Kabel auf geeigneter Höhe abzuschneiden.
• Die Kabel und die Drähte abzuisolieren.
Öffnen des Steckverbinders
