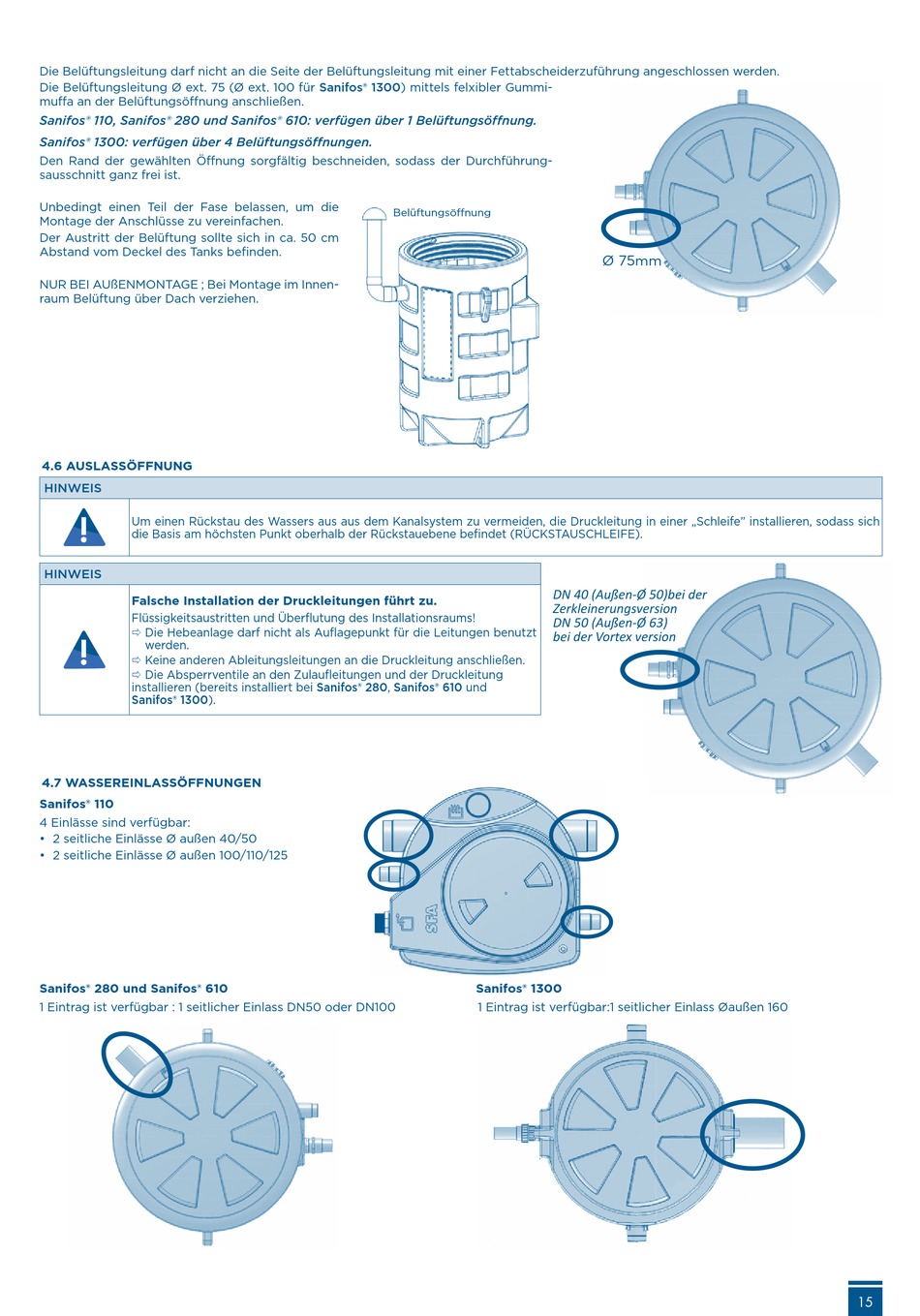

Wassereinlassöffnungen - SFA Sanifos 110 Montageanleitung

Die Belüftungsleitung darf nicht an die Seite der Belüftungsleitung mit einer Fettabscheiderzuführung angeschlossen werden.
Die Belüftungsleitung Ø ext. 75 (Ø ext. 100 für Sanifos® 1300) mittels felxibler Gummi-
muffa an der Belüftungsöffnung anschließen.
Sanifos® 110, Sanifos® 280 und Sanifos® 610: verfügen über 1 Belüftungsöffnung.
Sanifos® 1300: verfügen über 4 Belüftungsöffnungen.
Den Rand der gewählten Öffnung sorgfältig beschneiden, sodass der Durchführung-
sausschnitt ganz frei ist.
Unbedingt einen Teil der Fase belassen, um die
Montage der Anschlüsse zu vereinfachen.
Der Austritt der Belüftung sollte sich in ca. 50 cm
Abstand vom Deckel des Tanks befinden.
NUR BEI AUßENMONTAGE ; Bei Montage im Innen-
raum Belüftung über Dach verziehen.
4.6 AUSLASSÖFFNUNG
HINWEIS
Um einen Rückstau des Wassers aus aus dem Kanalsystem zu vermeiden, die Druckleitung in einer „Schleife" installieren, sodass sich
die Basis am höchsten Punkt oberhalb der Rückstauebene befindet (RÜCKSTAUSCHLEIFE).
HINWEIS
Falsche Installation der Druck leitungen führt zu.
Flüssig keits austritten und Überflutung des Installations raums!
 Die Hebeanlage darf nicht als Auflagepunkt für die Leitungen benutzt
werden.
 Keine anderen Ableitungsleitungen an die Druckleitung anschließen.
 Die Absperrventile an den Zulaufleitungen und der Druckleitung
installieren (bereits installiert bei Sanifos® 280, Sanifos® 610 und
Sanifos® 1300).
4.7 WASSEREINLASSÖFFNUNGEN
Sanifos® 110
4 Einlässe sind verfügbar:
• 2 seitliche Einlässe Ø außen 40/50
• 2 seitliche Einlässe Ø außen 100/110/125
Sanifos® 280 und Sanifos® 610
1 Eintrag ist verfügbar : 1 seitlicher Einlass DN50 oder DN100
Belüftungsöffnung
DN 40 (Außen-Ø 50)bei der
Zerkleinerungsversion
DN 50 (Außen-Ø 63)
bei der Vortex version
Sanifos® 1300
1 Eintrag ist verfügbar:1 seitlicher Einlass Øaußen 160
Ø 75mm
