SANIFOS 1300 :
®

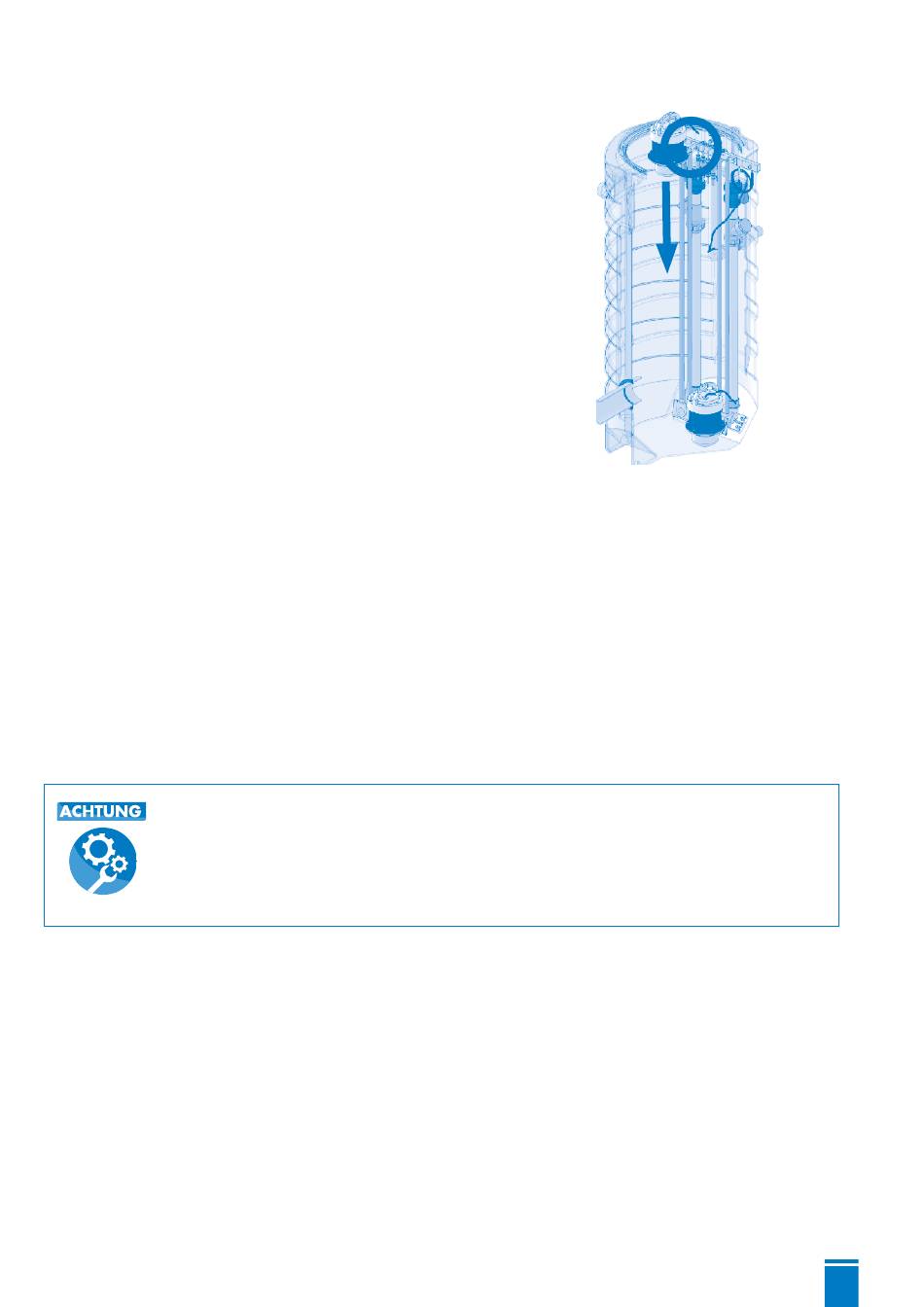

Die Kette an die Pumpe anhängen und sie mit dem dazu vorgesehenen Haken (wird bei der Wartung des
•
Gerätes eingesetzt) oben am Tank anschließen.
• Lassen Sie die Pumpe in den Führungstangen bis dem Tankgrund gleiten.

4.2 Elektrische Verkabelung

4.2.1 Verkabelung der Pumpen und Schwimmer

Verwendung der wasserdichten Klemmleisten (SANIFOS
SANIFOS 1300)
®
Dank des Anschlusses mit wasserdichten Klemmleisten ist es nicht erforderlich, die Stromkabel bei der Wartung
der Tauchpumpen zu trennen und das 10 Meter-Kabel durch die Kabelverschraubung oder durch die für die
Durchführung der Kabel genutzte Leerrohr zu ziehen, um die Pumpen aus dem Tank zu nehmen.
Verkabelung der wasserdichten Klemmleisten (4 Leiter) für die Pumpen
➜ Klemmleiste TH400 5P (Gebrauch von nur 4 Polen)
Verkabelung der wasserdichten Klemmleisten für die Schwimmer
➜ Klemmleiste TH400 2P
HINWEIS
Bei SANIFOS
und müssen mit den wasserdichten Klemmleisten TH400 2P an den SMART Steuerung
angeschlossen werden. Die Farben der Kabel müssen bei der Ausführung der Anschlüsse
zwingend eingehalten werden (Schwarz/schwarz, Braun/braun, Grau/grau)
500 und SANIFOS 1300 werden die Schwimmer mit dem Tank geliefert
® ®
250, SANIFOS
® ®
500 und
