SFA Sanifos 110 Montageanleitung Seite 6

3.2 LIEFERUMFANG
SANIFOS® 110
Auf einer Palette:
• Tank Sanifos® 110 liter.
• Innenliegende Hydraulik (Verrohrung) im Lieferumfang enthalten, nicht vormontiert
• Tauchpumpe Sanipump® mit Schwimmerschalter (Schwimmerkabel H07RN-F 2 x 1 mm
Pumpe des Typs H07RN-F-3G1,5 mm
• Im Zubehörbeutel: 1 Kabelverschraubung, Deckel und Dichtung
Bemerkung:
• Die Absperrventile und die Rückschlagventile sind nicht im Lieferumfang enthalten (als Option erhältlich, Ref.= KITEVACSANIFOS110).
• Sanifos® 110 enthält eine Schachtabdeckung mit einer max. Tragkraft von 200kg.
SANIFOS® 280
Auf einer Palette:
• Tank Sanifos® 280 Liter mit Deckel und Dichtung
• Hydraulik im Behälter montieren mit 1 Absperrventil und 1 Rückschlagventil
• Tauchpumpe Sanipump® mit Schwimmerschalter (Schwimmerkabel H07RN-F 2 x 1 mm
Pumpe des Typs H07RN-F-3G1,5 mm
• Im Zubehörbeutel: 1 Lüftungsstutzen 75mm, 2 Rohrschellen, 2 Türdichtungen (DN50 und DN100).
Als Zubehör ist ein Aufsatz von 30 cm Höhe für Sanifos® 280 erhältlich (siehe siete 10 ).
SANIFOS® 610
Auf einer Palette:
• Tank Sanifos® 610 Liter mit Deckel und Dichtung
• Im Tank vormontierte Hydraulik:
– Modell 1 Pumpe : mit 1 Absperrventil und 1 Rückschlagventil
– Modell 2 Pumpen : mit 2 Absperrventilen und 2 Rückschlagventilen und 3 direkt im Tank installierten Schwimmern (Schwimmerkabel 07RN-
F 2 x 1 mm )
2
• 1 oder 2 Tauchpumpen Sanipump® mit Kupplungsfüßen (in 2 einzelnen Verpackungen)
Ausführung mit Sanipump® GR/VX :
• In einer separaten Verpackung: Fernsteuerkasten SMART mit Stromkabel des Typs H07RN-F-3G1,5 mm
pen des Typs H07RN-F-4G1,5 mm
sion Stromkabel des Typs H07RN-F-5G 2,5 mm
• Verdrahtete Fernalarmbox.
• Zubehörbeutel mit: 1 kette, 2 oder 3 Karabinerhaken aus rostfreiem Edelstahl, 5 Kabelverschrau bungen (2 x PG13 und 3 x PG11) 2 wasser-
dichten IP68 Klemmleisten, 4 Leiter für die Pumpen, 3 IP68 Klemmleisten, 2 Leiter für die Schwimmer, 1 Lüftungsstutzen, 2 Rohrschellen, 2
Türdichtungen (DN50 und DN100), Krampen, Schrauben.
Ausführung mit Sanipump® SLD :
• In einer separaten Verpackung: Fernsteuerkasten SMART mit Stromkabel des Typs H07RN-F-3G1,5 mm
pen des Typs H07RN8F-4G1,5 mm
sion Stromkabel des Typs H07RN-F-5G 2,5 mm
• Verdrahtete Fernalarmbox.
• Zubehörbeutel mit: 1 oder 2 Zierketten, 1 oder 2 Karabinerhaken aus rostfreiem Edelstahl, 5 Kabelverschrau bungen (2 x PG13 und 3 x PG11) 2
wasserdichten IP68 Klemmleisten, 4 Leiter für die Pumpen, 3 IP68 Klemmleisten, 2 Leiter für die Schwimmer, 1 Lüftungsstutzen, 2 Rohrschel-
len, 2 Türdichtungen (DN50 und DN100), Krampen, Schrauben.
SANIFOS® 1300
Auf 2 Paletten:
• Tank Sanifos® 1300 Liter mit Deckel und Dichtung
• Im Tank vormontierte Hydraulik mit Führungsschienen aus Edelstahl , 2 Absperrventilen, 2 Rückschlagventilen und 3 direkt im Tank installier-
ten Schwimmern (Schwimmerkabel 07RN-F 2 x 1 mm
• 2 Tauchpumpen Sanipump®
• In einer separaten Verpackung: Fernsteuerkasten SMART mit Stromkabel des Typs H07RN-F-3G1,5 mm
pen des Typs H07RN-F-4G1,5 mm
sion Stromkabel des Typs H07RN-F-5G 2,5 mm
• Verdrahtete Fernalarmbox
• Zubehörbeutel mit: 2 Zierketten und 2 Karabinerhaken aus rostfreiem Edelstahl, 5 Kabelverschrau bungen (2 x PG13 und 3 x PG11) 2 wasser-
dichten IP68 Klemmleisten, 4 Leiter für die Pumpen, 3 IP68 Klemmleisten, 2 Leiter für die Schwimmer, 2 Lüftungsstutzen Ø100/110/125 mm,
5 Rohrschellen, 1 Türdichtungen, Krampen, Schrauben.
Als Zubehör ist ein Aufsatz von 40 cm Höhe für die Anlagen Sanifos® 610 und Sanifos® 1300 erhältlich (siehe siete 10 ).

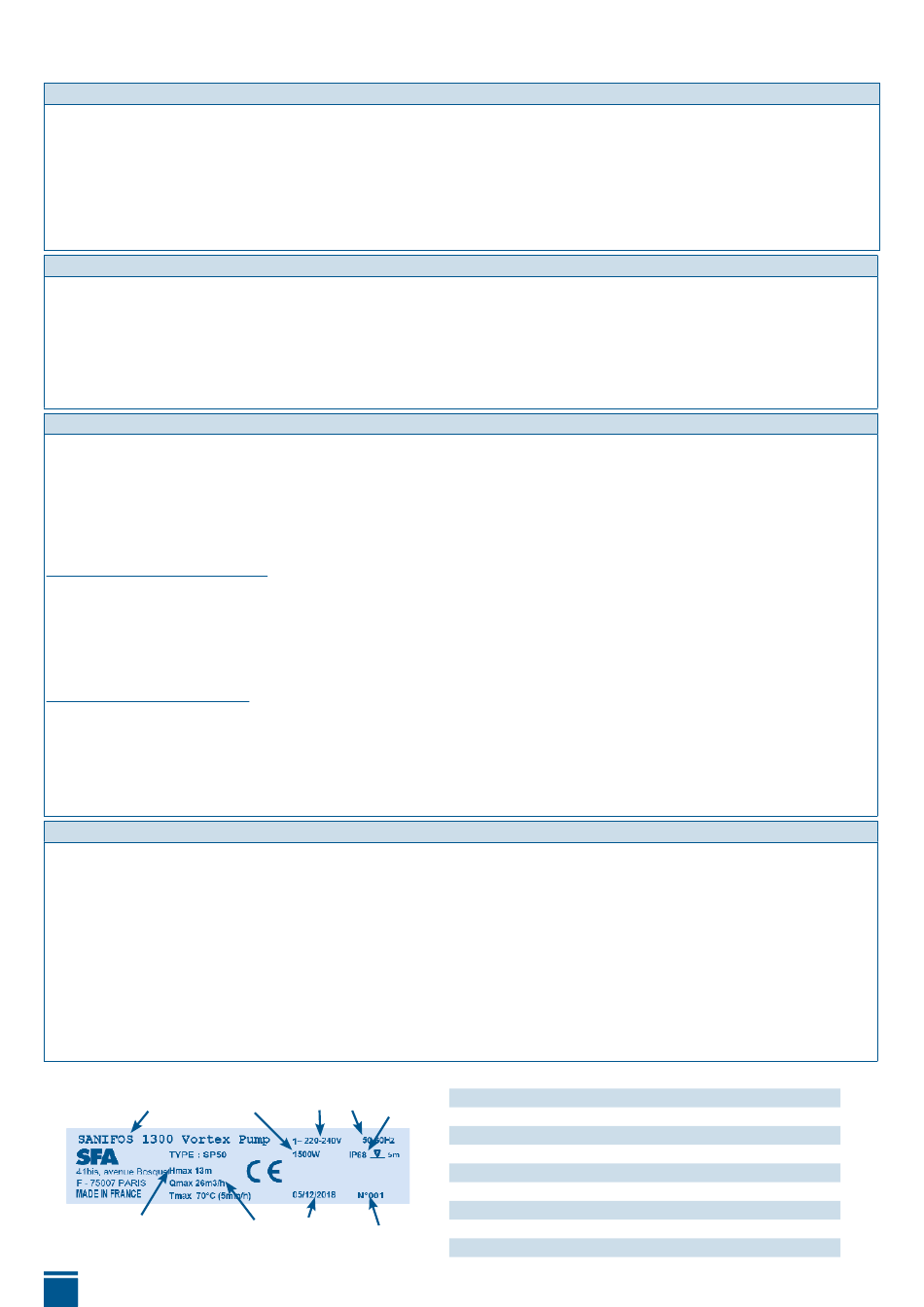

3.3 TYPENSCHILD
1
8
6
mit 10 Meter Länge (getrennt verpackt)
2
mit 10 Meter Länge (getrennt verpackt), eine Kette und ein Karabinerhaken (Modell mit Aufsatz)
2
(Länge 4 Meter), Anschlusskabel für Schwimmer (4 Meter) und Schnellverbinder. Für die Drehstromver-
2
(Länge 2,5 m), Stromkabel der Pumpen des Typs H07RN-F-4G1,5 mm
2
(Länge 4 Meter), Anschlusskabel für Schwimmer (5 Meter) und Schnellverbinder. Für die Drehstromver-
2
(Länge 2,5 m), Stromkabel der Pumpen des Typs H07RN-F-4G1,5 mm
2
)
2
(Länge 4 Meter), Anschlusskabel für Schwimmer (4 Meter) und Schnellverbinder. Für die Drehstromver-
2
(Länge 2,5 m), Stromkabel der Pumpen des Typs H07RN-F-4G1,5 mm
2
3
2 4
5
6
9
7
+ Erdung), Kupplungsfüße und Stromkabel der
2
+ Erdung), Kupplungsfüße und Stromkabel der
2
1 Bezeichnung der Hebeanlage
2 Verbrauch der Motoren
3 Versorgungsspannung
4 Frequenz
5 Schutzindex
6 Herstellungsdatum
7 Identifizierungsnummer
8 Max. Förderhöhe
9 Max. Durchfluss
(Länge 2,5 m), Stromkabel der Pum-
2
(Länge 4 Meter).
2
(Länge 2,5 m), Stromkabel der Pum-
2
(Länge 4 Meter).
2
(Länge 2,5 m), Stromkabel der Pum-
2
(Länge 4 Meter).
2
