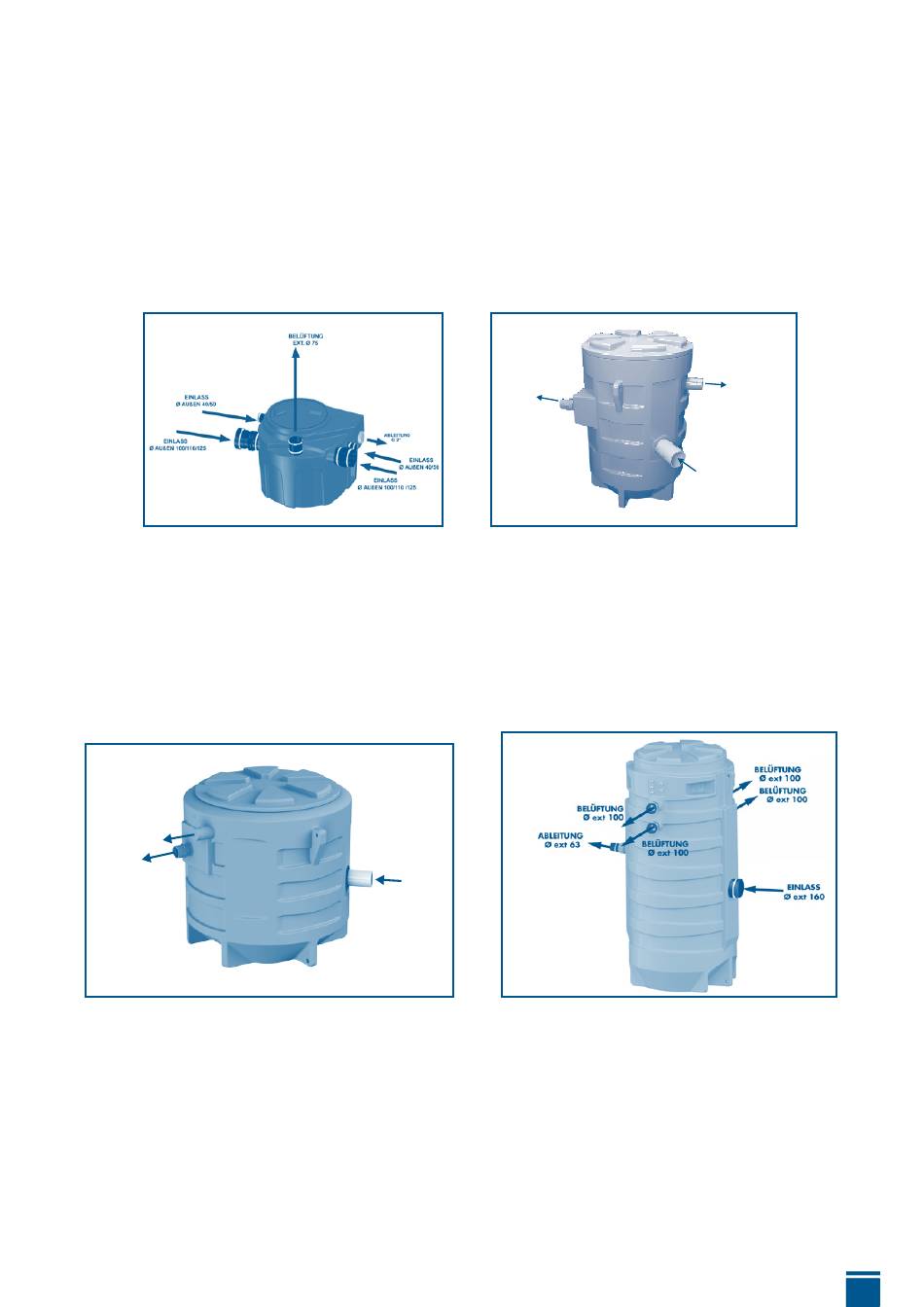

3.4 ANORDNUNG UND DIMENSIONEN DER ANSCHLÜSSE
Die Pumpstation hat mehrere Wasserzuführleitungseingänge mit einem Außendurchmesser 40/50/100/110/125 (Sanifos® 110) oder seitliche
Bohrungsbereiche für Rohre mit einem Außendurchmesser 50 mm, 100 mm oder 160 mm (Sanifos® 280, Sanifos® 610 und Sanifos® 1300).
Die Motor-Pumpe-Gruppe fördert die in den Förderleitungen gepumpte Flüssigkeit mit Außendurchmesser 50 mm (DN 40) in der Zerkleine-
rungsversion oder Außendurchmesser 63 mm (DN 50) in der Vortexversion.
Die Belüftungsleitung (Außendurchmesser 75 mm, oder 100mm für Sanifos® 1300) sorgt für einen kontinuierlichen atmosphärischen Druck im
Tank (die Anlagen Sanifos® 110, Sanifos® 280 und Sanifos® 610 verfügen über 1 Belüftungsöffnung, und das Anlage Sanifos® 1300 über 4).
3.4.1 Sanifos® 110, Sanifos® 280 und Sanifos® 610 (1 pumpe)
Funktionsweise:
Die Abwässer treten über die horizontalen und vertikalen Zulauföffnungen in die Hebeanlage ein.
Sie werden in einem Behälter aus gas-, wasser- und geruchsdichtem Plastik gesammelt.
Sobald vom Schwimmerschalter ein bestimmter Füllstand ermittelt wird, setzt sich die Pumpe automatisch in Gang.
Das Abwasser wird automatisch hochgefördert, um in die Abflusskanalisation abzulaufen.
Sobald der Abwasserfüllstand wieder ein Mindestniveau im Tank erreicht hat, das vom Schwimmerschalter ermittelt wurde, stoppt die Pumpe
automatisch.
SANIFOS 110
®
3.4.2 Sanifos® 610 (2 Pumpen) und Sanifos® 1300
Funktionsweise:
Die Abwässer treten über die horizontalen und vertikalen Zulauföffnungen in die Hebeanlage ein. Sie werden in einem Behälter aus gas-, wasser-
und geruchsdichtem Plastik gesammelt.
Beim Eintreten der Abwässer in den Tank steigt erst der untere Schwimmer und dann der obere Schwimmer, die dann das Auslöseniveau des
Füllstands erreichen.
Die Pumpe schaltet sich ein und das Abwasser wird automatisch hochgefördert, um in die Abflusskanalisation abzulaufen.
Sobald der Abwasserfüllstand wieder ein Mindestniveau im Tank erreicht hat, das vom unteren Schwimmerschalter ermittelt wurde, stoppt die
Pumpe automatisch.
Sanifos® 610 und Sanifos® 1300 verfügen über 2 Pumpen, die im Wechselbetrieb arbeiten. Im Falle einer Störung wird der Schwimmeralarm
ausgelöst und die beiden Motoren arbeiten gleichzeitig.
Wenn eine der beiden Pumpen defekt ist, übernimmt die andere den Betrieb.
BELÜFTUNG
Außen-Ø 75
ABLEITUNG
Zerkleinerungsmodell: DN 40 (Außen-Ø 50)
Vortex-Modell : DN 50 (Außen-Ø 63)
SANIFOS 610
®
ABLEITUNG
Zerkleinerungsmodell: DN 40 (Außen-Ø 50)
Vortex-modell : DN 50 (Außen-Ø 63)
SANIFOS
EINLASS
(Zu bohrende Öffnung)
DN 50 or DN 100
SANIFOS
BELÜFTUNG
Außen-Ø 75
EINLASS (Zu bohrende Öffnung)
DN 50 or DN 100
280
®
1300
®
