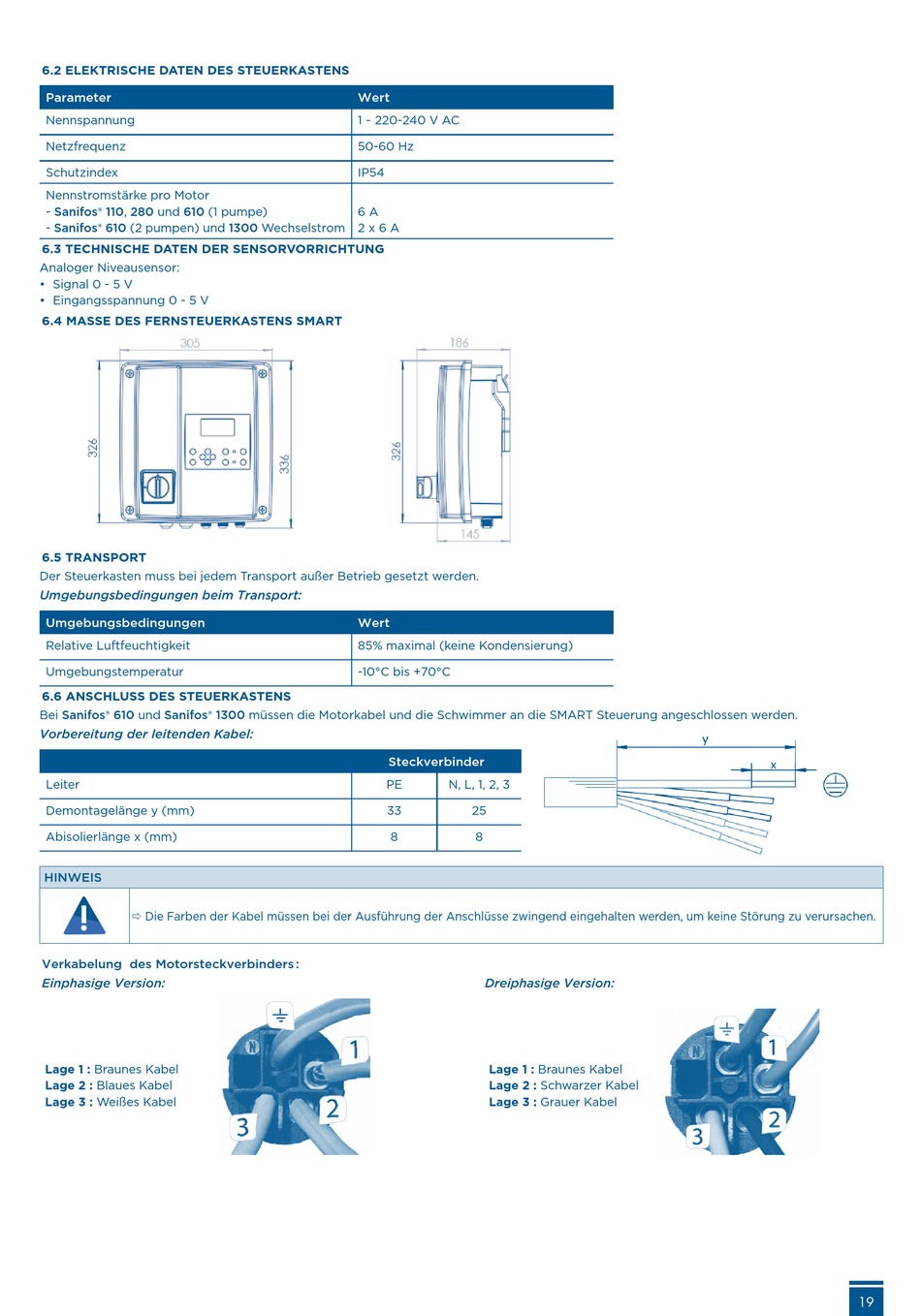

SFA Sanifos 110 Montageanleitung Seite 19

6.2 ELEKTRISCHE DATEN DES STEUERKASTENS
Parameter
Nennspannung
Netzfrequenz
Schutzindex
Nennstromstärke pro Motor
- Sanifos® 110, 280 und 610 (1 pumpe)
- Sanifos® 610 (2 pumpen) und 1300 Wechselstrom
6.3 TECHNISCHE DATEN DER SENSORVORRICHTUNG
Analoger Niveausensor:
• Signal 0 - 5 V
• Eingangsspannung 0 - 5 V
6.4 MASSE DES FERNSTEUERKASTENS SMART
6.5 TRANSPORT
Der Steuerkasten muss bei jedem Transport außer Betrieb gesetzt werden.
Umgebungsbedingungen beim Transport:
Umgebungsbedingungen
Relative Luftfeuchtigkeit
Umgebungstemperatur
6.6 ANSCHLUSS DES STEUERKASTENS
Bei Sanifos® 610 und Sanifos® 1300 müssen die Motorkabel und die Schwimmer an die SMART Steuerung angeschlossen werden.
Vorbereitung der leitenden Kabel:
Leiter
Demontagelänge y (mm)
Abisolierlänge x (mm)
HINWEIS
 Die Farben der Kabel müssen bei der Ausführung der Anschlüsse zwingend eingehalten werden, um keine Störung zu verursachen.
Verkabelung des Motorsteckverbinders :
Einphasige Version:
Lage 1 : Braunes Kabel
Lage 2 : Blaues Kabel
Lage 3 : Weißes Kabel
Wert
1 ~ 220-240 V AC
50-60 Hz
IP54
6 A
2 x 6 A
Wert
85% maximal (keine Kondensierung)
-10°C bis +70°C
Steckverbinder
PE N, L, 1, 2, 3
33 25
8 8
Dreiphasige Version:
Lage 1 : Braunes Kabel
Lage 2 : Schwarzer Kabel
Lage 3 : Grauer Kabel
