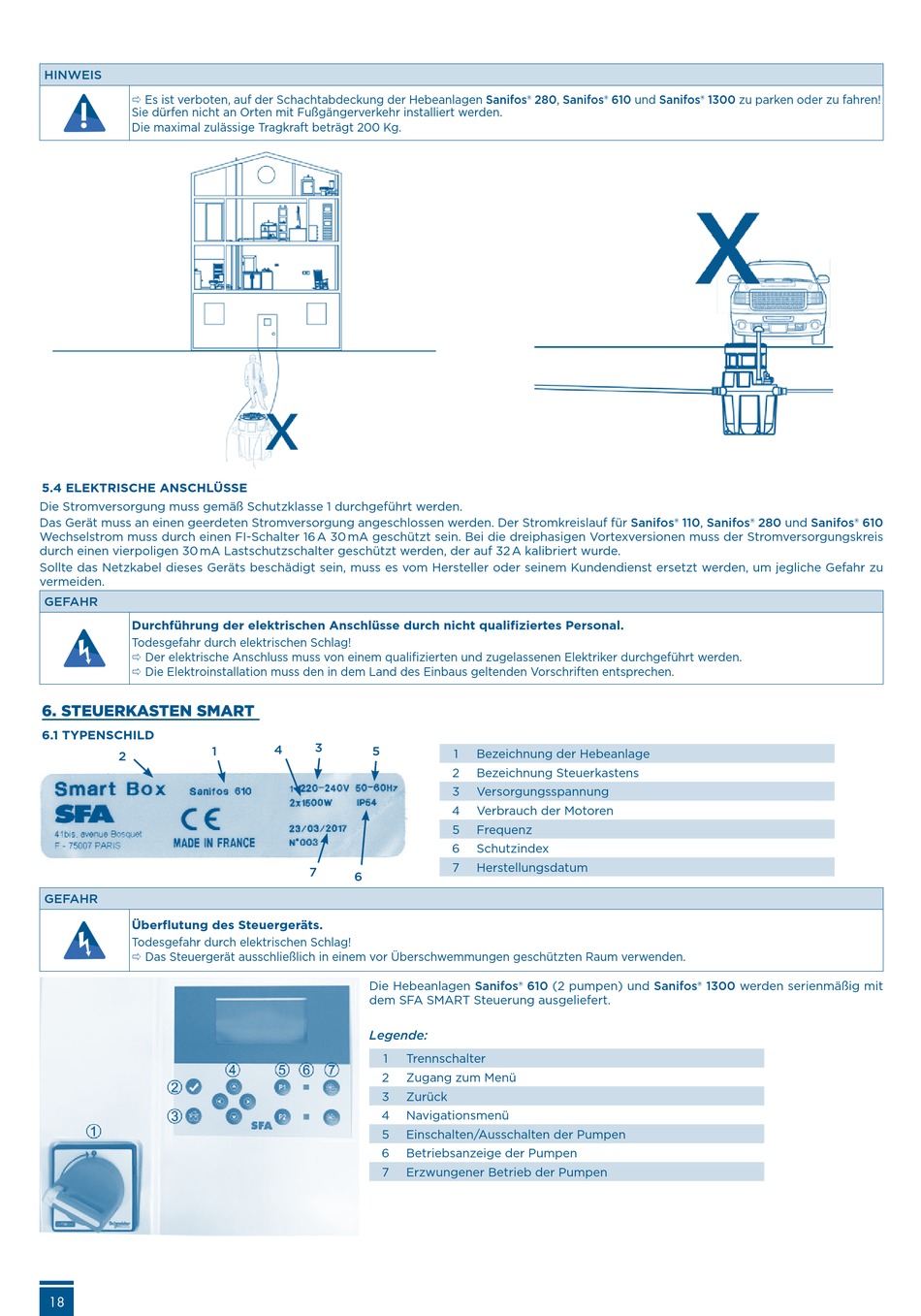

Steuerkasten Smart - SFA Sanifos 110 Montageanleitung

HINWEIS
 Es ist verboten, auf der Schachtabdeckung der Hebeanlagen Sanifos® 280, Sanifos® 610 und Sanifos® 1300 zu parken oder zu fahren!
Sie dürfen nicht an Orten mit Fußgängerverkehr installiert werden.
Die maximal zulässige Tragkraft beträgt 200 Kg.
5.4 ELEKTRISCHE ANSCHLÜSSE
Die Stromversorgung muss gemäß Schutzklasse 1 durchgeführt werden.
Das Gerät muss an einen geerdeten Stromversorgung angeschlossen werden. Der Stromkreislauf für Sanifos® 110, Sanifos® 280 und Sanifos® 610
Wechselstrom muss durch einen FI-Schalter 16 A 30 mA geschützt sein. Bei die dreiphasigen Vortexversionen muss der Stromversorgungskreis
durch einen vierpoligen 30 mA Lastschutzschalter geschützt werden, der auf 32 A kalibriert wurde.
Sollte das Netzkabel dieses Geräts beschädigt sein, muss es vom Hersteller oder seinem Kundendienst ersetzt werden, um jegliche Gefahr zu
vermeiden.
GEFAHR
Durchführung der elektrischen Anschlüsse durch nicht qualifiziertes Personal.
Todesgefahr durch elektrischen Schlag!
 Der elektrische Anschluss muss von einem qualifizierten und zugelassenen Elektriker durchgeführt werden.
 Die Elektroinstallation muss den in dem Land des Einbaus geltenden Vorschriften entsprechen.

6. STEUERKASTEN SMART

6.1 TYPENSCHILD
1
2
GEFAHR
Überflutung des Steuergeräts.
Todesgefahr durch elektrischen Schlag!
 Das Steuergerät ausschließlich in einem vor Überschwemmungen geschützten Raum verwenden.
18
3
4
5
7
6
Die Hebeanlagen Sanifos® 610 (2 pumpen) und Sanifos® 1300 werden serienmäßig mit
dem SFA SMART Steuerung ausgeliefert.
Legende:
1 Trennschalter
2 Zugang zum Menü
3 Zurück
4 Navigationsmenü
5 Einschalten/Ausschalten der Pumpen
6 Betriebsanzeige der Pumpen
7 Erzwungener Betrieb der Pumpen
1 Bezeichnung der Hebeanlage
2 Bezeichnung Steuerkastens
3 Versorgungsspannung
4 Verbrauch der Motoren
5 Frequenz
6 Schutzindex
7 Herstellungsdatum
