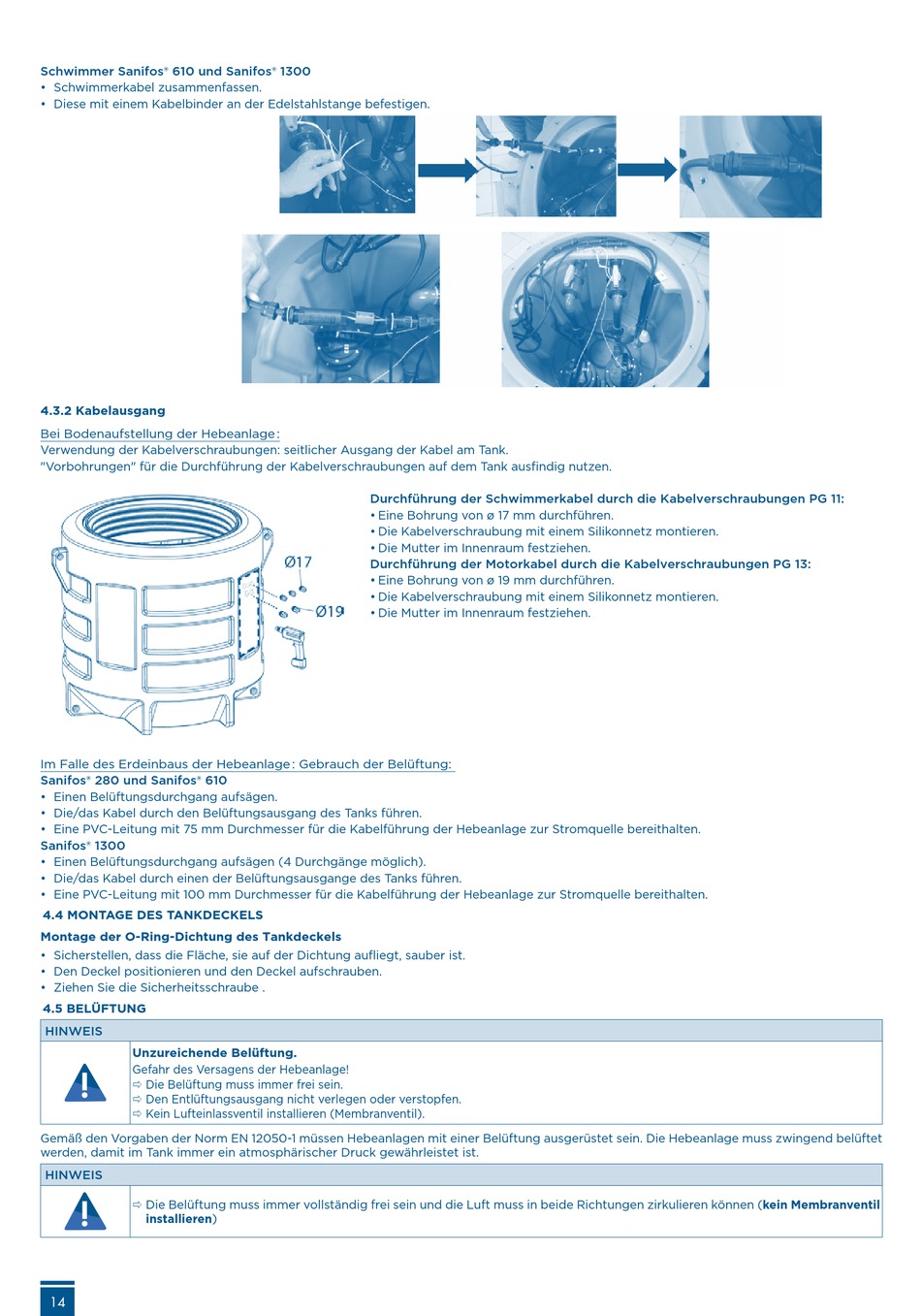

SFA Sanifos 110 Montageanleitung Seite 14

Schwimmer Sanifos® 610 und Sanifos® 1300
• Schwimmerkabel zusammenfassen.
• Diese mit einem Kabelbinder an der Edelstahlstange befestigen.
4.3.2 Kabelausgang
Bei Bodenaufstellung der Hebeanlage :
Verwendung der Kabelverschraubungen: seitlicher Ausgang der Kabel am Tank.
"Vorbohrungen" für die Durchführung der Kabelverschraubungen auf dem Tank ausfindig nutzen.
Im Falle des Erdeinbaus der Hebeanlage : Gebrauch der Belüftung:
Sanifos® 280 und Sanifos® 610
• Einen Belüftungsdurchgang aufsägen.
• Die/das Kabel durch den Belüftungsausgang des Tanks führen.
• Eine PVC-Leitung mit 75 mm Durchmesser für die Kabelführung der Hebeanlage zur Stromquelle bereithalten.
Sanifos® 1300
• Einen Belüftungsdurchgang aufsägen (4 Durchgänge möglich).
• Die/das Kabel durch einen der Belüftungsausgange des Tanks führen.
• Eine PVC-Leitung mit 100 mm Durchmesser für die Kabelführung der Hebeanlage zur Stromquelle bereithalten.
4.4 MONTAGE DES TANKDECKELS
Montage der O-Ring-Dichtung des Tankdeckels
• Sicherstellen, dass die Fläche, sie auf der Dichtung aufliegt, sauber ist.
• Den Deckel positionieren und den Deckel aufschrauben.
• Ziehen Sie die Sicherheitsschraube .
4.5 BELÜFTUNG
HINWEIS
Unzureichende Belüftung.
Gefahr des Versagens der Hebeanlage!
 Die Belüftung muss immer frei sein.
 Den Entlüftungsausgang nicht verlegen oder verstopfen.
 Kein Lufteinlassventil installieren (Membranventil).
Gemäß den Vorgaben der Norm EN 12050-1 müssen Hebeanlagen mit einer Belüftung ausgerüstet sein. Die Hebeanlage muss zwingend belüftet
werden, damit im Tank immer ein atmosphärischer Druck gewährleistet ist.
HINWEIS
 Die Belüftung muss immer vollständig frei sein und die Luft muss in beide Richtungen zirkulieren können (kein Membranventil
installieren)
14
Durchführung der Schwimmerkabel durch die Kabelverschraubungen PG 11:
• Eine Bohrung von ø 17 mm durchführen.
• Die Kabelverschraubung mit einem Silikonnetz montieren.
• Die Mutter im Innenraum festziehen.
Durchführung der Motorkabel durch die Kabelverschraubungen PG 13:
• Eine Bohrung von ø 19 mm durchführen.
• Die Kabelverschraubung mit einem Silikonnetz montieren.
• Die Mutter im Innenraum festziehen.
