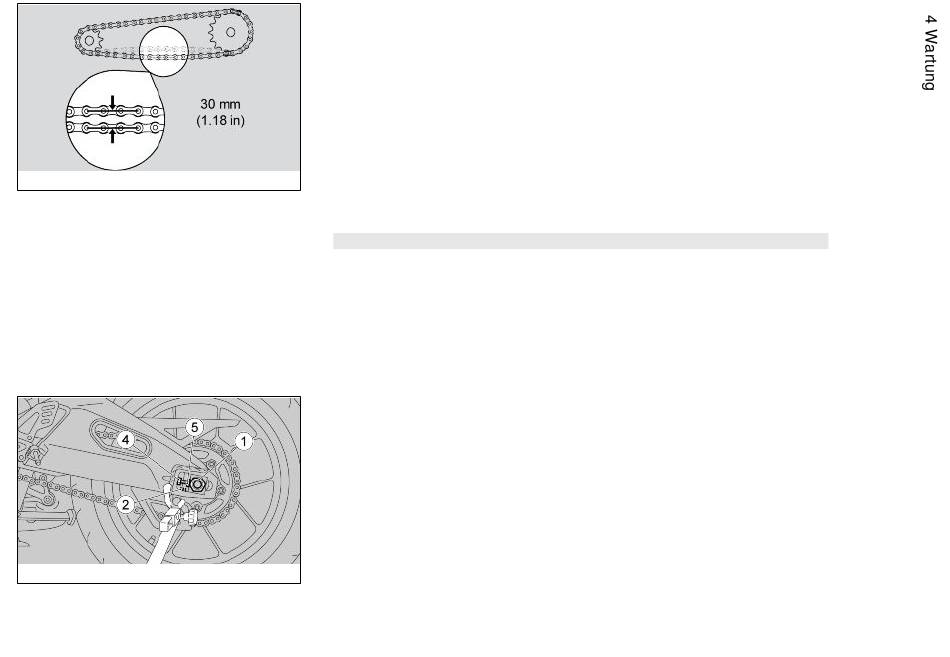

Kontrolle des Kettenspiels (04_35)

Für die Kontrolle des Spiels:
•
Den Motor abstellen.
•
Das Fahrzeug auf den Ständer stellen.
•
Den Schalthebel auf Leerlaufposition bringen.
•
Prüfen, ob der vertikale Durchhang an einem Zwischenpunkt zwischen Ritzel
und Zahnkranz am unteren Kettenteil ungefähr 30 mm (1.18 in) beträgt.
•
Das Fahrzeug nach vorne schieben, so dass der vertikale Durchhang auch
in anderen Positionen kontrolliert werden kann. Der Durchhang muss bei al-
len Rad-Drehphasen gleich sein.
04_35
Ist das Spiel gleichmäßig, aber größer oder kleiner als 30 mm (1.18 in), muss es
eingestellt werden.
Achtung
FALLS DAS SPIEL IN EINIGEN POSITIONEN GRÖSSER IST, BEDEUTET DAS,
DASS EINIGE ELEMENTE DER KETTE GEQUETSCHT ODER FESTGEFRESSEN
SIND. IN DIESEM FALL IST DIE ANTRIEBSKETTE AUSZUWECHSELN.
UM DER GEFAHR EINES EINFRESSENS VORZUBEUGEN, DIE KETTE HÄUFI-
GER SCHMIEREN.

Einstellung Kettenspiel (04_36, 04_37)

Sollte sich aufgrund der Kontrolle die Einstellung der Kettenspannung als erforderlich
erweisen, wie folgt vorgehen:
•
Das Fahrzeug auf den speziellen Heckteil-Ständer (optional) stellen.
•
Die Mutter (1) vollständig lösen.
•
Die beiden Kontermuttern (4) lösen.
•
Über die Stellvorrichtungen (5) das Kettenspiel einstellen. Prüfen, dass die
Stellvorrichtungen auf beiden Fahrzeugseiten auf die gleichen Markierungen
(2-3) ausgerichtet sind.
•
Die beiden Kontermuttern (4) festziehen.
04_36
•
Die Mutter (1) festziehen.
•
Das Kettenspiel prüfen.
