Für eine schnelle Kontrolle der Scheinwerferausrichtung das Fahrzeug in zehn Meter
(32.8 ft) Abstand auf einem ebenen Boden vor einer senkrechten Wand aufstellen.
Das Abblendlicht einschalten, sich auf das Fahrzeug setzen und prüfen, dass der auf
die Wand gerichtete Scheinwerferstrahl knapp unterhalb der Verbindungslinie zwi-
schen Wand und Scheinwerfermitte (ungefähr 9/10 der Gesamthöhe) liegt.
Zur senkrechten Einstellung des Scheinwerferstrahls:
•
Das Fahrzeug auf den Ständer stellen.
•

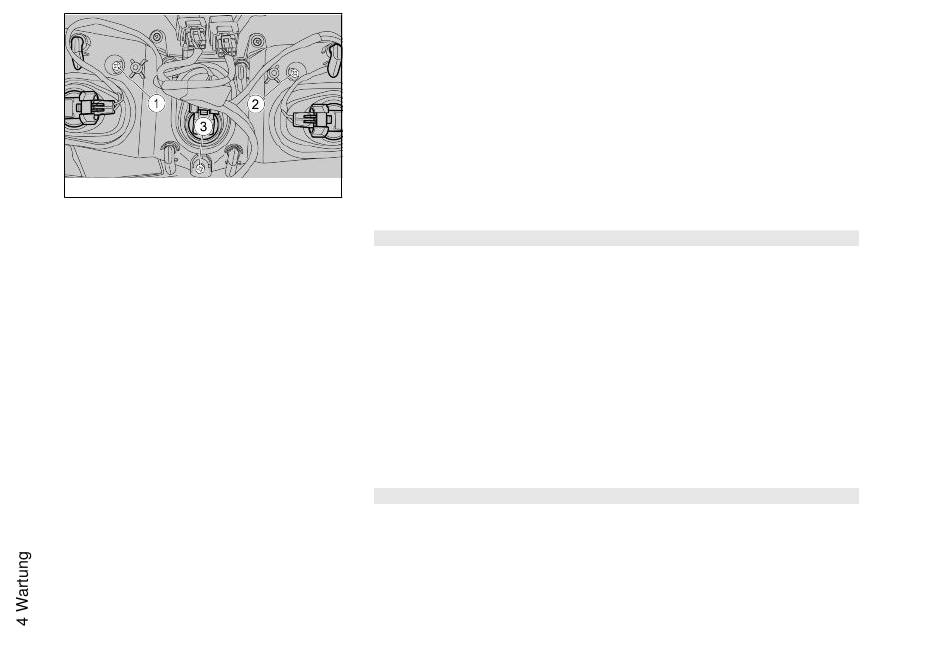

Von der Rückseite der Sportscheibe mit einem Kreuzschlitzschraubenzieher
die mittleren Schrauben (1) verstellen. Durch FESTSCHRAUBEN (in Uhr-
zeigersinn) wird der Scheinwerferstrahl angehoben. Durch LOSSCHRAU-
04_18
BEN (gegen den Uhrzeigersinn) wird der Scheinwerferstrahl abgesenkt.
•
Mit diesen Schrauben wird die Neigung der Scheinwerfereinheit eingestellt.
ANMERKUNG
PRÜFEN, DASS DER SCHEINWERFERSTRAHL SENKRECHT RICHTIG EINGE-
STELLT IST.
Zur waagerechten Einstellung des Scheinwerferstrahls:
•
Das Fahrzeug auf den Ständer stellen.
•
Von der Rückseite links an der Sportscheibe mit einem kurzen Kreuzschlitz-
schraubenzieher gleichzeitig beide Schrauben verstellen:
- Wird die rechte Schraube festgezogen und gleichzeitig die linke Schraube gelöst,
verstellt sich der Scheinwerferstrahl nach links.
- Wird die linke Schraube festgezogen und gleichzeitig die rechte Schraube gelöst,
verstellt sich der Scheinwerferstrahl nach rechts.
ANMERKUNG
PRÜFEN, DASS DER SCHEINWERFERSTRAHL WAAGERECHT RICHTIG EIN-
GESTELLT IST.
