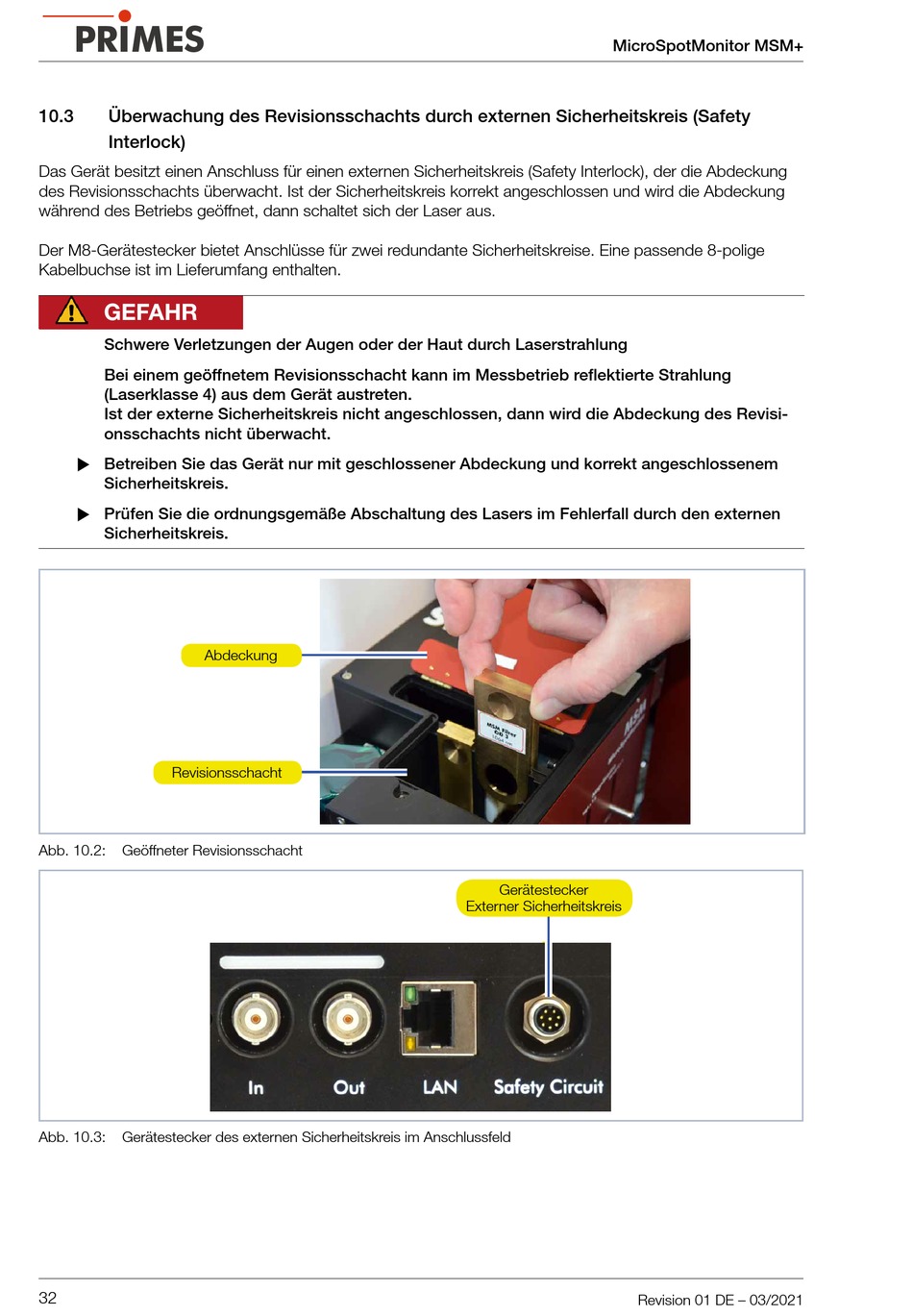

10.3
Überwachung des Revisionsschachts durch externen Sicherheitskreis (Safety
Interlock)
Das Gerät besitzt einen Anschluss für einen externen Sicherheitskreis (Safety Interlock), der die Abdeckung
des Revisionsschachts überwacht. Ist der Sicherheitskreis korrekt angeschlossen und wird die Abdeckung
während des Betriebs geöffnet, dann schaltet sich der Laser aus.
Der M8‑Gerätestecker bietet Anschlüsse für zwei redundante Sicherheitskreise. Eine passende 8‑polige
Kabelbuchse ist im Lieferumfang enthalten.
GEFAHR
Schwere Verletzungen der Augen oder der Haut durch Laserstrahlung
Bei einem geöffnetem Revisionsschacht kann im Messbetrieb reflektierte Strahlung
(Laserklasse 4) aus dem Gerät austreten.
Ist der externe Sicherheitskreis nicht angeschlossen, dann wird die Abdeckung des Revisi-
onsschachts nicht überwacht.
Betreiben Sie das Gerät nur mit geschlossener Abdeckung und korrekt angeschlossenem
Sicherheitskreis.
Prüfen Sie die ordnungsgemäße Abschaltung des Lasers im Fehlerfall durch den externen
Sicherheitskreis.
Abdeckung
Revisionsschacht
Abb. 10.2:
Geöffneter Revisionsschacht
Abb. 10.3:
Gerätestecker des externen Sicherheitskreis im Anschlussfeld
32
MicroSpotMonitor MSM+
Gerätestecker
Externer Sicherheitskreis
Revision 01 DE – 03/2021
