Absorber
Mehr als 99,8 % der übertragenen Strahlleistung werden von den ersten beiden Prismen durch ein Spiegel‑
system zu einem Absorber umgeleitet.
Der Absorber ist ein Kanal, in dem der Strahl über Mehrfachreflexionen komplett absorbiert wird. Die maxi‑
male mittlere Leistung, mit welcher das Gerät bestrahlt werden darf, beträgt 200 Watt (optional 500 Watt bei
Geräten mit Wasserkühlung).
19.2.8
Triggerdiode
Die transmittierte Strahlung des dritten Prismas wird, mit Hilfe eines Sensors, als Trigger‑Signal benutzt. Das
Level bei dem der Sensor das Trigger‑Signal auslösen soll, kann vom Anwender bestimmt werden. Über
eine in der Software implementierte Verzögerungs‑ und Integrationszeitsteuerung kann mit Hilfe des Sensors
gepulste Laserstrahlung besser vermessen werden (siehe Kapitel 19.3).
19.3
Messen von gepulster Laserstrahlung
19.3.1
Trigger-Messbetrieb
Die Dynamik des CCD‑Sensors im Kameragehäuse wird mittels einer variablen Integrationszeitsteuerung
erweitert. Die Integrationszeit können Sie im Bereich zwischen zwischen 6 µs und 225 ms frei bestimmen
oder automatisch einstellen lassen (dazu im Messmodus Einzelebenen im Reiter Einstellungen die Option
Autom. Belichtung aktivieren, siehe Kapitel 12.5.2 auf Seite 51).
Ist die automatische Belichtung aktiviert, dann bestimmt die Software über eine Reihe von Vormessungen,
bei welcher Integrationszeit das Ausgangssignal eines Pixel des Arrays übersteuert ist. Die optimale
Integrationszeit liegt dann ein wenig darunter.
Mittels der variablen Integrationszeitsteuerung lassen sich neben CW‑Laserstrahlen auch eine Viel‑
zahl gepulster Strahlen im Quasi‑CW‑Betrieb messen. Eine Ausnahme hiervon bilden z. B. Laserstrah‑
len mit sehr niedriger Pulsfrequenz. Für das Messen solcher Strahlen steht Ihnen in den Messmodi
Einzelebenen/Manuelle Kaustik/Automatische Kaustik der Trigger‑Betrieb zur Verfügung (siehe Kapitel
12.5 auf Seite 50/Kapitel 12.7 auf Seite 66/Kapitel 12.8 auf Seite 72). Ist dieser aktiviert, dann misst
das Gerät nur innerhalb definierter Zeiträume. Dabei markiert der Laserpuls bzw. das entsprechende Trigger‑
Signal den Beginn eines solchen Zeitraums und die (frei einstellbare) Integrationszeit dessen Ende.

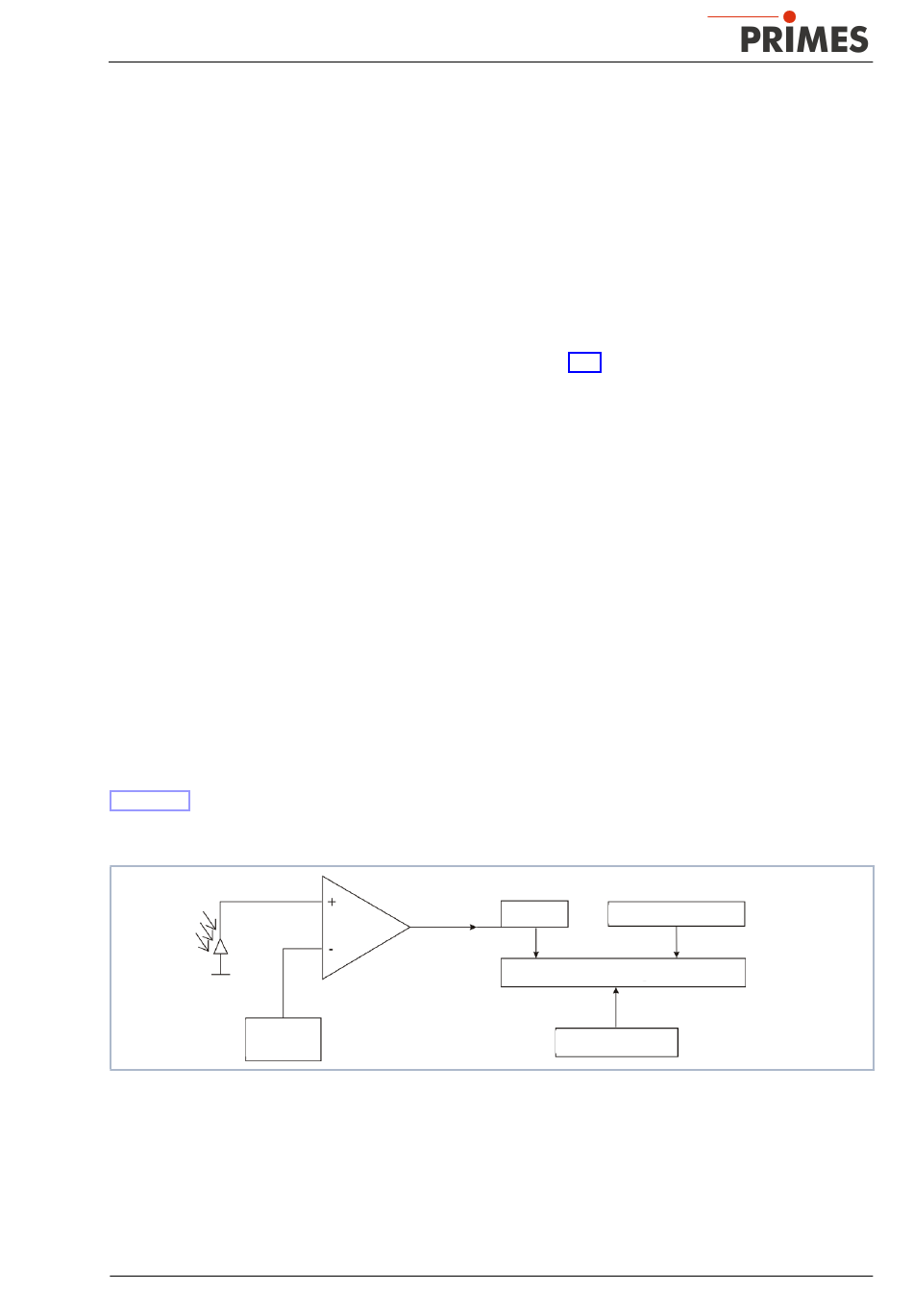

Abb. 19.10 zeigt, dass neben Trigger‑Signal und Integrationszeit eine weitere Größe in die Ablaufsteuerung
des CCD‑Sensors eingreift: die Verzögerungszeit (Trigger‑Delay). Sie gibt den Zeitraum zwischen Trigger‑
Signal und Beginn der Integrationszeit an.
Trigger‑
Level
Abb. 19.10: Einflussmöglichkeiten auf die Ablaufsteuerung des CCD‑Sensors
Eine Messung kann intern oder extern ausgelöst werden. Interne Trigger‑Signale werden duch die im Gerät
eingebaute Photodiode ausgelöst. Extern ausgelöste Trigger‑Signale gelangen über eine BNC‑Buchse in das
Gerät. Den Schwellenwert des internen Trigger‑Signals (Trigger‑Level) können Sie frei bestimmen.
Revision 01 DE – 03/2021
Trigger
Verzögerungszeit
Ablaufsteuerung Kamera
Integraitionszeit
