MicroSpotMonitor MSM+
ACHTUNG
Beschädigung/Zerstörung des Gerätes
Verschmutzungen und Fingerabdrücke am Schutzglas können im Messbetrieb zur Beschädi-
gung oder zum Zerspringen oder Splittern des Schutzglases führen.
Wechseln Sie das Schutzglas nur in staubfreier Umgebung.
Berühren Sie nicht das Schutzglas.
Tragen Sie beim Schutzglaswechsel geeignete Handschuhe.
Das Schutzglas befindet sich im Schutzglashalter des Messobjektivs unter dem Haltering/Zyklon. Der
Haltering/Zyklon ist über einen federbelasteten Bajonettverschluss mit drei Schließzapfen auf dem
Schutzglashalter befestigt.
14.1.2
Schutzglas wechseln
1. Beachten Sie die Sicherheitshinweise im Kapitel „14.1.1 Warnhinweise" auf Seite 84.
2. Drücken Sie den Haltering nach unten gegen den Schutzglashalter, drehen Sie ihn gegen den Uhrzeiger‑
sinn bis zum Anschlag und heben Sie den Haltering nach oben ab.
3. Nehmen Sie das alte Schutzglas aus dem Schutzglashalter heraus (z. B. mit einem Saugnapf) und ent‑
sorgen Sie es.
4. Setzen Sie das neue Schutzglas vorsichtig in den Schutzglashalter.
5. Positionieren Sie die Schließzapfen des Halteringes in die Öffnungen des Bajonettverschlusses.
6. Drücken Sie den Haltering nach unten und drehen Sie ihn im Uhrzeigersinn bis zum Anschlag.
Der Bajonettverschluss ist verriegelt.

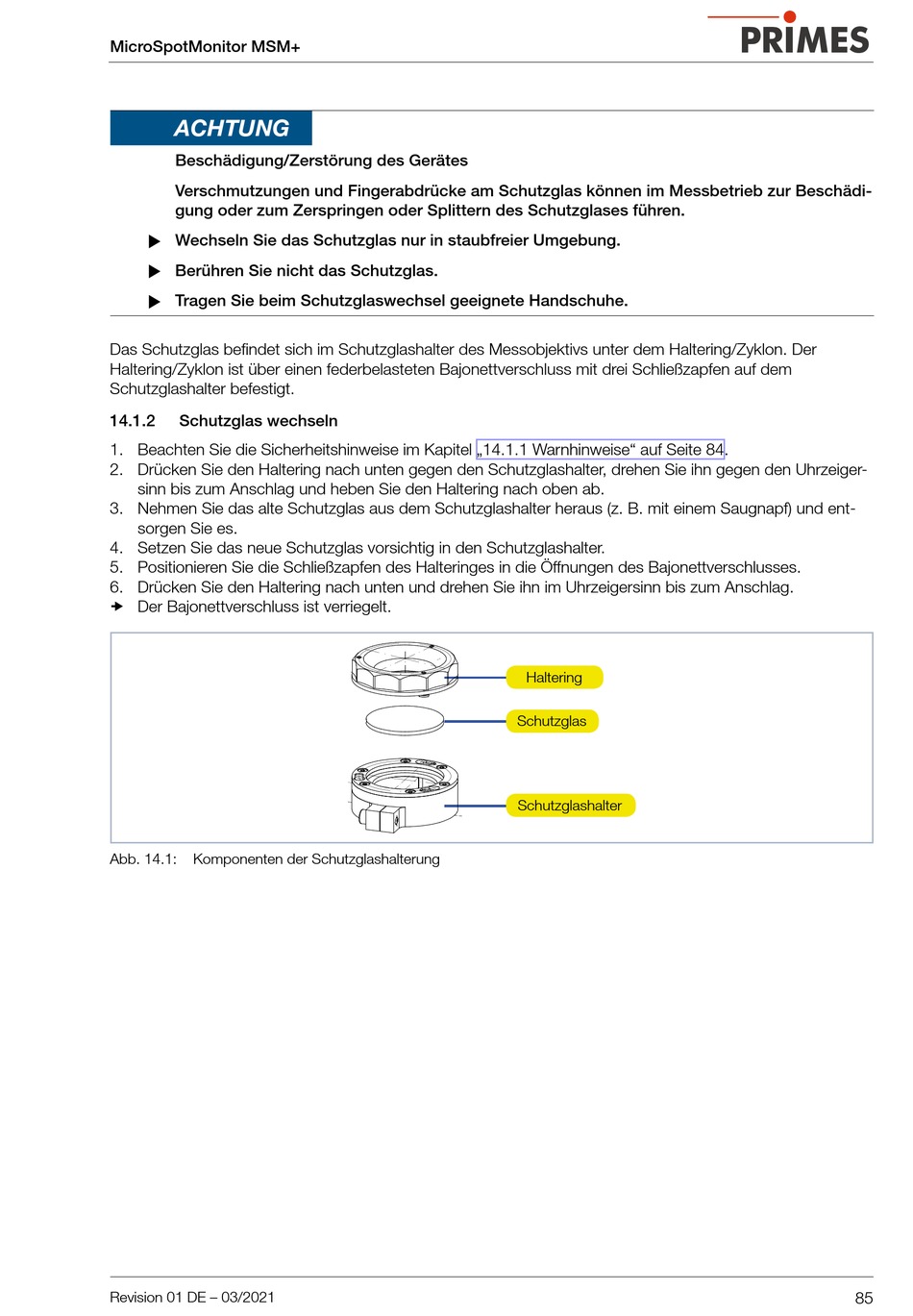

Abb. 14.1:
Komponenten der Schutzglashalterung
Revision 01 DE – 03/2021
Haltering
Schutzglas
Schutzglashalter
85
