SPS-Empfangspuffer

Der SPS-Empfangspuffer hat die gleiche Größe wie der BÜP03E-Empfangspuffer. In die-
sem Puffer werden die empfangenen Daten gesammelt und dem Anwender zur Auswer-
tung zur Verfügung gestellt.
Mit dem Kommando "Datenkopie" werden alle im BÜP03E-Empfangspuffer vorhandene
Daten in einem Zyklus in den SPS-Empfangspuffer geschrieben.
7.6.4

Datenaustausch zwischen den Empfangspuffern

In den bisherigen Abschnitten wurde ausführlich erläutert, wie die drei Empfangspuffer
(UART-, BÜP03E-, SPS-Empfangspuffer) intern aufgebaut sind und wie sie verwaltet wer-
den. In diesem Abschnitt wird beschrieben, wie der Datenaustausch und der Datenfluß
organisiert ist.
*UserZeiger
Zeichen 1
''
*WR-Zeiger
Zeichen n
Zeichen n+1
BÜP03-Empf.-P
Systembus
*UserZeiger
Zeichen 1
''
Zeichen n
Zeichen n+1
SPS-Empf.-P.

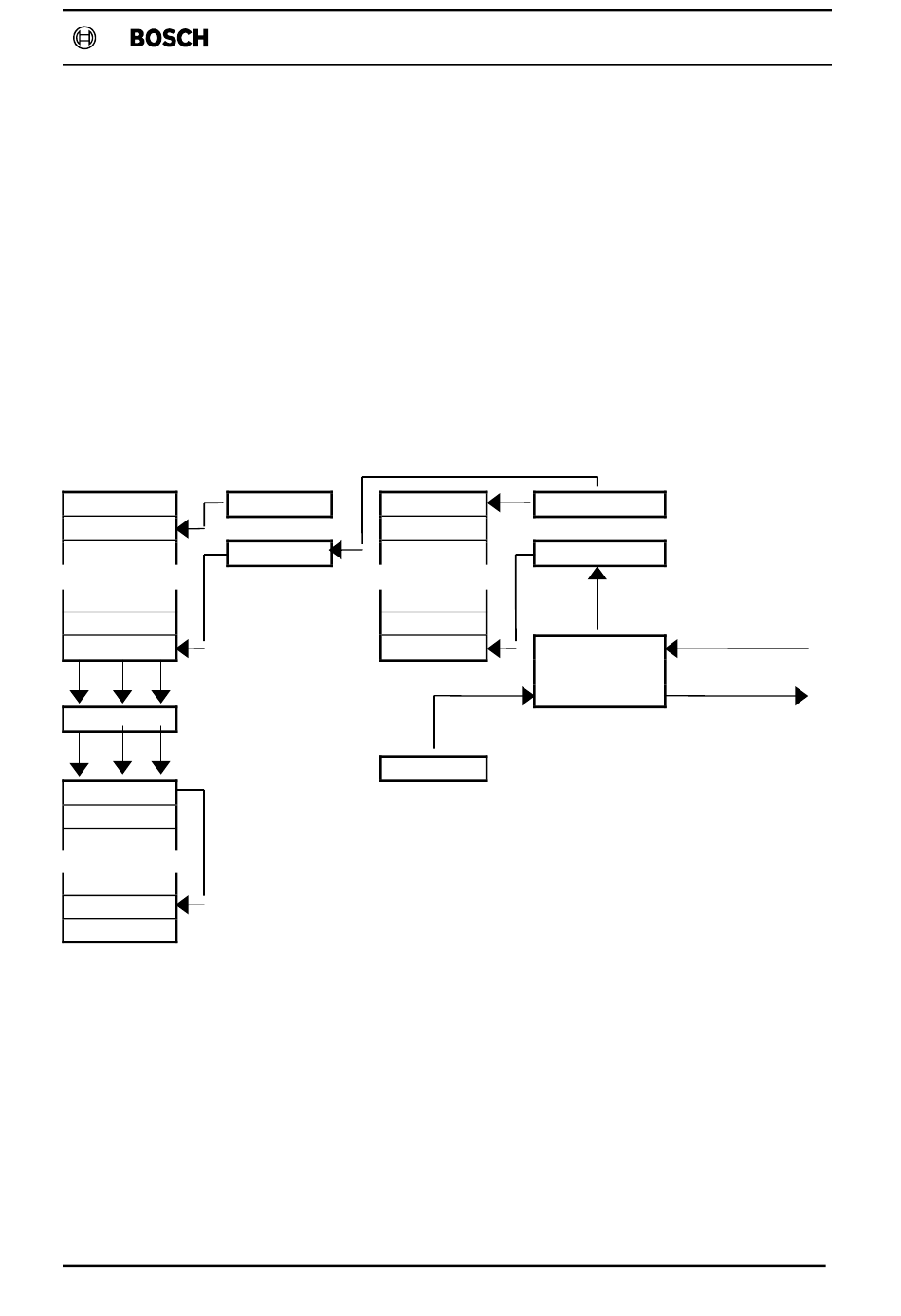

Abb.. 7-5 Datenaustausch zwischen den Empfangspuffern
Die Zeichen im UART-Empfangspuffer werden zeichenweise in den BÜP03E-
Empfangspuffer eingelesen. Bei einer Anforderung des Anwenders über "Datenkopie"
werden die Daten im BÜP03E-Empfangspuffer komplett in den SPS-Empfangspuffer einge-
lesen.
Das Kommando "Senden" definiert einen Sendebereich auf der SPS-Seite. BÜP03E liest
diesen Sendebereich in einen Sendepuffer ein und sendet die Daten aus diesem Puffer an
die serielle Schnittstelle.
1070 072 400-101
*RD-Zeiger
Zeichen 1
Zeichen 2
Zeichen n
Zeichen n+1
UART-Empf.-P.
Sendedaten
RD-Zeiger
''
WR-Zeiger
V.24
/
20mA
HW-Schnittst.
BÜP03E
Daten
61
