Hardware
2.9.2
Technische Daten zur EMV
Störabstrahlung
Funkentstörung nach DIN EN 50081-2
(Abstrahlung el.-magn. Feld)
Funkentstörung nach DIN EN 50081-2
(leitungsgebunden, Messung am Netz-
übergabepunkt mit Netzgerät Kompetent
24V/10A Typ EL5000-10)
Elektromagnetisches HF-Feld
nach DIN EN 50082-2
Elektromagnetisches HF-Feld
nach DIN EN 50082-2
elektrostatische Entladung auf berührbare
Gehäuseteile
· nach DIN EN 61131-2
· nach DIN EN 50082-2
schnelle Transienten (Burst)
nach DIN EN 61131-2
und DIN EN 50082-2
Hochfrequenzeinkopplung auf Kabel nach
DIN EN 50082-2

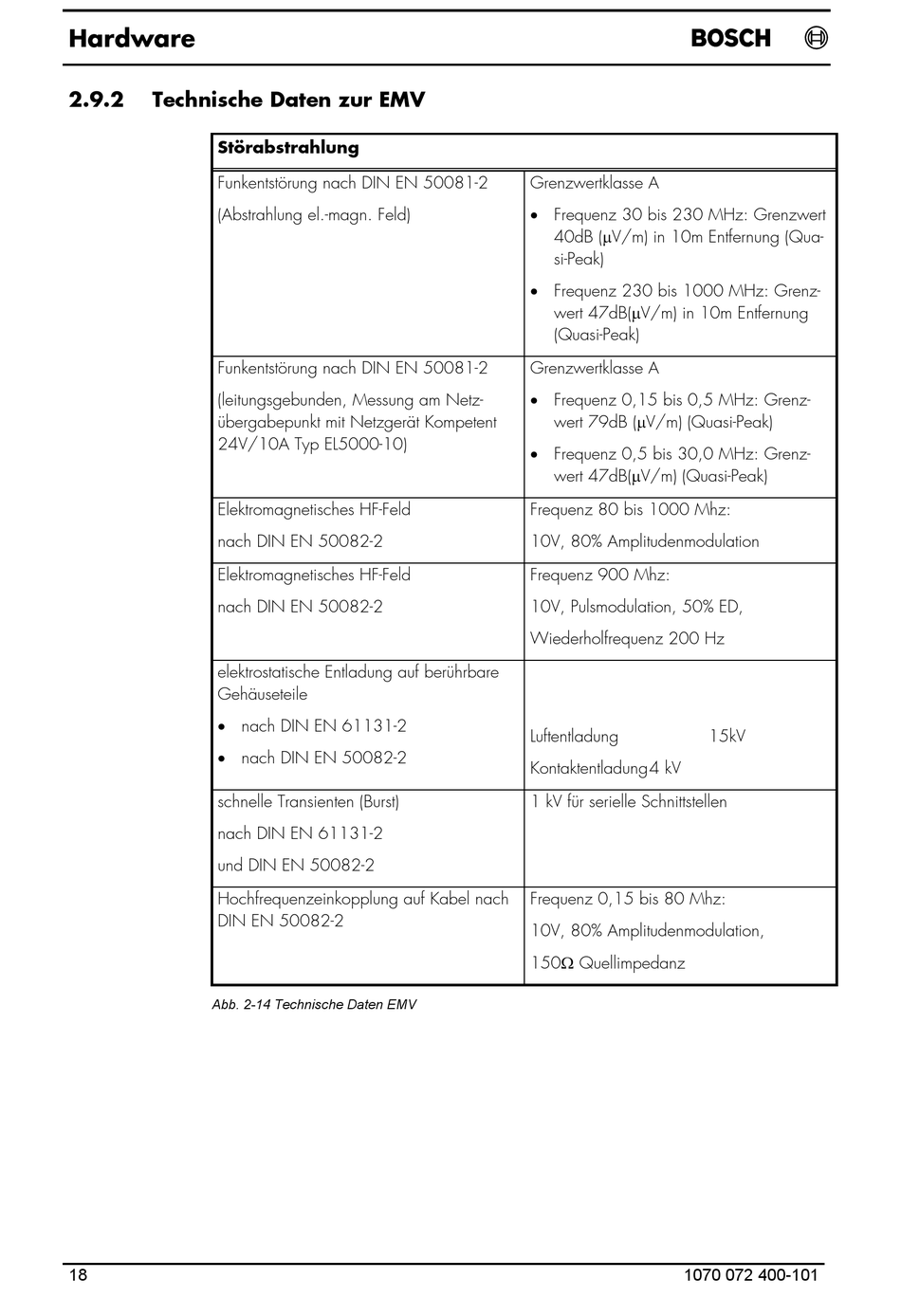

Abb. 2-14 Technische Daten EMV
18
Grenzwertklasse A
· Frequenz 30 bis 230 MHz: Grenzwert
40dB ( m V/m) in 10m Entfernung (Qua-
si-Peak)
· Frequenz 230 bis 1000 MHz: Grenz-
wert 47dB( m V/m) in 10m Entfernung
(Quasi-Peak)
Grenzwertklasse A
· Frequenz 0,15 bis 0,5 MHz: Grenz-
wert 79dB ( m V/m) (Quasi-Peak)
· Frequenz 0,5 bis 30,0 MHz: Grenz-
wert 47dB( m V/m) (Quasi-Peak)
Frequenz 80 bis 1000 Mhz:
10V, 80% Amplitudenmodulation
Frequenz 900 Mhz:
10V, Pulsmodulation, 50% ED,
Wiederholfrequenz 200 Hz
Luftentladung
Kontaktentladung4 kV
1 kV für serielle Schnittstellen
Frequenz 0,15 bis 80 Mhz:
10V, 80% Amplitudenmodulation,
150 W Quellimpedanz
1070 072 400-101
15kV
