Montage
1
2
3
4

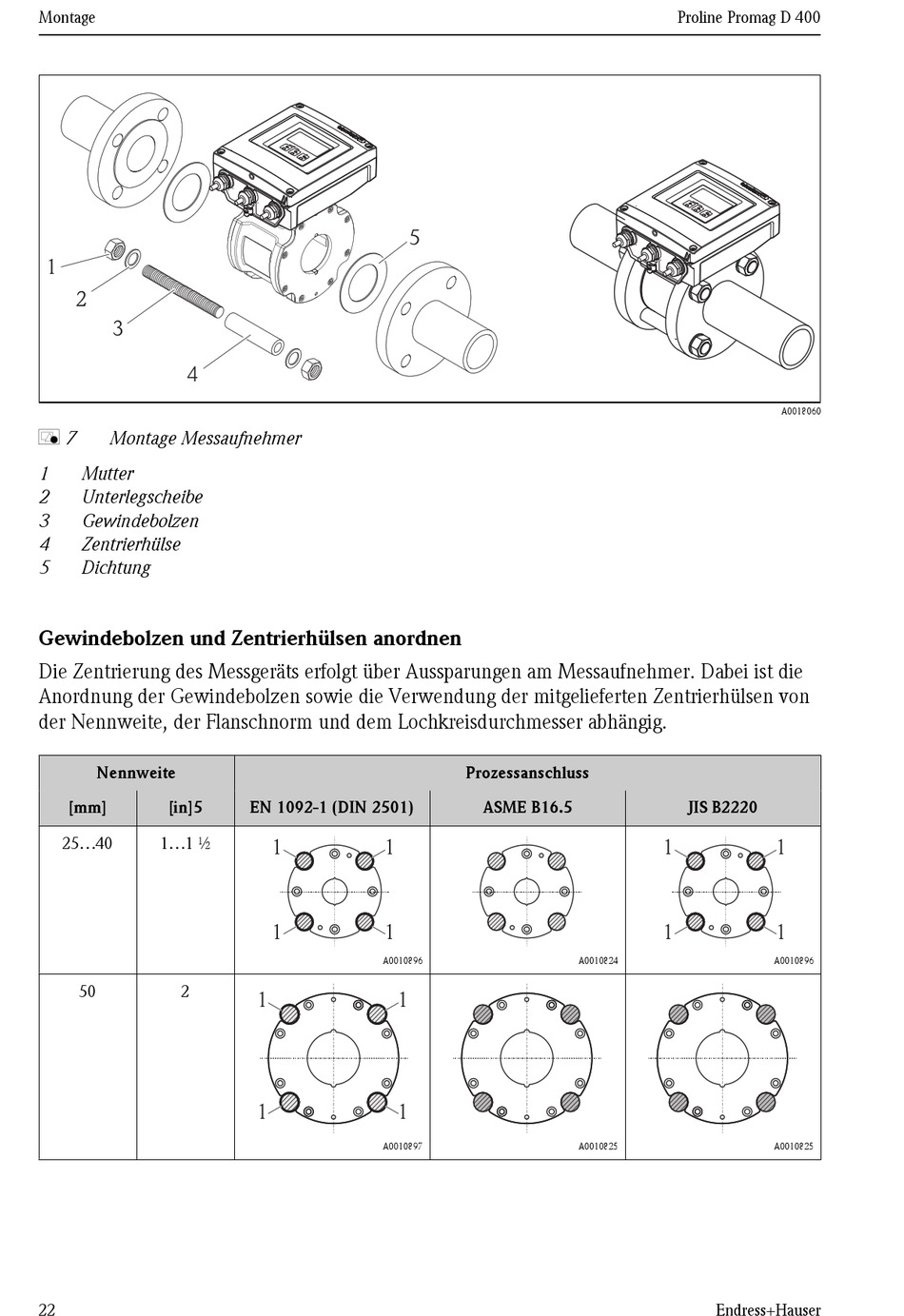

å 7 Montage Messaufnehmer
1 Mutter
2 Unterlegscheibe
3 Gewindebolzen
4 Zentrierhülse
5 Dichtung
Gewindebolzen und Zentrierhülsen anordnen
Die Zentrierung des Messgeräts erfolgt über Aussparungen am Messaufnehmer. Dabei ist die
Anordnung der Gewindebolzen sowie die Verwendung der mitgelieferten Zentrierhülsen von
der Nennweite, der Flanschnorm und dem Lochkreisdurchmesser abhängig.
Nennweite
[mm] [in]5
25...40 1...1 ½
50 2
22
5
EN 1092-1 (DIN 2501)
1 1
1 1
A0010896
1 1
1 1
A0010897
Prozessanschluss
ASME B16.5
A0010824
A0010825
Proline Promag D 400
A0018060
JIS B2220
1 1
1 1
A0010896
A0010825
