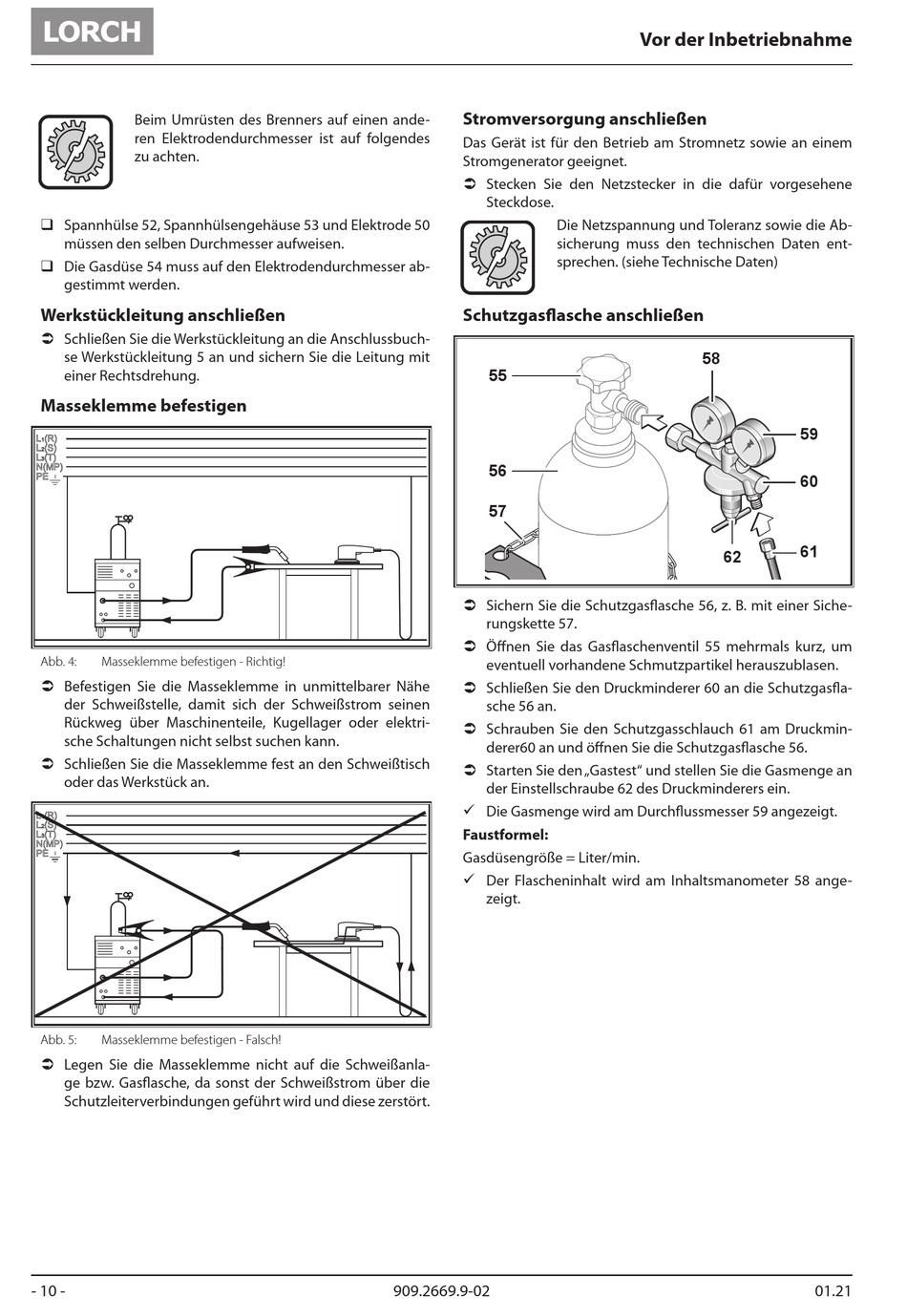

Werkstückleitung Anschließen; Masseklemme Befestigen; Stromversorgung Anschließen; Schutzgasflasche Anschließen - LORCH BasicPlus T-Serie Bedienungshandbuch

Beim Umrüsten des Brenners auf einen ande-
ren Elektrodendurchmesser ist auf folgendes
zu achten.
‰ Spannhülse 52, Spannhülsengehäuse 53 und Elektrode 50
müssen den selben Durchmesser aufweisen.
‰ Die Gasdüse 54 muss auf den Elektrodendurchmesser ab-
gestimmt werden.
Werkstückleitung anschließen
 Schließen Sie die Werkstückleitung an die Anschlussbuch-
se Werkstückleitung 5 an und sichern Sie die Leitung mit
einer Rechtsdrehung.

Masseklemme befestigen

Abb. 4: Masseklemme befestigen - Richtig!
 Befestigen Sie die Masseklemme in unmittelbarer Nähe
der Schweißstelle, damit sich der Schweißstrom seinen
Rückweg über Maschinenteile, Kugellager oder elektri-
sche Schaltungen nicht selbst suchen kann.
 Schließen Sie die Masseklemme fest an den Schweißtisch
oder das Werkstück an.
Abb. 5: Masseklemme befestigen - Falsch!
 Legen Sie die Masseklemme nicht auf die Schweißanla-
ge bzw. Gasflasche, da sonst der Schweißstrom über die
Schutzleiterverbindungen geführt wird und diese zerstört.
- 10 -
Stromversorgung anschließen
Das Gerät ist für den Betrieb am Stromnetz sowie an einem
Stromgenerator geeignet.
 Stecken Sie den Netzstecker in die dafür vorgesehene
Steckdose.
Die Netzspannung und Toleranz sowie die Ab-
sicherung muss den technischen Daten ent-
sprechen. (siehe Technische Daten)
Schutzgasflasche anschließen
55
56
57
 Sichern Sie die Schutzgasflasche 56, z. B. mit einer Siche-
rungskette 57.
 Öffnen Sie das Gasflaschenventil 55 mehrmals kurz, um
eventuell vorhandene Schmutzpartikel herauszublasen.
 Schließen Sie den Druckminderer 60 an die Schutzgasfla-
sche 56 an.
 Schrauben Sie den Schutzgasschlauch 61 am Druckmin-
derer60 an und öffnen Sie die Schutzgasflasche 56.
 Starten Sie den „Gastest" und stellen Sie die Gasmenge an
der Einstellschraube 62 des Druckminderers ein.
9 Die Gasmenge wird am Durchflussmesser 59 angezeigt.
Faustformel:
Gasdüsengröße = Liter/min.
9 Der Flascheninhalt wird am Inhaltsmanometer 58 ange-
zeigt.
909.2669.9-02
Vor der Inbetriebnahme
58
59
60
61
62
