14.7

Tocha

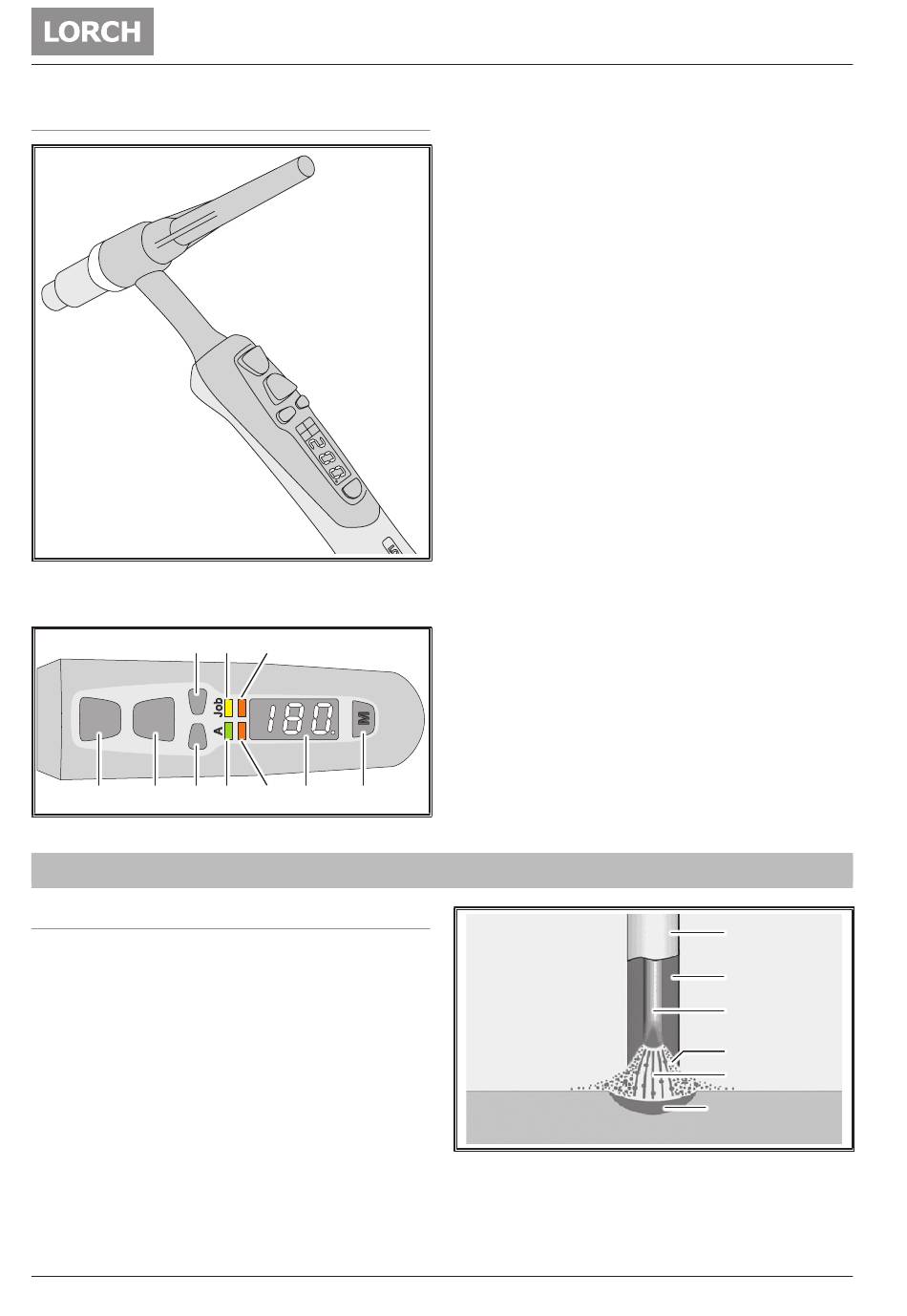

Fig. 9: Queimador PowerMaster Série i-LTG/i-LTW
Funções dos botões da tocha
77
75 76 78
Fig. 10: Botões da tocha
15 Conceitos básicos da soldadura
15.1 Soldadura com eléctrodo
Na famosa soldadura manual com eléctrodo empregam-se
eléctrodos revestidos. O revestimento do eléctrodo é quei-
mado durante o processo de soldadura da alma do eléctrodo.
Isto liberta o gás de protecção. Para além disso, o revestimento
queimado compensa a perda de partículas de liga destruídas
no banho de fusão. Por cima do cordão de soldadura forma-se
uma camada de escória, a qual protege o cordão em arrefeci-
mento do ar ambiente.
Os revestimentos dos eléctrodos distinguem-se por espessura
e por tipo, ou seja, a sua composição química. Disso resultam
características distintas de soldadura e, portanto, aplicações
diferentes para os eléctrodos. A classificação e designação das
varas de eléctrodos é regulamentada na DIN EN 499 (antiga-
mente DIN 1913).
- 162 -
81 83
80 82 84 85
75
Interruptor da tocha Start/Stop
Para iniciar ou finalizar o processo de soldadura
76
Interruptor da tocha para iniciar a corrente secundária
I2.
77
Tecla do queimador Up
para aumentar os valores dos parâmetros.
78
Tecla do queimador Down
para reduzir os valores dos parâmetros.
80
LED Ampere:
acende-se quando a corrente de soldadura for indica-
da no visor (84).
81
LED Job:
Não disponível com BasicPlus!
82
PowerMaster LED 3:
Pode ser ocupado com parâmetros de escolha livre.
Pré-ocupado com corrente secundária I2.
83
PowerMaster LED 4:
Pode ser ocupado com parâmetros de escolha livre.
84
Visor: Apresentação dos valores dos parâmetros.
85
Tecla de modo:
Comutação entre os parâmetros LED 80 a LED 83
premir durante 7 seg. para comutar do visor (84) entre
modo destro e modo canhoto. Como índice, é apre-
sentado um ponto no visor, em baixo no lado direito.
premir durante 2 seg. para desbloquear a tecla de
modo, pela duração de 15 seg. (com parâmetros
secundários activados „Bloqueio PowerMaster LED"
(PLL)).
Material base
909.2669.9-02
Conceitos básicos da soldadura
Eléctrodo de
vara
Revestimento
Alma
Gás/escória
Arco eléctrico
Zona em fusão
01.21
