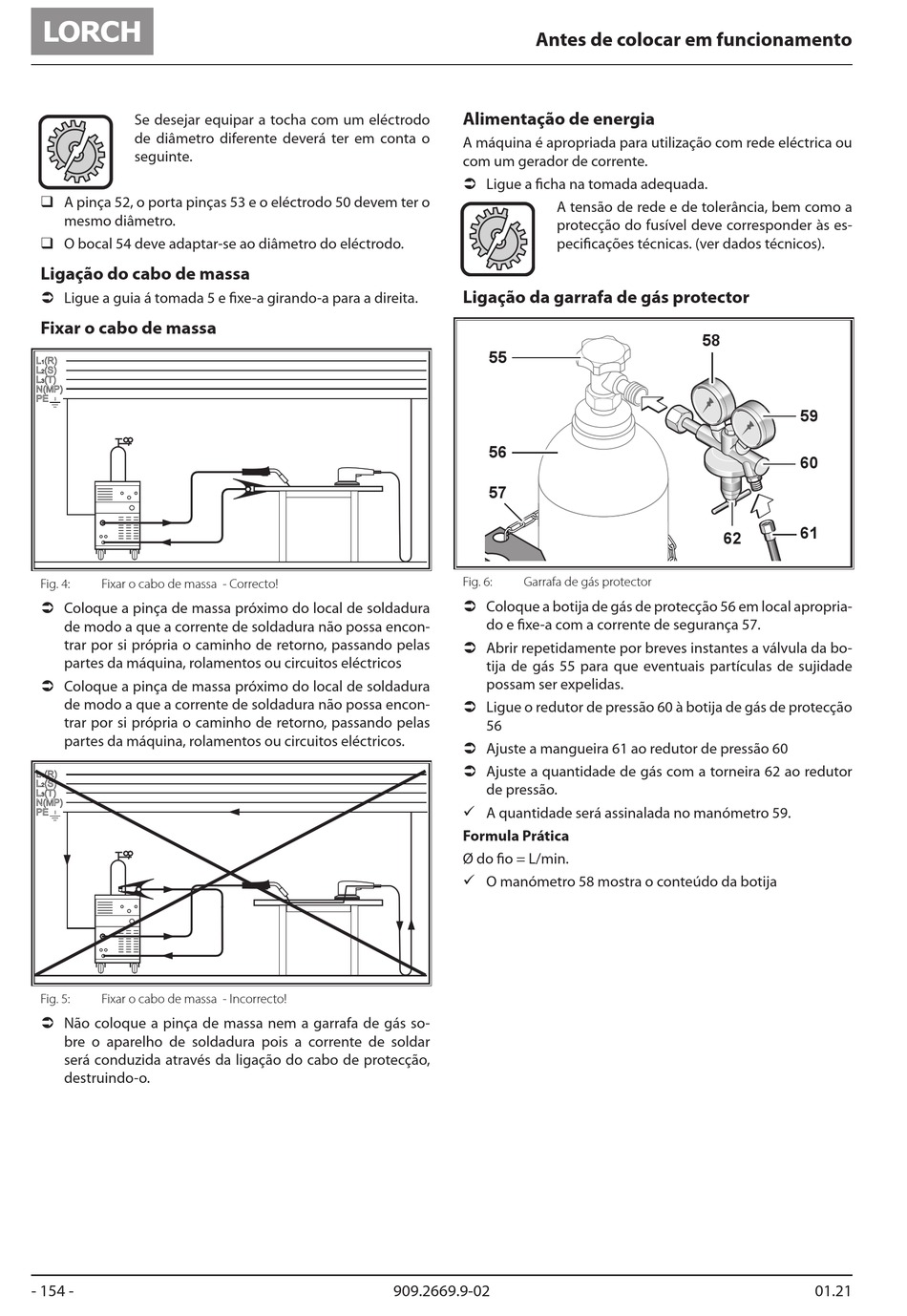

Se desejar equipar a tocha com um eléctrodo
de diâmetro diferente deverá ter em conta o
seguinte.
‰ A pinça 52, o porta pinças 53 e o eléctrodo 50 devem ter o
mesmo diâmetro.
‰ O bocal 54 deve adaptar-se ao diâmetro do eléctrodo.
Ligação do cabo de massa
 Ligue a guia á tomada 5 e fixe-a girando-a para a direita.
Fixar o cabo de massa
Fig. 4: Fixar o cabo de massa - Correcto!
 Coloque a pinça de massa próximo do local de soldadura
de modo a que a corrente de soldadura não possa encon-
trar por si própria o caminho de retorno, passando pelas
partes da máquina, rolamentos ou circuitos eléctricos
 Coloque a pinça de massa próximo do local de soldadura
de modo a que a corrente de soldadura não possa encon-
trar por si própria o caminho de retorno, passando pelas
partes da máquina, rolamentos ou circuitos eléctricos.
Fig. 5: Fixar o cabo de massa - Incorrecto!
 Não coloque a pinça de massa nem a garrafa de gás so-
bre o aparelho de soldadura pois a corrente de soldar
será conduzida através da ligação do cabo de protecção,
destruindo-o.
- 154 -
Antes de colocar em funcionamento
Alimentação de energia
A máquina é apropriada para utilização com rede eléctrica ou
com um gerador de corrente.
 Ligue a ficha na tomada adequada.
A tensão de rede e de tolerância, bem como a
protecção do fusível deve corresponder às es-
pecificações técnicas. (ver dados técnicos).
Ligação da garrafa de gás protector
55
56
57
Fig. 6: Garrafa de gás protector
 Coloque a botija de gás de protecção 56 em local apropria-
do e fixe-a com a corrente de segurança 57.
 Abrir repetidamente por breves instantes a válvula da bo-
tija de gás 55 para que eventuais partículas de sujidade
possam ser expelidas.
 Ligue o redutor de pressão 60 à botija de gás de protecção
56
 Ajuste a mangueira 61 ao redutor de pressão 60
 Ajuste a quantidade de gás com a torneira 62 ao redutor
de pressão.
9 A quantidade será assinalada no manómetro 59.
Formula Prática
Ø do fio = L/min.
9 O manómetro 58 mostra o conteúdo da botija
909.2669.9-02
58
59
60
61
62
