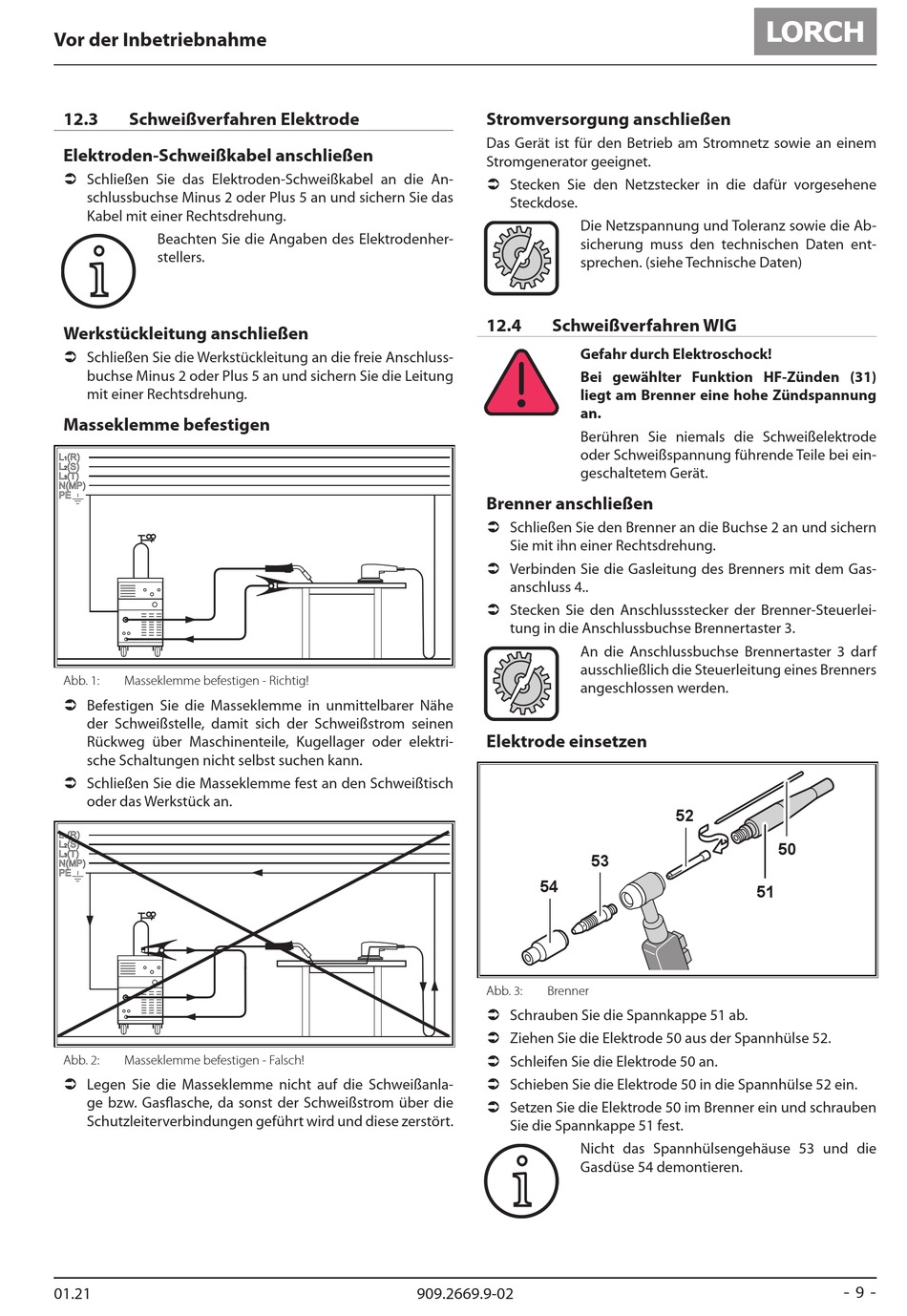

Vor der Inbetriebnahme
12.3
Schweißverfahren Elektrode
Elektroden-Schweißkabel anschließen
 Schließen Sie das Elektroden-Schweißkabel an die An-
schlussbuchse Minus 2 oder Plus 5 an und sichern Sie das
Kabel mit einer Rechtsdrehung.
Beachten Sie die Angaben des Elektrodenher-
i i
stellers.
Werkstückleitung anschließen
 Schließen Sie die Werkstückleitung an die freie Anschluss-
buchse Minus 2 oder Plus 5 an und sichern Sie die Leitung
mit einer Rechtsdrehung.
Masseklemme befestigen
Abb. 1:
Masseklemme befestigen - Richtig!
 Befestigen Sie die Masseklemme in unmittelbarer Nähe
der Schweißstelle, damit sich der Schweißstrom seinen
Rückweg über Maschinenteile, Kugellager oder elektri-
sche Schaltungen nicht selbst suchen kann.
 Schließen Sie die Masseklemme fest an den Schweißtisch
oder das Werkstück an.
Abb. 2:
Masseklemme befestigen - Falsch!
 Legen Sie die Masseklemme nicht auf die Schweißanla-
ge bzw. Gasflasche, da sonst der Schweißstrom über die
Schutzleiterverbindungen geführt wird und diese zerstört.
01.21
Stromversorgung anschließen
Das Gerät ist für den Betrieb am Stromnetz sowie an einem
Stromgenerator geeignet.
 Stecken Sie den Netzstecker in die dafür vorgesehene
Steckdose.
Die Netzspannung und Toleranz sowie die Ab-
sicherung muss den technischen Daten ent-
sprechen. (siehe Technische Daten)
12.4
Schweißverfahren WIG
Gefahr durch Elektroschock!
Bei gewählter Funktion HF-Zünden (31)
liegt am Brenner eine hohe Zündspannung
an.
Berühren Sie niemals die Schweißelektrode
oder Schweißspannung führende Teile bei ein-
geschaltetem Gerät.
Brenner anschließen
 Schließen Sie den Brenner an die Buchse 2 an und sichern
Sie mit ihn einer Rechtsdrehung.
 Verbinden Sie die Gasleitung des Brenners mit dem Gas-
anschluss 4..
 Stecken Sie den Anschlussstecker der Brenner-Steuerlei-
tung in die Anschlussbuchse Brennertaster 3.
An die Anschlussbuchse Brennertaster 3 darf
ausschließlich die Steuerleitung eines Brenners
angeschlossen werden.
Elektrode einsetzen
54
Abb. 3:
Brenner
 Schrauben Sie die Spannkappe 51 ab.
 Ziehen Sie die Elektrode 50 aus der Spannhülse 52.
 Schleifen Sie die Elektrode 50 an.
 Schieben Sie die Elektrode 50 in die Spannhülse 52 ein.
 Setzen Sie die Elektrode 50 im Brenner ein und schrauben
Sie die Spannkappe 51 fest.
Nicht das Spannhülsengehäuse 53 und die
i i
Gasdüse 54 demontieren.
909.2669.9-02
52
53
51
50
- 9 -
