1

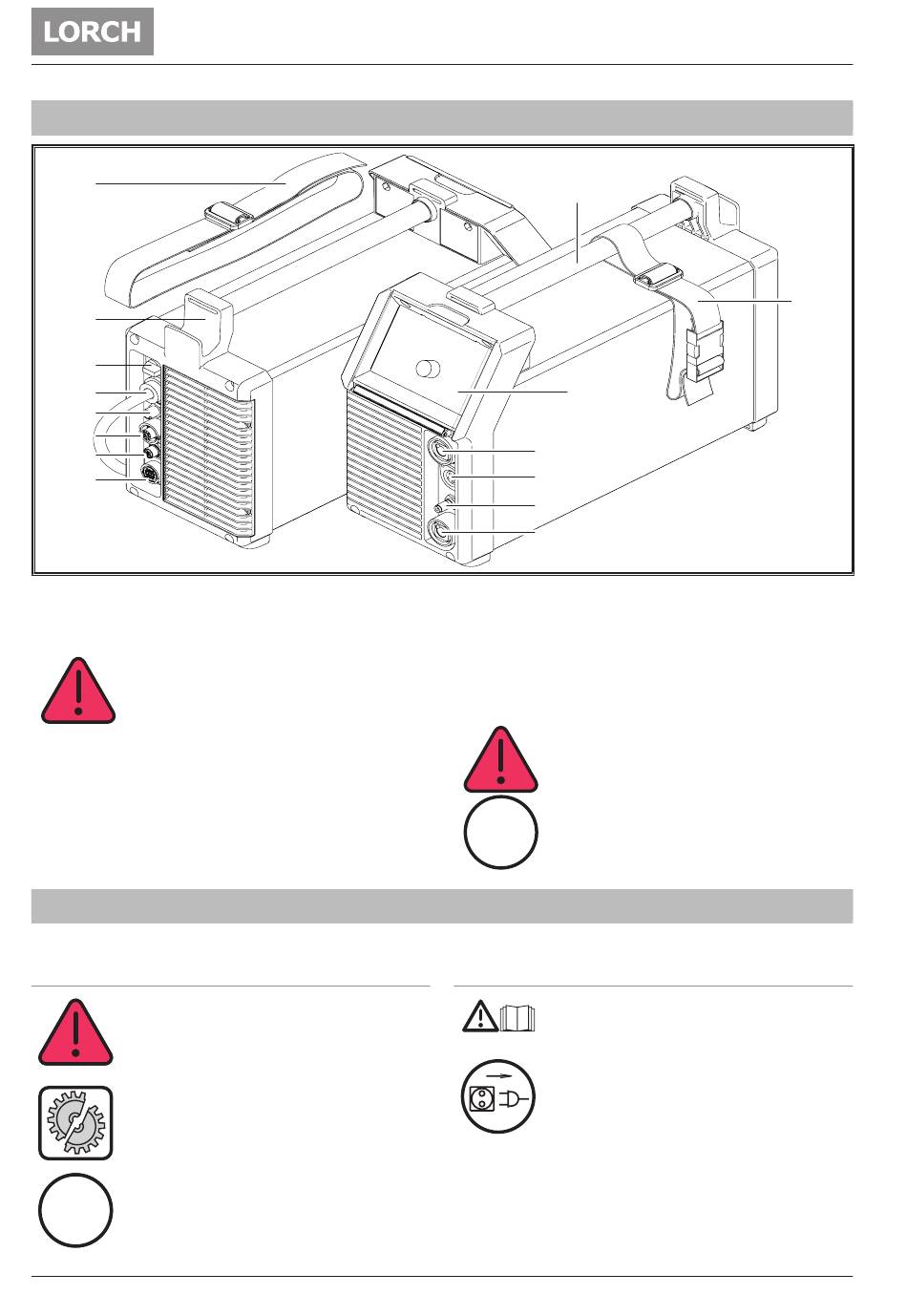

Elementos do aparelho

6
8
9
10
11
18
12
13
1
Painel de comando
2
Tomada de ligação da tocha/porta eléctrodos
3
Interruptor da tocha
Nos cabos do conector existe tensão de ignição
HF total.
Nunca ligar um outro objecto ao queimador
manual que não a ficha de comando.
4
Entrada de gás
5
Tomada de ligação da guia/porta eléctrodos
6
Alça de transporte
7
Pega (ponto de elevação)
8
Suporte dos cabos
9
Interruptor principal
2

Simbologia

2.1 Significado dos símbolos gráficos no
manual de utilização
Perigo para o corpo e a vida!
Se não seguir as indicações de perigo, pode so-
frer lesões graves, inclusivamente a morte
Perigo de danos materiais!
Se não seguir as indicações de perigo poderá
provocar danos na máquina.
Informações gerais!
i i i i
Identifica informações úteis sobre o produto e
o equipamento.
- 148 -
2
3
4
5
10
Cabo principal
11
Conexão de gás
12
Conexão refrigerador WUK 7
13
Tomada de ligação controle remoto
14
Acessórios do cinto
18
Tomada de alimentação de corrente
A alça é para transporte exclusivo por uma
pessoa.
É possível que alguns dos acessórios descritos
i i
e ilustrados não correspondam ao material de
serie. Reserva-se o direito de efectuar modifi-
cações.
2.2 Significado dos símbolos gráficos no
aparelho
Perigo!
Leia as informações no manual de utilização.
Desligar a ficha de rede!
Desligue a ficha de rede da tomada antes de
abrir a caixa.
909.2669.9-02
7
1
Simbologia
14
01.21
