Mise en service

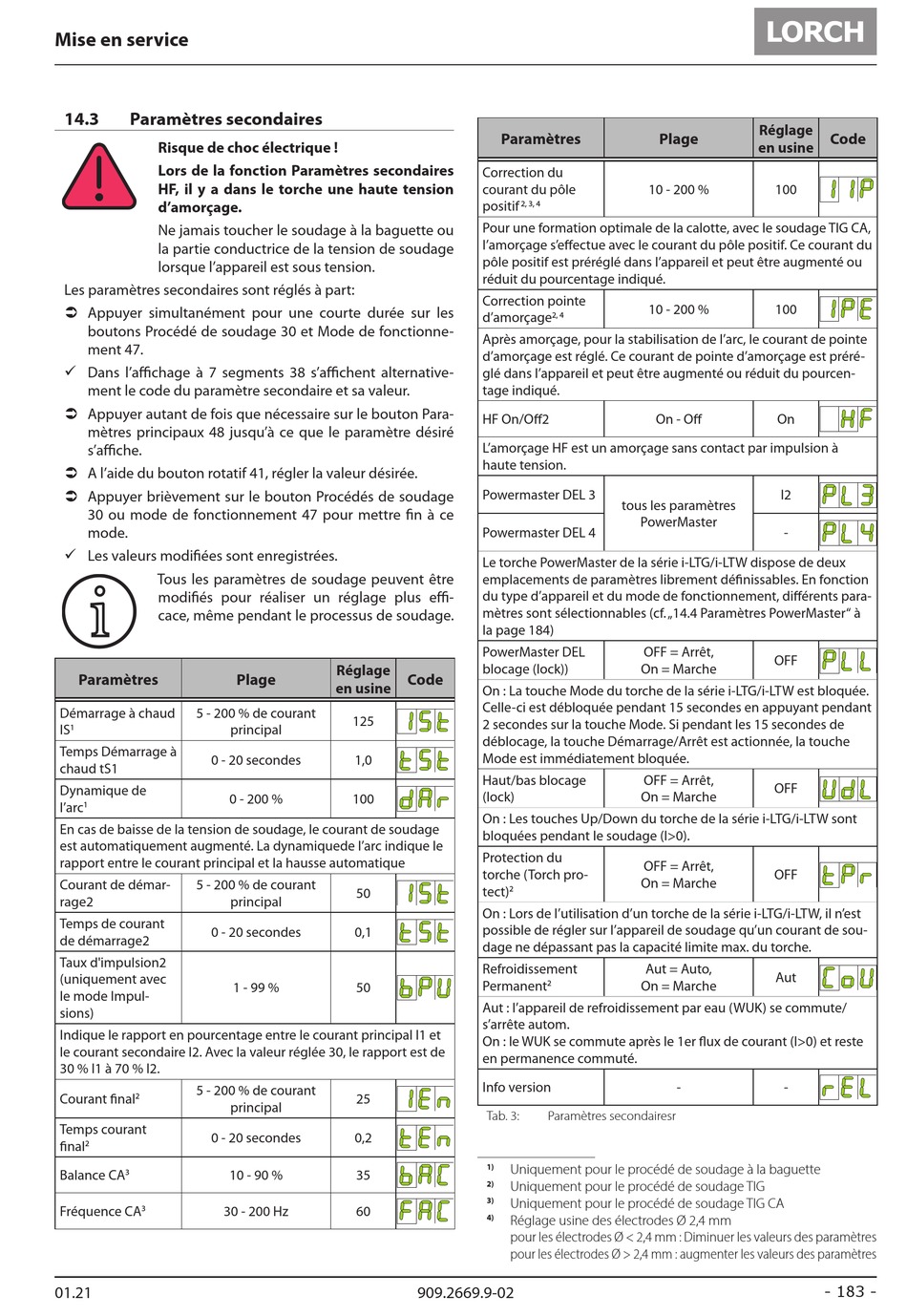

14.3 Paramètres secondaires
Risque de choc électrique !
Lors de la fonction Paramètres secondaires
HF, il y a dans le torche une haute tension
d'amorçage.
Ne jamais toucher le soudage à la baguette ou
la partie conductrice de la tension de soudage
lorsque l'appareil est sous tension.
Les paramètres secondaires sont réglés à part:
 Appuyer simultanément pour une courte durée sur les
boutons Procédé de soudage 30 et Mode de fonctionne-
ment 47.
9 Dans l'affichage à 7 segments 38 s'affichent alternative-
ment le code du paramètre secondaire et sa valeur.
 Appuyer autant de fois que nécessaire sur le bouton Para-
mètres principaux 48 jusqu'à ce que le paramètre désiré
s'affiche.
 A l'aide du bouton rotatif 41, régler la valeur désirée.
 Appuyer brièvement sur le bouton Procédés de soudage
30 ou mode de fonctionnement 47 pour mettre fin à ce
mode.
9 Les valeurs modifiées sont enregistrées.
Tous les paramètres de soudage peuvent être
i i
modifiés pour réaliser un réglage plus effi-
cace, même pendant le processus de soudage.
Paramètres
Démarrage à chaud 5 - 200 % de courant
IS
1
Temps Démarrage à
0 - 20 secondes
chaud tS1
Dynamique de
l'arc
1
En cas de baisse de la tension de soudage, le courant de soudage
est automatiquement augmenté. La dynamiquede l'arc indique le
rapport entre le courant principal et la hausse automatique
Courant de démar- 5 - 200 % de courant
rage2
Temps de courant
0 - 20 secondes
de démarrage2
Taux d'impulsion2
(uniquement avec
le mode Impul-
sions)
Indique le rapport en pourcentage entre le courant principal I1 et
le courant secondaire I2. Avec la valeur réglée 30, le rapport est de
30 % I1 à 70 % I2.
5 - 200 % de courant
Courant final
2
Temps courant
0 - 20 secondes
final
2
Balance CA
3
Fréquence CA 30 - 200 Hz
3
01.21
Réglage
Plage
en usine
125
principal
1,0
0 - 200 % 100
50
principal
0,1
1 - 99 % 50
25
principal
0,2
10 - 90 % 35
60
Paramètres
Correction du
courant du pôle
positif
2, 3, 4
Pour une formation optimale de la calotte, avec le soudage TIG CA,
l'amorçage s'effectue avec le courant du pôle positif. Ce courant du
pôle positif est préréglé dans l'appareil et peut être augmenté ou
réduit du pourcentage indiqué.
Correction pointe
d'amorçage
2, 4
Après amorçage, pour la stabilisation de l'arc, le courant de pointe
d'amorçage est réglé. Ce courant de pointe d'amorçage est préré-
glé dans l'appareil et peut être augmenté ou réduit du pourcen-
tage indiqué.
HF On/Off2
L'amorçage HF est un amorçage sans contact par impulsion à
haute tension.
Powermaster DEL 3
Powermaster DEL 4
Le torche PowerMaster de la série i-LTG/i-LTW dispose de deux
emplacements de paramètres librement définissables. En fonction
du type d'appareil et du mode de fonctionnement, différents para-
mètres sont sélectionnables (cf. „14.4 Paramètres PowerMaster" à
la page 184)
PowerMaster DEL
blocage (lock))
Code
On : La touche Mode du torche de la série i-LTG/i-LTW est bloquée.
Celle-ci est débloquée pendant 15 secondes en appuyant pendant
2 secondes sur la touche Mode. Si pendant les 15 secondes de
déblocage, la touche Démarrage/Arrêt est actionnée, la touche
Mode est immédiatement bloquée.
Haut/bas blocage
(lock)
On : Les touches Up/Down du torche de la série i-LTG/i-LTW sont
bloquées pendant le soudage (I>0).
Protection du
torche (Torch pro-
tect)
2
On : Lors de l'utilisation d'un torche de la série i-LTG/i-LTW, il n'est
possible de régler sur l'appareil de soudage qu'un courant de sou-
dage ne dépassant pas la capacité limite max. du torche.
Refroidissement
Permanent
2
Aut : l'appareil de refroidissement par eau (WUK) se commute/
s'arrête autom.
On : le WUK se commute après le 1er flux de courant (I>0) et reste
en permanence commuté.
Info version
Tab. 3: Paramètres secondairesr
1) Uniquement pour le procédé de soudage à la baguette
2) Uniquement pour le procédé de soudage TIG
Uniquement pour le procédé de soudage TIG CA
3)
4) Réglage usine des électrodes Ø 2,4 mm
pour les électrodes Ø < 2,4 mm : Diminuer les valeurs des paramètres
pour les électrodes Ø > 2,4 mm : augmenter les valeurs des paramètres
909.2669.9-02
Réglage
Plage
en usine
10 - 200 % 100
10 - 200 % 100
On - Off On
I2
tous les paramètres
PowerMaster
-
OFF = Arrêt,
OFF
On = Marche
OFF = Arrêt,
OFF
On = Marche
OFF = Arrêt,
OFF
On = Marche
Aut = Auto,
Aut
On = Marche
- -
Code
- 183 -
