5.4 Verdrahtung Anschlussleiste

Zum Anschluss der Spannungsversorgung und möglicher Ein- und Ausgänge ist ein Kabel mit einem
Außendurchmesser zwischen 4 und 6 mm zu verwenden mit Leitungsquerschnitten von 0.14 bis max.
0.75 mm².
Es darf nur geschirmtes Kabel verwendet werden! Es darf nicht als Zugentlastung
genutzt werden!

5.4.1 Kommunikationsbox (Metall)

MI3

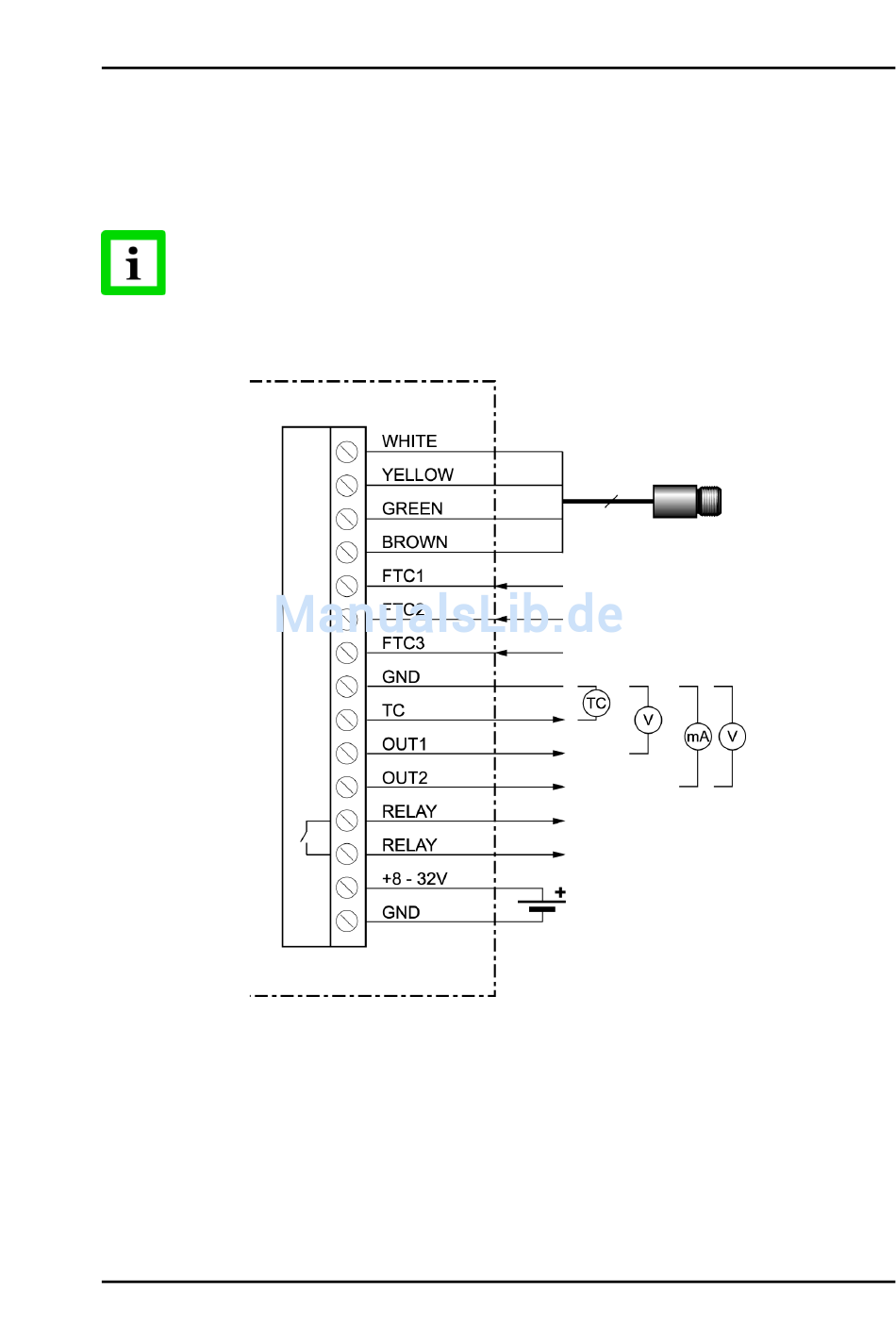

Abbildung 14: Verdrahtung der Kommunikationsbox
Rev. F2 03/2014
Installation
Messkopf
Emissionsgrad
Umgebungstemperaturkompensation
Trigger/Halten
T T T /T
Obj Kopf Obj Kopf
Alarm: T / T
Obj Kopf
Spannungsversorgung
