Zubehör
Die Luftkühlung hat folgende Bestandteile:
① Messkopf
②
Kunststoffring (Luftblasvorsatz)
③ Vorderteil des Luftblasvorsatzes
④ Rückteil des Luftblasvorsatzes
⑤
Mutter
⑥
Kabel zwischen Messkopf und Elektronikbox, geführt durch den T-Adapter
⑦ Schlauchanschlussmutter
⑧
innerer Schlauch
⑨ äußerer Schlauch
⑩ T-Adapter
⑪
Gummidichtung
⑫
Kunststoffdruckring
⑬ Kappe
68

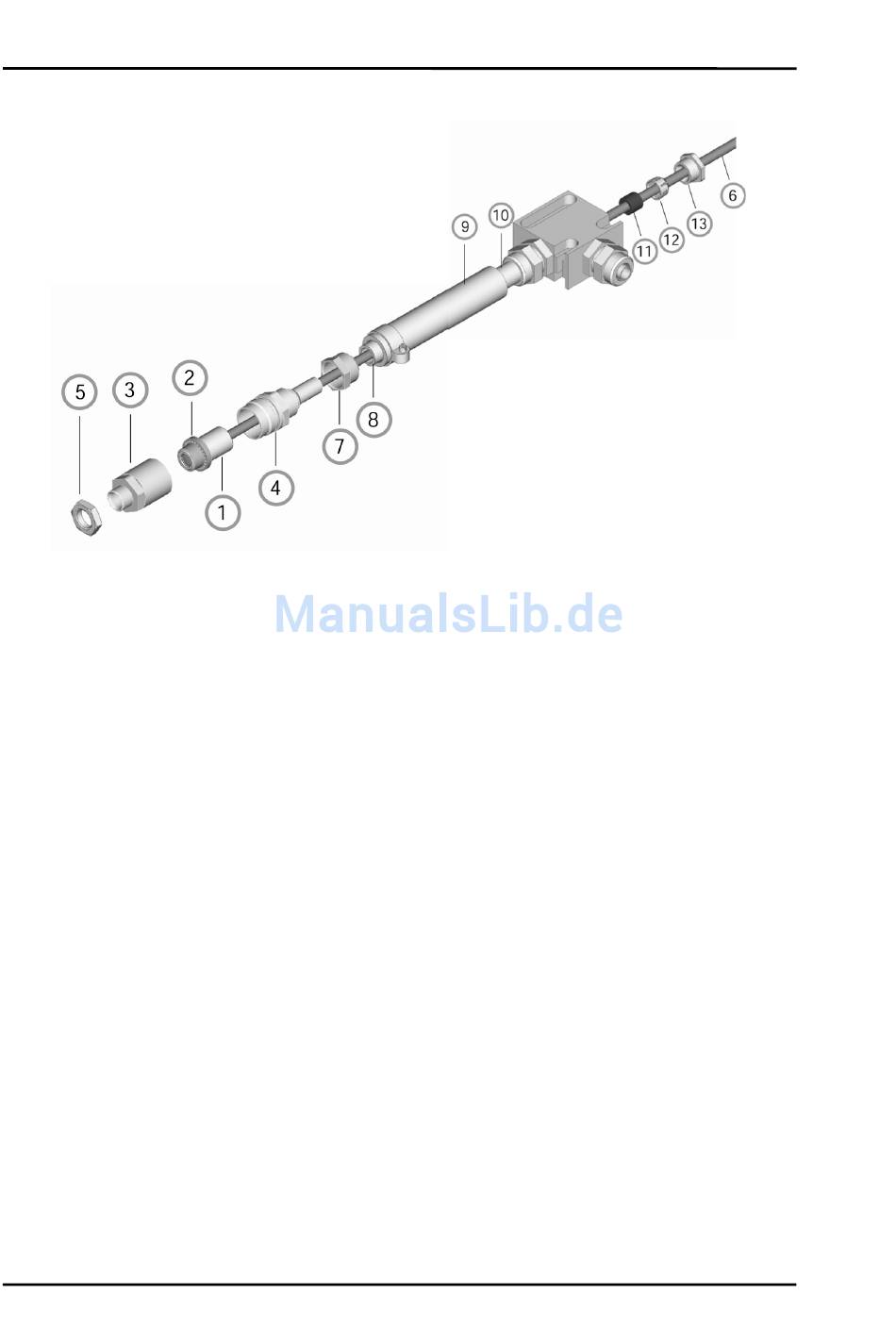

Abbildung 55: Luftkühlung mit Luftblasvorsatz
