Installation
Die Gesamtkabellänge für alle Messköpfe in einem Netzwerk darf 30 m (für MI3) bzw.
2x30 m (für MI3M) in Summe nicht überschreiten!
Verwenden Sie nur die vom Hersteller gelieferten Kabel!
5.3.1 Kommunikationsbox (Metall)
1.
Entfernen Sie ca. 40 mm der Isolierung des Messkopfkabels ⑦ . Achtung! Beschädigen Sie nicht
den Schirm!
2.
Kürzen Sie den Schirm ⑤ so, dass ca. 5 mm aus der Isolierung überstehen. Entflechten Sie den
Schirm!
3.
Isolieren Sie die Drähte ⑥ auf ca. 3 mm ab!
4.
Öffnen Sie den Deckel der Kommunikationsbox. Schrauben Sie aus der Durchführung die
Druckschraube ① ab und entfernen Sie die erste Metallscheibe ④ , die Gummidichtung ③ und
die zweite und dritte Metallscheibe ④ .
5.
Schieben Sie nun die Druckschraube ① , die erste Metallscheibe ④ , die Gummidichtung ③ und
die zweite Metallscheibe ④ auf das Kabel, siehe nachfolgende Abbildung.
6.
Spreizen Sie den Schirm ⑤ auf und schieben Sie nun die dritte Metallscheibe ④ über das Kabel.
Die Metallscheiben müssen einen guten Kontakt zum Schirm haben!
7.
Schieben Sie die Drähte ⑥ soweit in das Gehäuse, dass sie problemlos an der Anschlussleiste
verdrahtet werden können.
8.
Schrauben Sie die Druckschraube ① wieder in die Durchführung des Gehäuses. Ziehen Sie die
Druckschraube fest, aber nicht überdrehen!
9.
Verbinden Sie die Drähte ⑥ mit der Anschlussleiste auf der Leiterplatte!

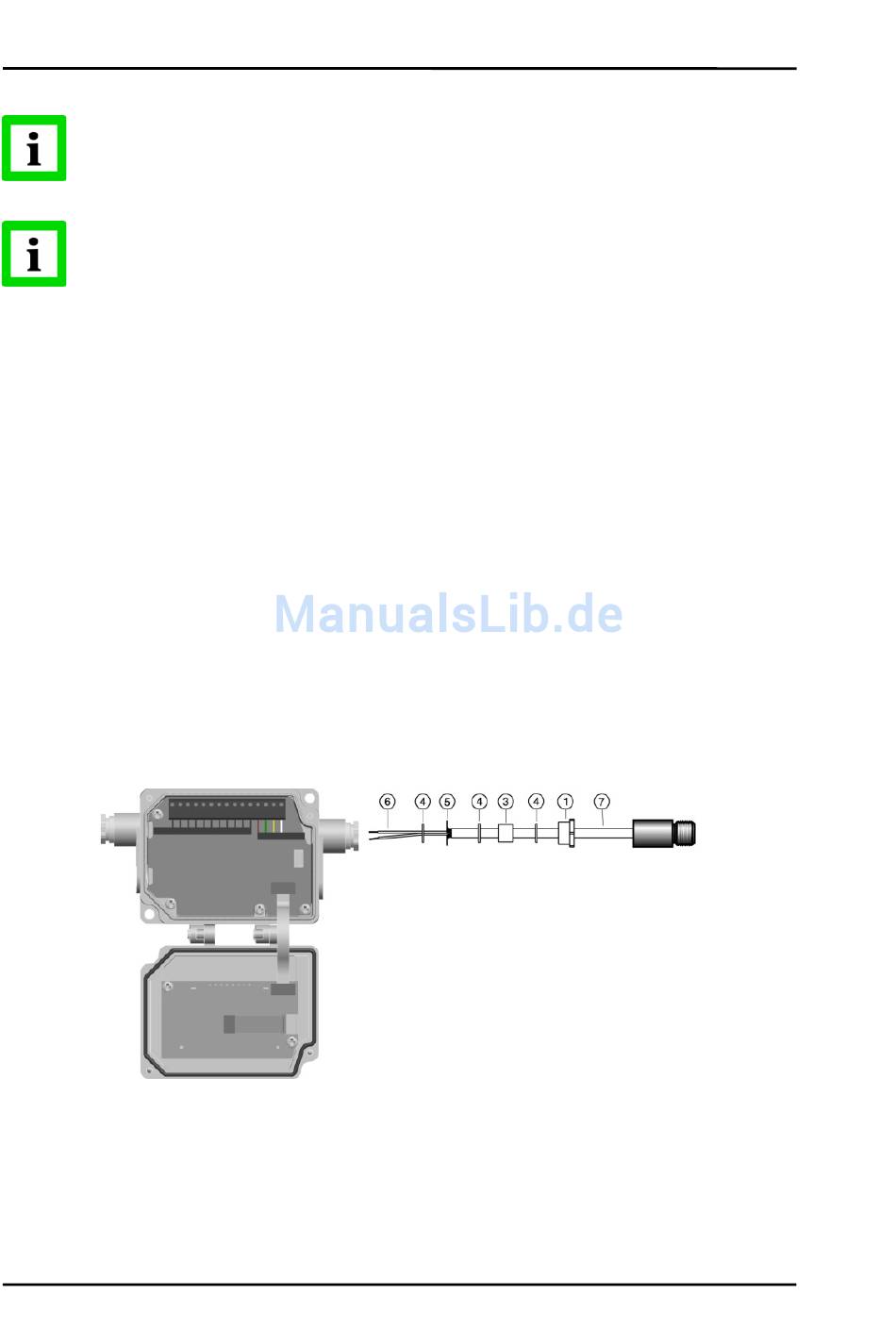

Abbildung 13: Anschluss von Messkopfkabel an Kommunikationsbox
5.3.2 Kommunikationsbox (DIN)
Die Verdrahtung des Messkopfkabels erfolgt über eine Farbkodierung, siehe Abschnitt
5.4.3
Kommunikationsbox (DIN 4 TE)
26
Messkopfkabel und Messkopf
, Seite 29.
