13 RS485

Die Entfernung zwischen Box und PC kann für die RS485 Schnittstelle bis zu 1200 m betragen.
Zum Anschluss der RS485 Schnittstelle an einen Standardcomputer sollte der vom Hersteller
empfohlene USB/RS485 Adapter verwendet werden, siehe Abschnitt 10.1.2
Seite 61. Die RS485 Schnittstelle ermöglicht die Kommunikation entweder mit der Multidrop Software
oder direkt über ASCII Befehle, siehe Abschnitt 18
Spezifikation:
Elektrisch:
Baudrate:
Einstellung:
Anschluss
Adressbereich:

13.1 Verdrahtung

13.1.1 Kommunikationsbox (Metall)

Terminal
A
B

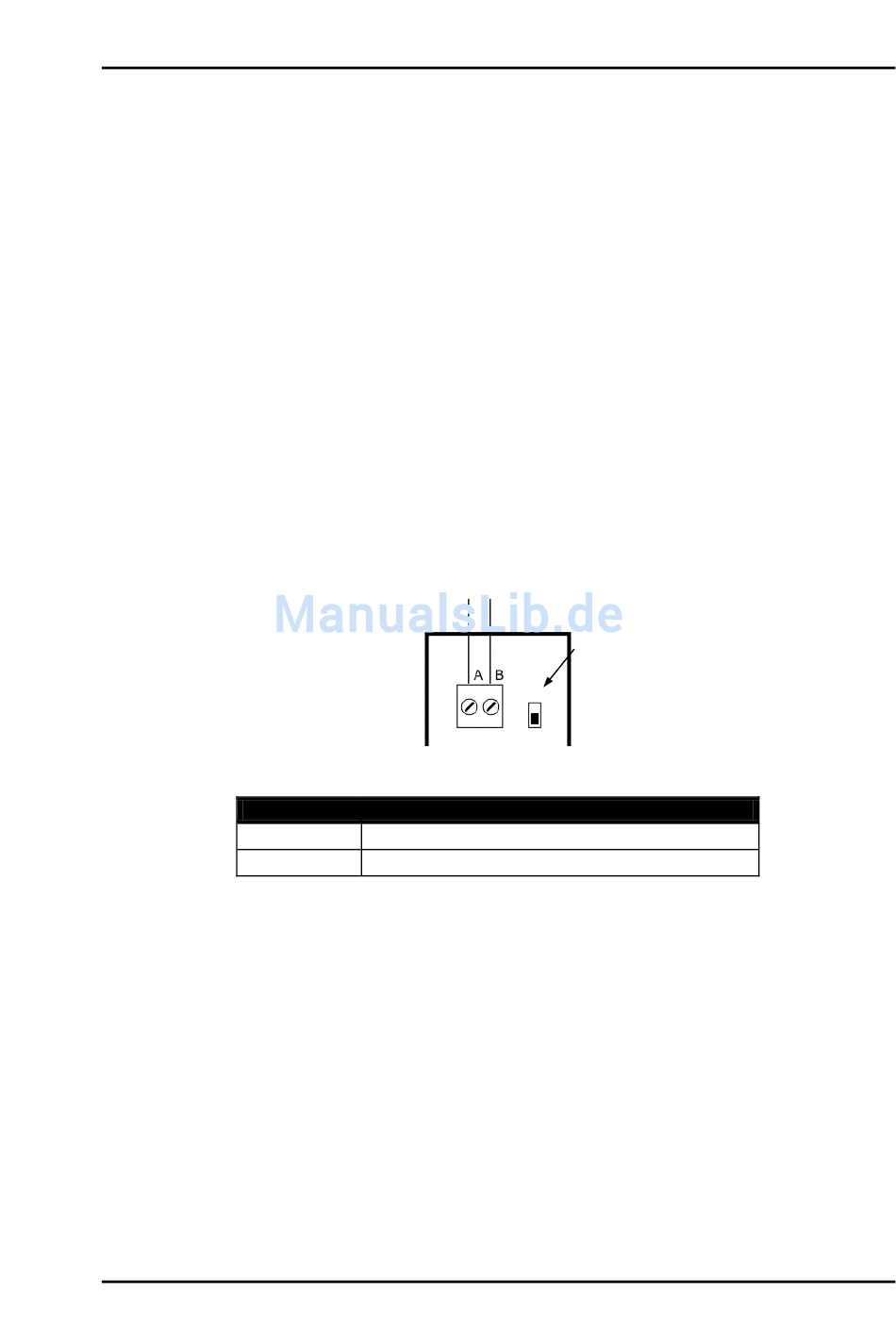

Abbildung 68: RS485 Anschlussleiste für Kommunikationsbox (Metall)
MI3
RS485, 2 Draht, galvanische Trennung
9.6, 19.2, 38.4, 57.6, 115.2 kBit/s
8 Datenbits, 1 Stopbit, keine Parität, keine Flusssteuerung
(Halb-Duplex-Betrieb)
Anschlussleiste
1 bis 32
Ein Gerät mit Adresse 0 befindet sich im Eingerätebetrieb und nicht im
Multidrop Mode.
RS485
positives Signal (oder RxA, oder D+)
negatives Signal (oder RxB, oder D-)
Rev. F2 03/2014
ASCII Programmierung, Seite 109.
Terminierung
RS485
USB/RS485 Adapter,
