Installation und Betrieb

5.4 Verdrahtung

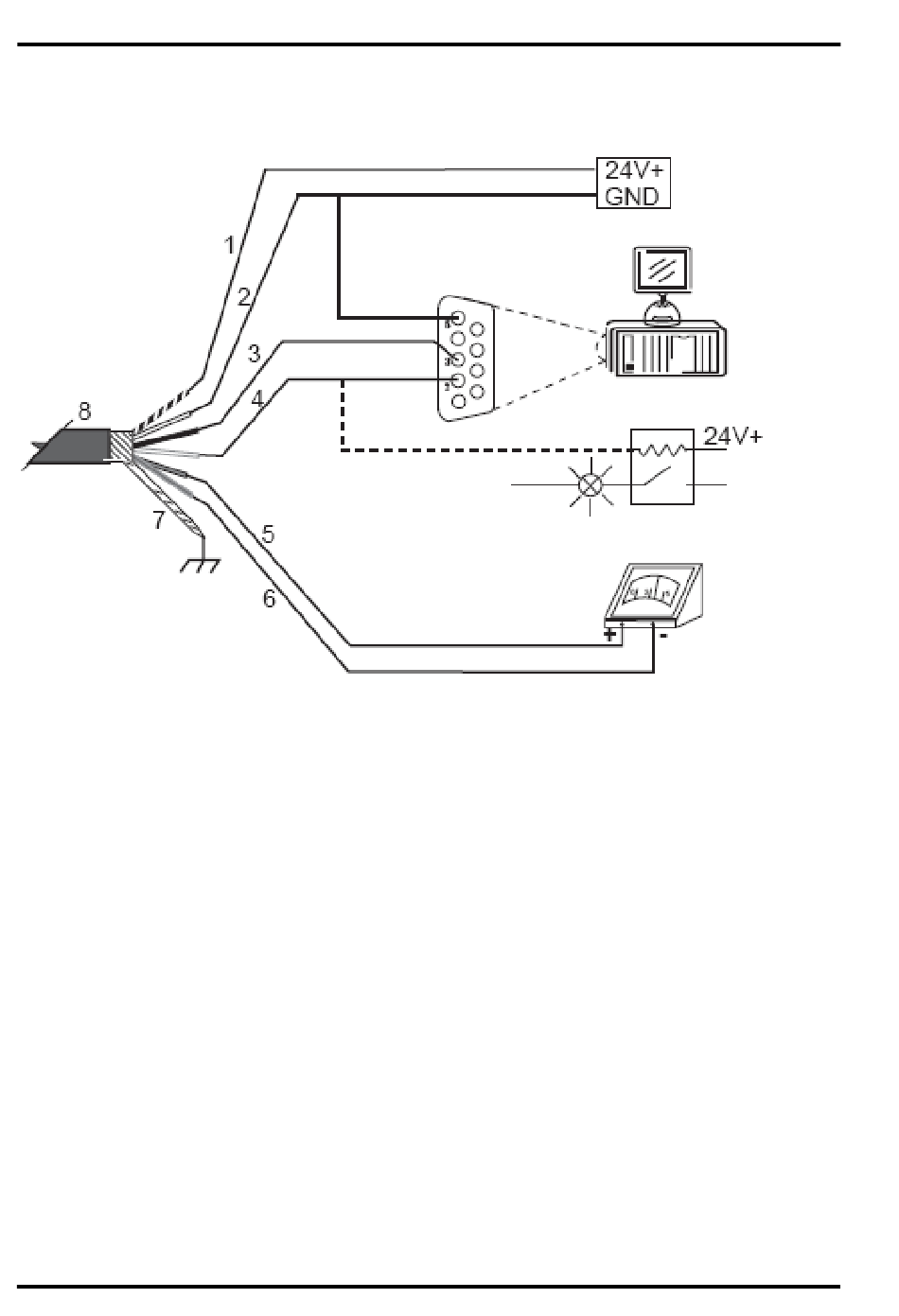

Abbildung 5: Anschlussschema

5.4.1 Analogausgang

Es gibt 3 Sensormodelle: 0 ... 5 V, TCJ, TCK
Am 0 ... 5V Ausgang sollte die kleinste Lastimpedanz 50 kΩ sein.
Die interne Impedanz des Thermoelement-Ausgangs beträgt 100 Ω.

5.4.2 Alarmausgang

RS232 TxD und Alarmausgang verwenden einen gemeinsamen Leiter. Die
Funktionsauswahl geschieht entweder durch die DataTemp Software oder
einen RS232-Befehl. Wenn der Alarmausgang aktiv ist, kann der CM-Sensor
Daten vom PC über die RS232-Schnittstelle empfangen, aber keine Antwort
an den PC senden. RS232 TxD arbeitet wieder normal, wenn der Alarm
mittels Befehl K=0 abgeschaltet wurde, siehe Abschnitt 10.3 Befehlssatz,
Seite 44.
