Grundlagen
Montieren Sie den Messkopf so weit wie möglich entfernt von Störquellen wie z.B.
•
motorgetriebenen Baugruppen, die große Störspitzen produzieren!
Stellen Sie sicher, dass der Schirm des Messkopfkabels guten Kontakt zum Metallgehäuse der
•
Elektronikbox hat!
Verwenden Sie geschirmte Kabel für alle Ein- und Ausgänge!
•
Stellen Sie sicher, dass die Schirmungen aller Kabel (Spannungsversorgung, Eingänge,
•
Ausgänge) nur an einem Erdungspunkt zusammengeführt sind!
Weitere Hinweise zur Vermeidung von Masseschleifen:
Das Metallgehäuse des Messkopfes und der Kommunikationsbox MI3 sind elektrisch mit der
•
Schirmung des Messkopfkabels verbunden!
Alle Ein –und Ausgänge (mit Ausnahme des Alarmrelais und der Ausgänge der
•
Kommunikationsbox
Spannungsversorgung verbunden!

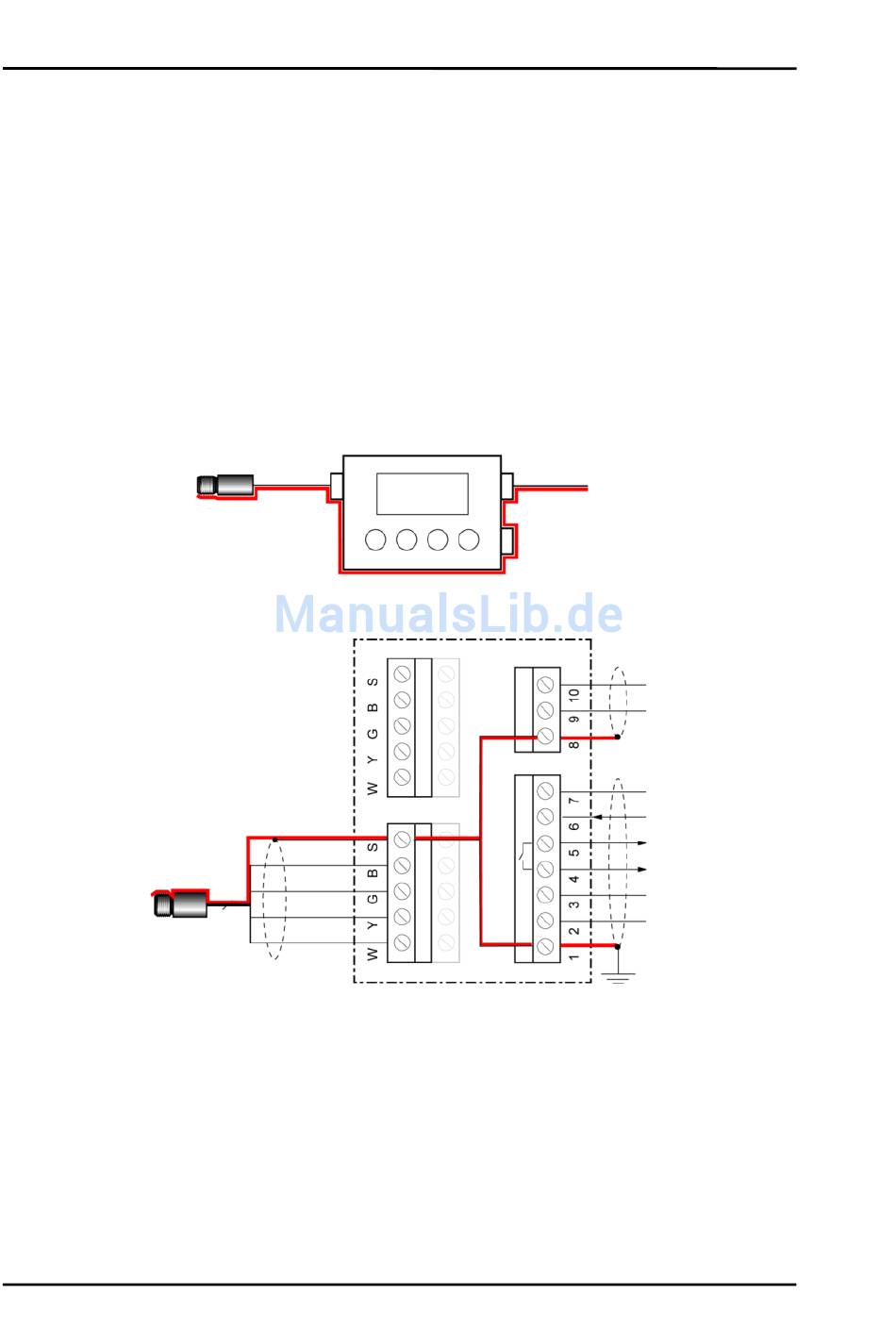

Abbildung 7: Verlauf der Schirmung Kommunikationsbox (Metall)
Abbildung 8: Verlauf der Schirmung Kommunikationsbox (DIN)
22
(DIN 6TE, analog))
Rev. F2 03/2014
sind elektrisch mit der Masse der
