16 Ethernet

Spezifikation:
Ethernet:
Protokolle:
Anschluss:
Ein geöffneter Ethernet Port wird automatisch von der MI3 Kommunikationsbox
geschlossen, wenn über eine bestimmte Zeit kein Datenverkehr stattgefunden hat! Diese
Zeit ist über das <TTI> Kommando einstellbar.

16.1 Verdrahtung

16.1.1 Kommunikationsbox (Metall)

Der Kabelanschluss an der Box ist eine M12 Buchse, 4 Pin D-codiert, geeignet für industrielles
Ethernet im IP67 Schutzgrad. Ein M12/RJ45 Adapterkabel ist in der Länge 7.5 m verfügbar, welches
für Umgebungstemperaturen bis 70°C ausgelegt ist (XXXETHLTCB).

16.1.2 Kommunikationsbox (DIN)

Der Kabelanschluss auf der Boxseite ist eine Standard RJ45 Buchse.
MI3
10/100 MBit/s, Auto-Negotiation
TCP/IP Version 4, voreingestellter Port 6363
UDP, fest eingestellter Port 36363
mit http Web Server (Port 80) für 8 Messköpfe
M12 oder RJ45
galvanische Trennung

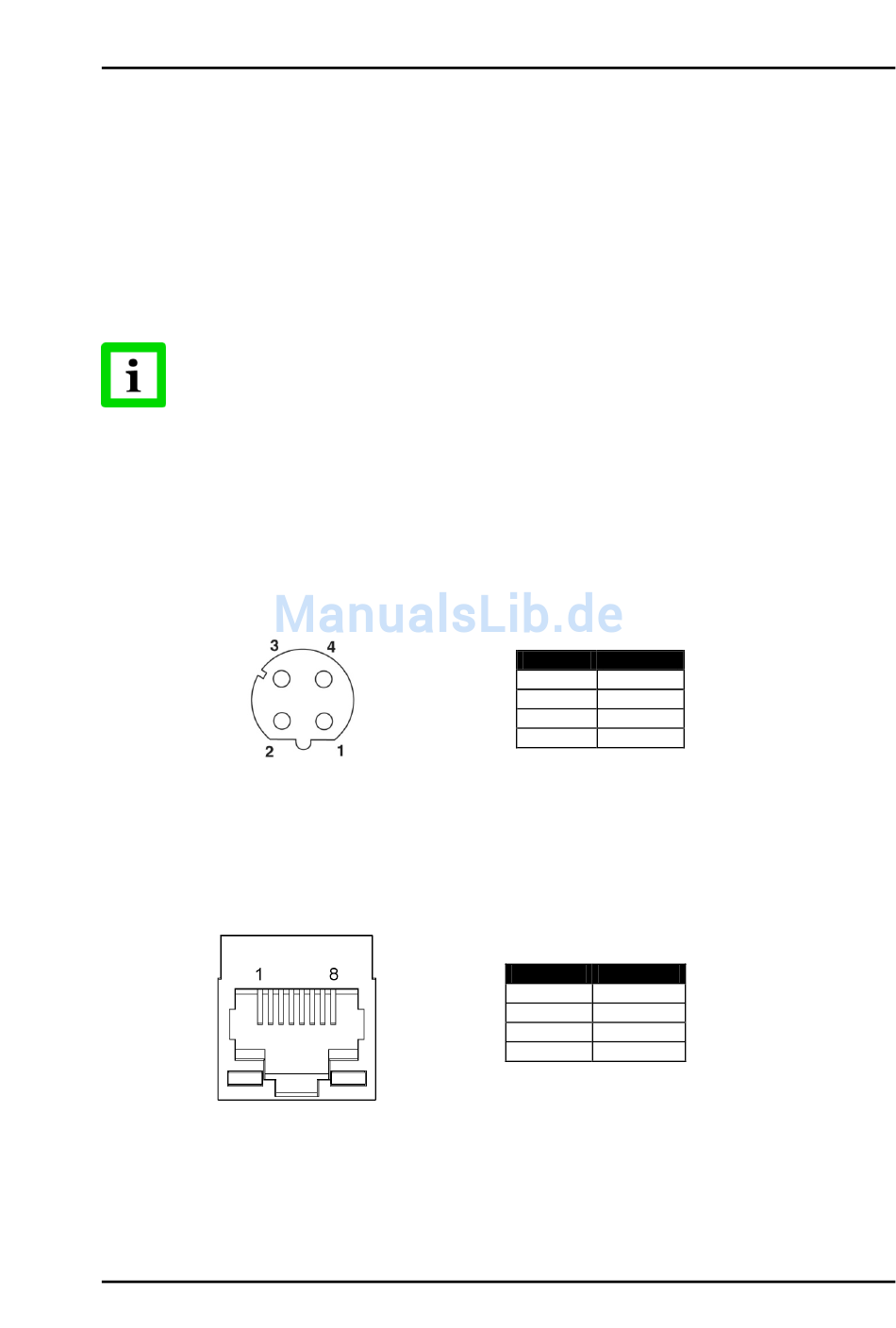

Abbildung 79: M12 Buchse und Pinbelegung
Abbildung 80: RJ45 Buchse und Pinbelegung
Rev. F2 03/2014
M12-Pin
1 TX+
2 RX+
3 TX-
4 RX-
RJ45-Pin
1 TX+
3 RX+
2 TX-
6 RX-
Ethernet
