Zubehör
Für fehlerfreie Temperaturwerte muss der Transmissionsfaktor der Scharfpunkt-
Vorsatzlinse über das Bedienfeld der Box eingestellt werden, siehe Abschnitt 8.2 <Kopf>
Seite , Seite 49!
Stellen Sie in der Anwendung sicher, dass Messkopf und Vorsatzlinse gleich temperiert
sind!

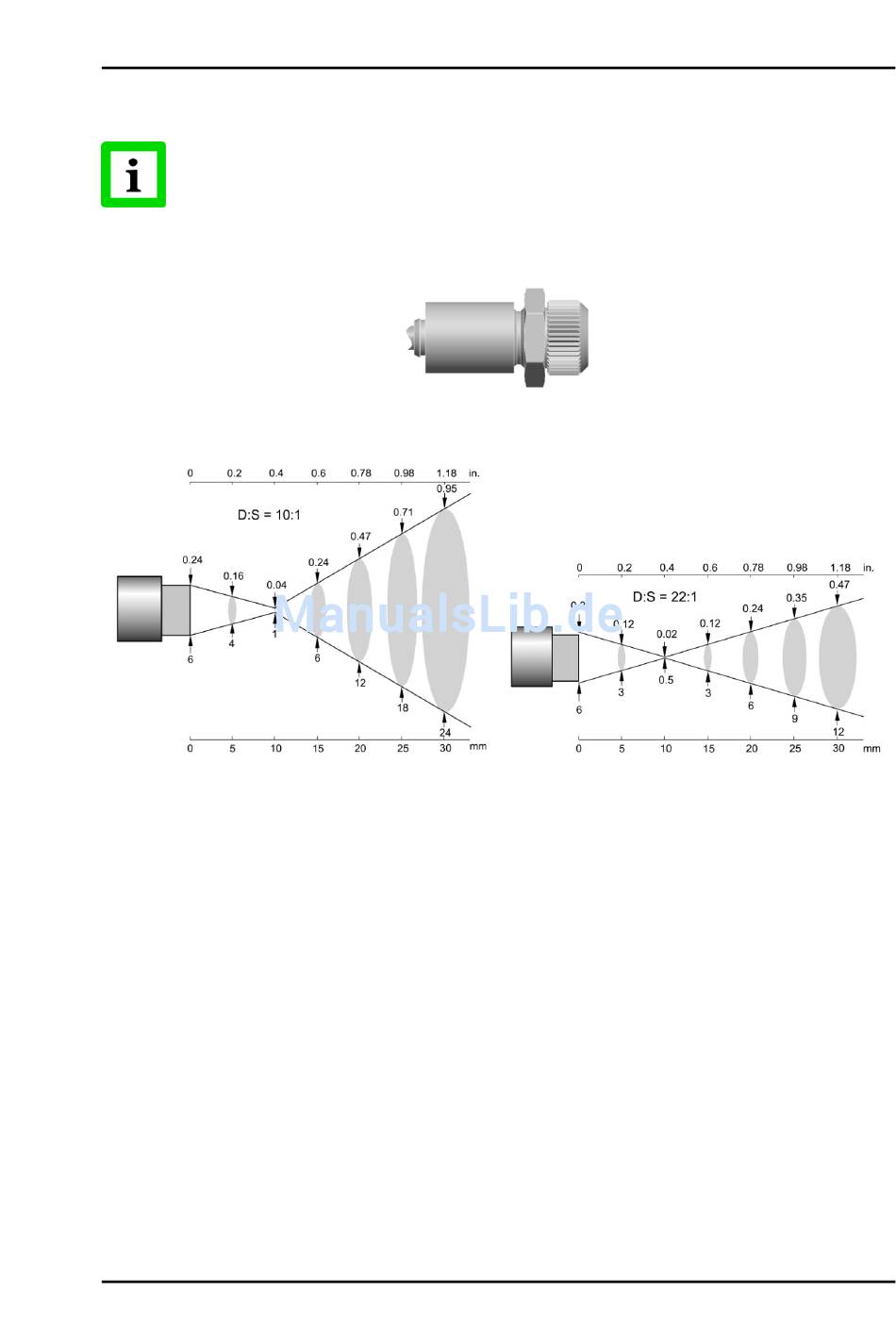

Abbildung 60: Messkopf mit Scharfpunkt-Vorsatzlinse (XXXMI3ACCFL)
Abbildung 61: Optische Diagramme für Scharfpunkt-Vorsatzlinse
