10.3.4 90°-Umlenkspiegel
Der Umlenkspiegel gestattet eine Verlagerung des Messfeldes um 90° gegenüber der Messkopfachse.
Der Einsatz kann dort erfolgen, wo infolge Platzmangels oder Störabstrahlungen keine direkte
Ausrichtung des Messkopfes auf das Messobjekt möglich ist. Der Spiegel muss nach Haltewinkel und
Luftblasvorsatz installiert und bis zum Anschlag eingeschraubt werden. In staubiger oder
verschmutzter Umgebung ist eine Luftspülung notwendig, um die Oberfläche des Spiegels sauber zu
halten.
Bei Einsatz des 90° Umlenkspiegels geht ein Teil der vom Zielobjekt ausgesandten
Strahlung verloren. Es wird eine niedrigere Messtemperatur ausgegeben als tatsächlich
vorhanden. Um diesen Fehler auszuschalten, gehen Sie wie folgt vor: Verringern Sie den
eingestellten Emissionsgrad bzw. Transmissionsgrad um 5%. Beispiel: Für ein Messobjekt,
dessen Emissionsgrad 0,65 beträgt, wird der Wert auf 0,62 eingestellt. Falls die
Emissionsgradeinstellung beim ursprünglichen Wert von 0,65 bleiben soll, so ist der
Transmissionsgrad von 1 auf 0,95 zu senken.
MI3

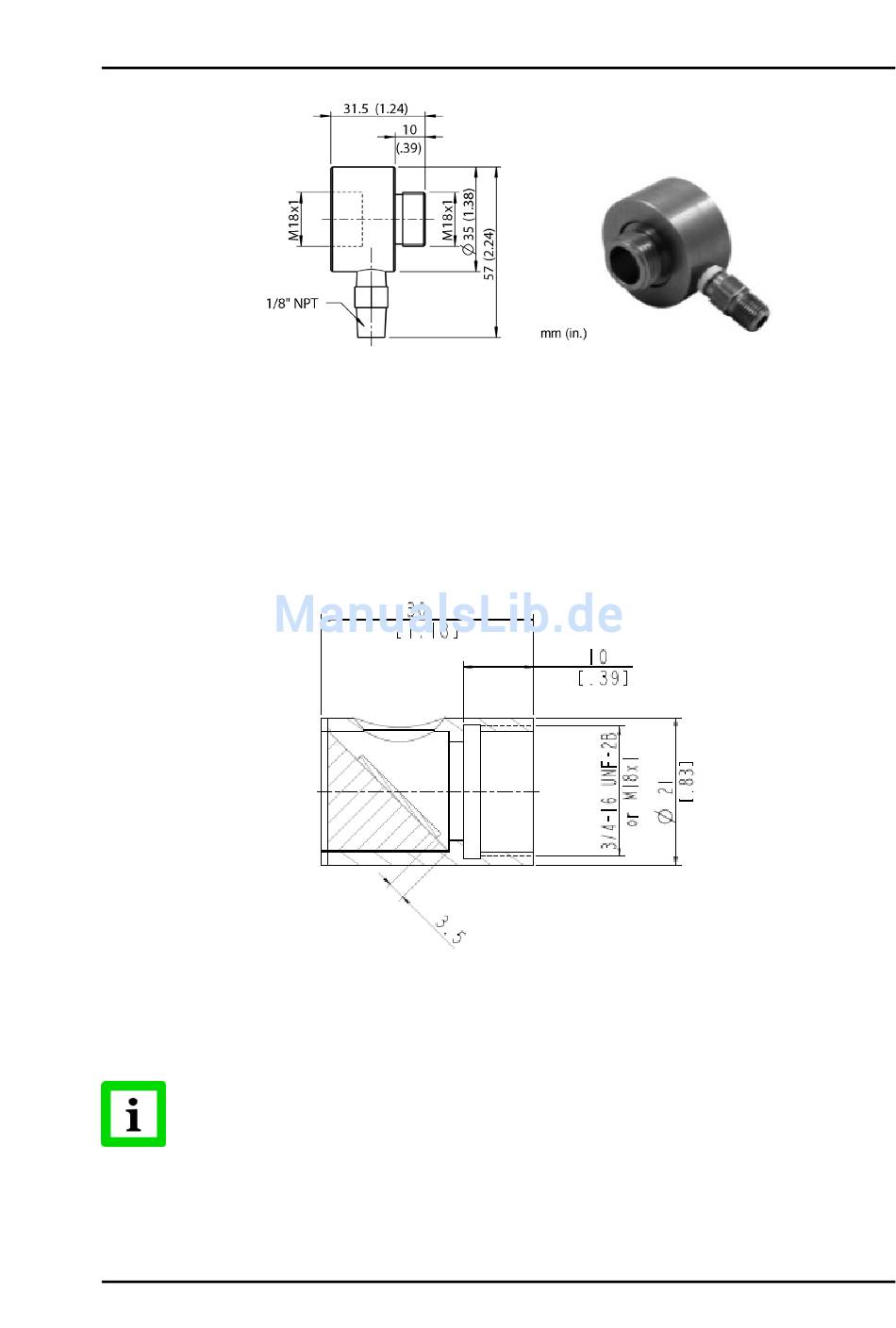

Abbildung 65: Luftblasvorsatz (XXXMI3100AP)
Abbildung 66: 90°-Umlenkspiegel (XXXMI3100RAM)
