6.3 Analogausgänge OUT1 - OUT4
Komm. Box:
Quelle:
Signal:
Anschlüsse:
Jeder Signalausgang kann entweder als Strom- oder als Spannungsausgang konfiguriert werden,
wobei jeder Messkopf jedem Signalausgang zugewiesen werden kann. Die Lastimpedanz für den
Spannungsausgang muss mindestens 10 kΩ betragen. Die Lastimpedanz für den mA Stromausgang
darf 500 Ω nicht übersteigen. Alle Ausgänge sind kurzschlussfest.
Jeder Ausgang ist vollständig galvanisch getrennt von den anderen Ausgängen und von
der Spannungsversorgung!
Die Spannungsversorgung der Kommunikationsbox (DIN 6TE, analog) nur über USB
deaktiviert alle Analogausgänge! Die Konfiguration der Box über die Bedienelemente ist
weiterhin möglich. Unter der DataTemp Multidrop Software ist ein Betreiben und
Konfigurieren der Analogausgänge nur bei zusätzlicher externer Spannungsversorgung
möglich!
6.4 Alarmausgang RELAY
Komm. Box:
Quelle:
Signal:
Anschlüsse:
Der Alarmausgang wird über die Objekttemperatur oder die Messkopftemperatur gesteuert. Im Falle
eines Alarms schaltet der potentialfreie Kontakt des internen Halbleiterrelais. Der Kontakt darf mit
maximal 48 V / 300 mA belastet werden.
Wenn Spannungsspitzen über induktive Lasten auftreten können, die die maximal zulässige
Spannung für den Alarmausgang überschreiten würden, so ist eine geeignete Schutzschaltung
vorzusehen.

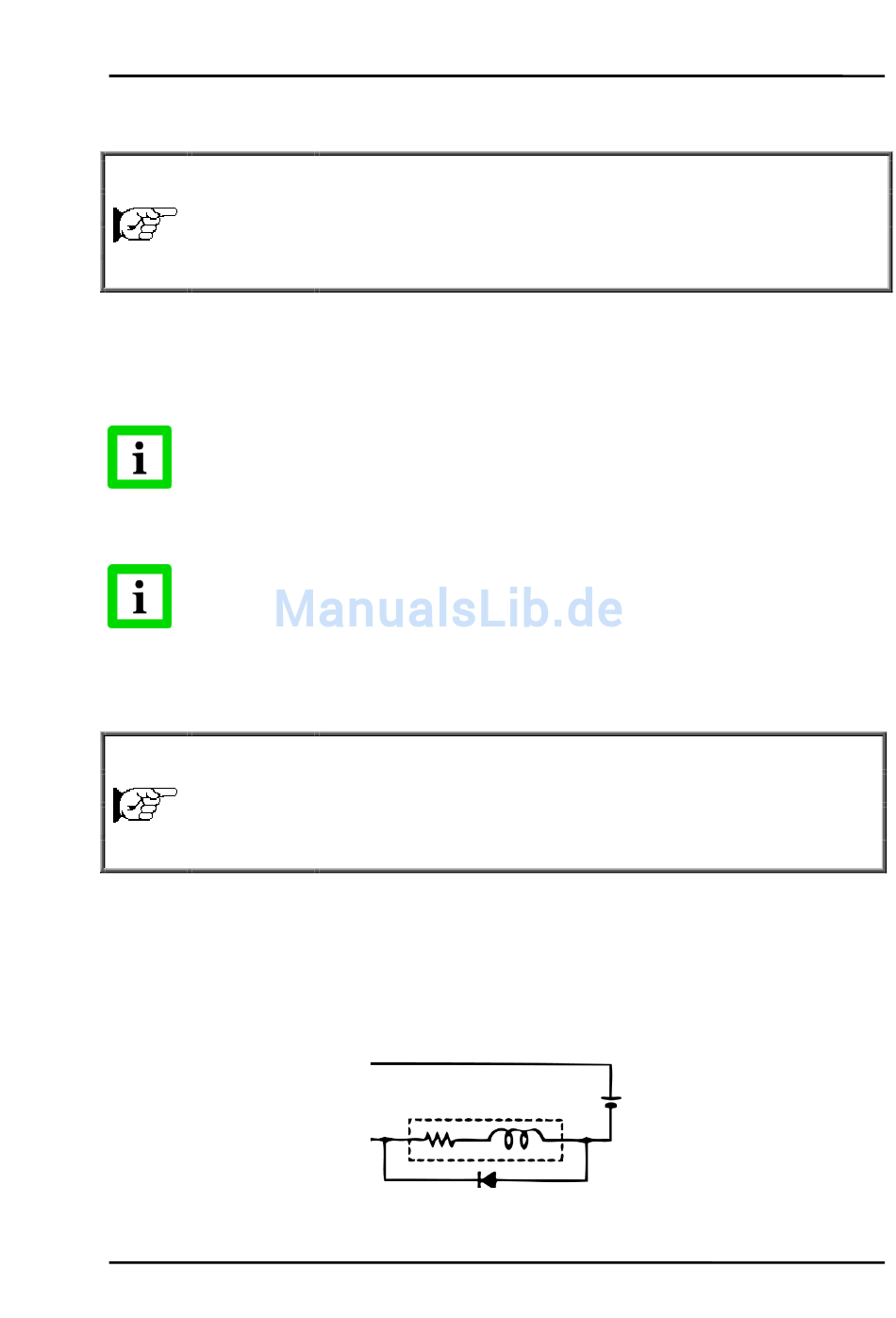

Abbildung 24: Überspannungsschutz für den Alarmausgang
MI3
DIN 6TE, analog (4 Kanäle)
Objekttemperatur / Kopftemperatur
0/4 bis 20 mA oder 0 bis 5/10 V
I , U , GND
1-4 1-4 1-4
alle Modelle
Objekttemperatur / Kopftemperatur
potentialfreier Kontakt
RELAY, RELAY

RELAY

RELAY
