Kommunikationsbox (Din); Verdrahtung Messkopfkabel - RayTek MI3 Betriebsanleitung

Miniatur infrarot sensor
Vorschau ausblenden Andere Handbücher für MI3:
Inhaltsverzeichnis

Werbung

Spannung,
2 analoge
Ausgänge,
3 Eingänge
Feldbus

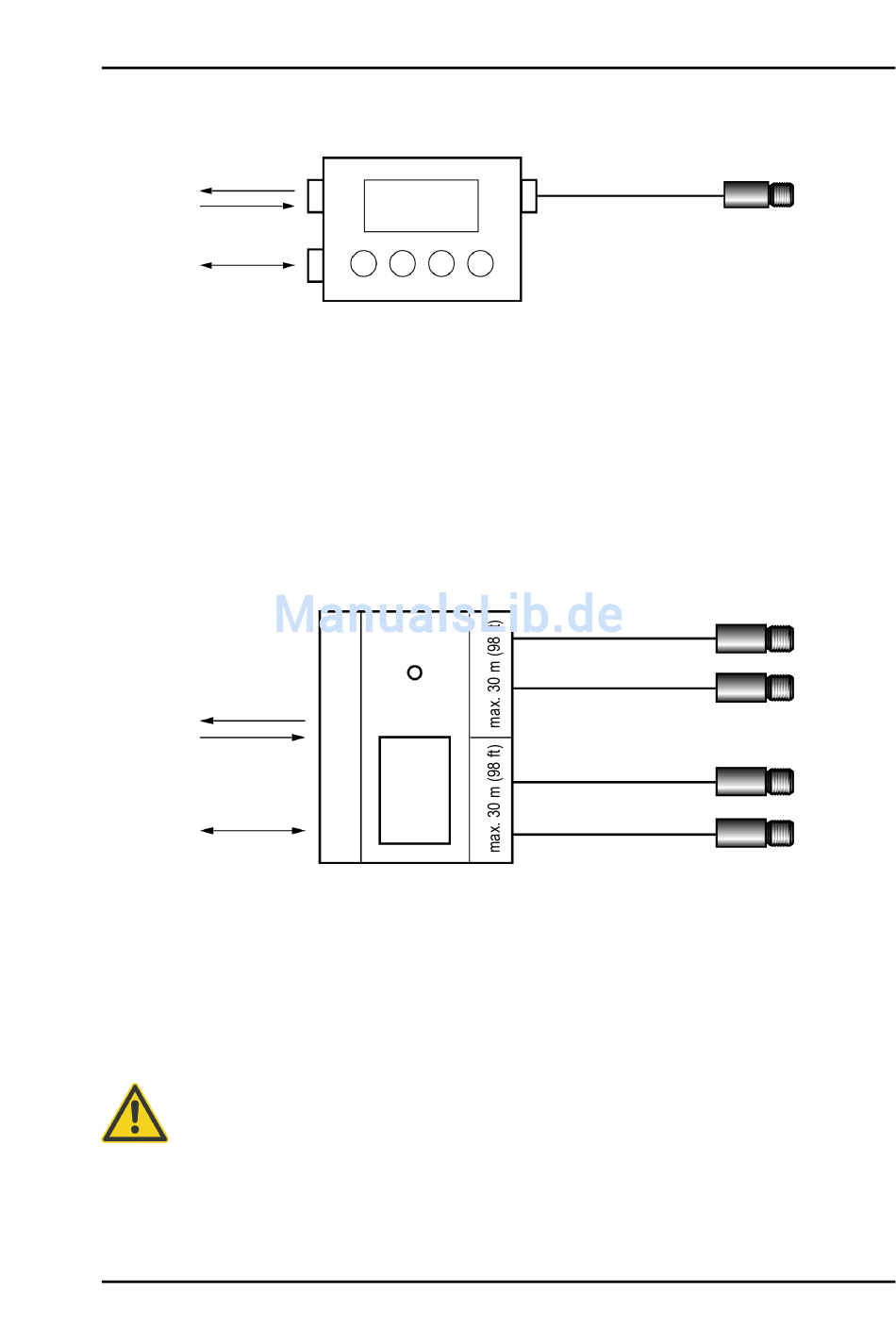

Abbildung 11: System mit Messkopf und Kommunikationsbox
Die Verdrahtung mehrerer Messköpfe wird mit Hilfe des entsprechenden Zubehörs ermöglicht, siehe
Abschnitt 10.1.1 Verteilerbox,Seite 58.

5.2.2 Kommunikationsbox (DIN)

Mehrkopf-Installationen werden unterstützt durch die Kommunikationsbox (DIN), wobei bis zu 4
Messköpfe gleichzeitig installiert werden können. Die Box bietet ein extern zugängliches Bedienfeld
mit Anzeige, die Anschlussleiste ermöglicht eine einfache Verdrahtung im Feld.
Spannung,
1 Alarm-
ausgang,
1 Trigger-
eingang
Feldbus
oder
4x Analog
Abbildung 12: Mehrkopf-Installation über die Kommunikationsbox (DIN)

5.3 Verdrahtung Messkopfkabel

Das Messkopfkabel muss vom Anwender an der Kommunikationsbox installiert werden. Das
Messkopfkabel darf bis auf eine Länge von 20 cm gekürzt werden.
Der Biegeradius des Messkopfkabels darf nicht enger als 25 mm für die Standardköpfe (PUR Kabel)
bzw. 15 mm für die Hochtemperaturköpfe (Teflon Kabel) sein!
Um falsche Messwerte und gar die Zerstörung des Geräts zu vermeiden, ist der
Messkopf unbedingt zu erden bevor er in Betrieb genommen wird!
MI3
Kommunikationsbox
(MI3COMM)
Kommunikationsbox DIN
(MI3MCOMM)
Rev. F2 03/2014
Installation
Kopf 1
(MI3...)
Max. 8 Messköpfe
(MI3...)
