Für den Fall, dass die Umgebungstemperatur nicht der Kopftemperatur entspricht, kann der Wert für
die Umgebungstemperatur manuell gesetzt werden:
A=250.0 Umgebungstemperatur (Beispiel)
AC=1 Umgebungstemperaturkompensation über einen konstanten Wert

18.4.2 Temperatur Vorverarbeitung

Die Abtastwerte des AD Wandlers (Energiewerte) können vor der eigentlichen Temperaturrechnung
verarbeitet werden. Dies erfolgt z.B. über das Kommando <FF>.
18.4.3 Setzen von Emissionsgrad und Alarmausgängen
Das Gerät bietet drei Modi zum Einstellen des Emissionsgrades und zwei Modi zum Einstellen der
Alarmausgänge.
ES Setzen des Modus für den Emissionsgrad
ES=I Emissionsgrad über festen Wert gesetzt, siehe Befehl „E"
ES=E Emissionsgrad spannungsgesteuert über externen Analogeingang FTC1 gesetzt
ES=D Emissionsgrad über Tabelleneintrag gesetzt (Auswahl an digitalen Eingängen FTC1 –
FTC 3)
?CE Abfrage des aktuellen Emissionsgrades, welcher für die Berechnung der Temperatur
verwendet wird
In der Tabelle sind jeweils acht Einträge für den Emissionsgrad ① und die zugehörigen Alarmwerte
② möglich. Zum Verändern der Einträge werden die folgenden Befehle verwendet:
Anwahl des 2. Tabelleneintrags ③
EP=2
Emissionsgrad 2. Tabelleneintrag auf 0.600 gesetzt ④
EV=0.600
SV=220.0 Alarmwert 2. Tabelleneintrag auf 220.0 gesetzt ⑤

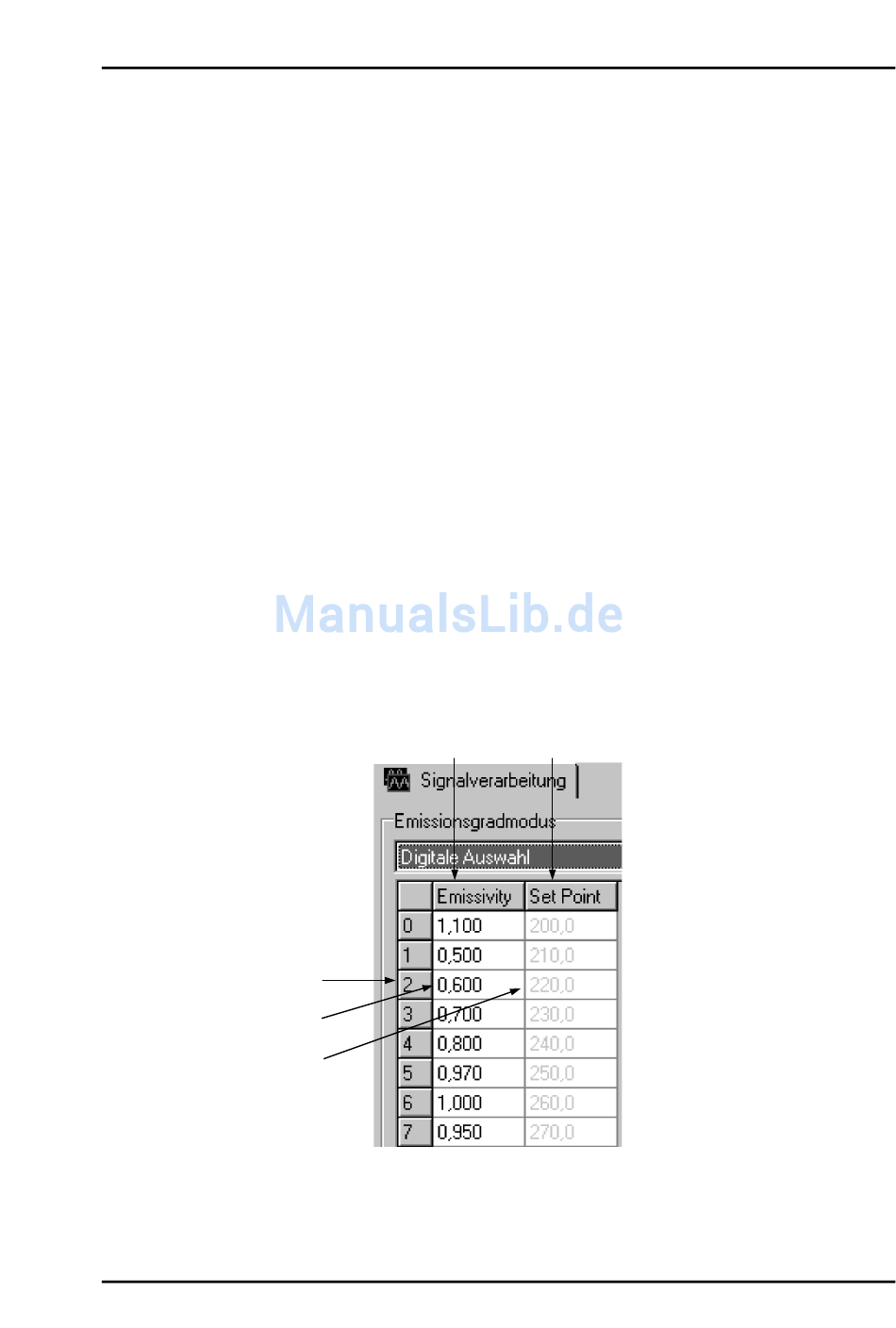

Abbildung 84: Tabelle mit Emissionsgraden und Alarmwerten
MI3
①
③
④
⑤
