IKA HBR 4 control Betriebsanleitung Seite 23

Команды NAMUR Функция
IN_NAME Запрос обозначения
IN_PV_X X=1;2;3;4;; Считывание фактического значения
IN_SOFTWARE Запрос идентификационного номера, даты и версии ПО
IN_SP_X X=1;2;3;4;12;42 Считывание заданного значения
52;54;
IN_TYPE Запрос распознавания лабораторного прибора
OUT_NAME name Вывод обозначения. (макс. 6 символов. По умолчанию: IKAHBR)
OUT_SP_12@n Установка максимально
срабатывания контрольного алгоритма (WD) с дублированием
установленного значения
OUT_SP_42@n Установка максимально допустимой частоты вращения на случай
срабатывания контрольного алгоритма (WD) с дублированием
установленного значения
OUT_SP_X n X=1;2;4;52; 54; Установка заданного значения на n
OUT_WD1@m Режим контрольного алгоритма 1: При возникновении события WD1
функции нагрева и перемешивания выключаются, и на дисплее
отображается «ER 2». Установка времени ожидания на m (20...1500)
секунд с дублированием времени ожидания. Эта команда запускает
функцию контрольного алгоритма и обязательно должна отправляться
в пределах заданного времени ожидания.
OUT_WD2@m Режим контрольного алгоритма 2: при возникновении события WD2
заданная частота вращения устанавливается на уровне установленной
максимально допустимой частоты вращения WD, а заданное значение
температуры — на уровне установленной максимально допустимой
температуры WD. Отображается предупреждение WD. Событие WD2
можно сбросить с помощью команды OUT_WD2@0. При этом также
будет остановлена функция контрольного алгоритма. Установка
времени ожидания на m (20...1500) секунд с дублированием времени
ожидания. Эта команда запускает функцию контрольного алгоритма и
обязательно должна отправляться в пределах заданного времени
ожидания.
RESET Выключение функции прибора.
RMP_CONT_X X=1;4 Продолжение линейно нарастающей функции (после предыдущей
команды RMP_PAUSE_X).
RMP_IN_X X=1;4 Считывание текущего номера сегмента линейно нарастающей функции.
При неактивной линейно нарастающей функции: 0
RMP_IN_X_y X=1;4 Считывание конечного значения и времени сегмента линейно
нарастающей функции y.
RMP_LOOP_SET_X X=1;4 Завершение цикла линейно нарастающей функции.
RMP_LOOP_RESET_X X=1;4 Выполнение линейно нарастающей функции в цикле.
RMP_OUT_X_y n X=1;4 Установка конечного значения (n) и времени (чч:мм:сс) для сегмента
hh:mm:ss линейно нарастающей функции y.
RMP_PAUSE_X X=1;4 Удержание линейно
текущего заданного значения и текущего времени сегмента линейно
нарастающей функции.
RMP_RESET_X Продолжение выполнения линейно нарастающей функции и удаление
всех заданных сегментов линейно нарастающей функции.
RMP_START_X X=1;4 Включение линейно нарастающей функции, начиная с сегмента
линейно нарастающей функции № 1 (возможно только после
предыдущей команды START_X. После RMP_STOP_X команда START_X
не требуется.)
Индикация
(дополни-
тельная)
допустимой температуры на случай
нарастающей функции. Замораживание
44
RMP_STOP_X X=1;4 Выключение линейно нарастающей функции. Заданное значение
= 0 (линейно нарастающая функция сохраняется, т. е. линейно
нарастающая функция может быть снова запущена с помощью
команды RMP_START_X).
START_X X=1;2;4;5;7 Включение (дистанционной) функции прибора
STATUS_X X=1;4;5 Вывод состояния
X=16 1*: режим работы A
(прежняя функция) 2*: режим работы B
3*: режим работы C
*0: ручной режим, без неисправностей
*1: запуск автоматического режима (без неисправностей)
*2: остановка автоматического режима (без неисправностей)
<0: код ошибки: (-1)
- 1: ошибки 1
- ... (см. таблицу)
- 31:ошибки 31
-83: ошибка четности
-84: неизвестная команда
-85: неправильная последовательность команд
-86: недопустимое заданное значение
-87: недостаточно свободной памяти
STOP_X X=1;2;4;5;7 Выключение (дистанционной) функции прибора. Переменная, заданная
командой OUT_SP_X, сохраняется. Содержит команду RMP_STOP.
Функция контрольного алгоритма, контроль последовательного потока данных
Если после активации этой функции (см. команды NAMUR) в пределах заданного времени ожидания данная команда не
будет передана с ПК повторно, то, в зависимости от режима контроля, функции нагрева и перемешивания выключаются или
возвращаются к предварительно установленным заданным значениям.
Прерывание передачи данных возможно, например, при сбоях операционной системы, перебоях питания ПК либо отключениях
соединительного кабеля, ведущего к прибору HBR 4 control.
Режим контрольного алгоритма 1
Если обмен данными прерывается (отсутствует в течение времени, превышающего заданное время ожидания), то функции
нагрева и перемешивания выключаются, а на дисплее отображается ER 2.
Режим контрольного алгоритма 2
Если обмен данными прерывается (отсутствует в течение времени, превышающего заданное время ожидания), то для заданной
частоты вращения и заданной температуры устанавливаются максимально допустимые значения на случай срабатывания
контрольного алгоритма (т. н. значения WD). Отображается предупреждение WD.

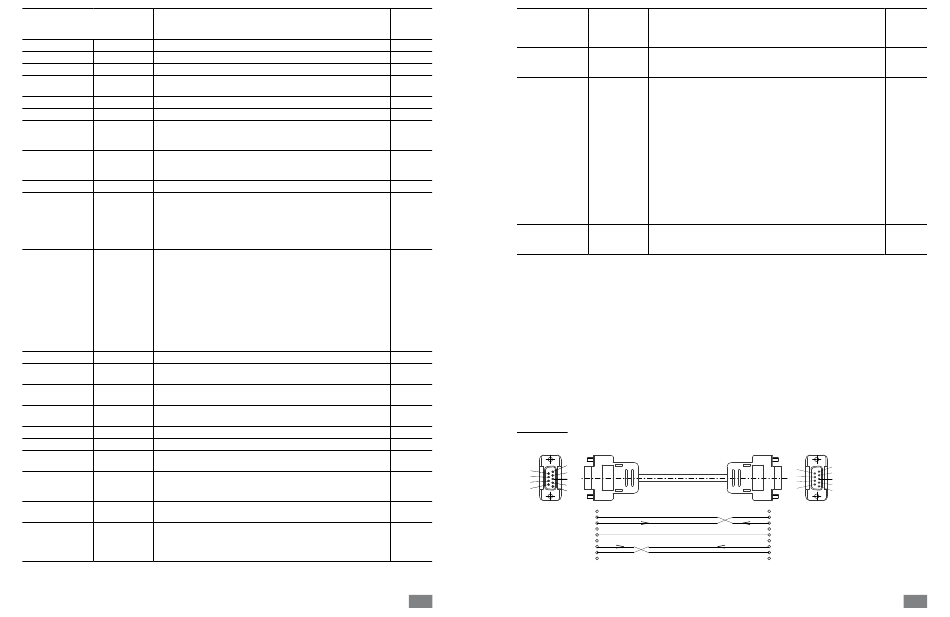

Кабель PC 2.1
Кабель PC 2.1 требуется для соединения 9-контактного гнезда с компьютером.
1
6
2
7
3
8
4
9
5
1
RxD 2
TxD 3
4
GND 5
6
RTS 7
CTS 8
9
Дистан-
ционный
режим
Дистан-
ционный
режим
5
9
4
8
3
7
2
6
1
1
2 RxD
3 TxD
4 PC
5 GND
6
7 RTS
8 CTS
9
45
