STATUS_X X=1;4;5 Ausgabe des Status
X=16 1*: Betriebsart A
(alte Funktion!) 2*: Betriebsart B
3*: Betriebsart C
*0: Manueller Betrieb ohne Störung
*1: Automatischer Betrieb Start (ohne Störung)
*2: Automatischer Betrieb Stop (ohne Störung)
<0: Fehlercode: (-1)
- 1: Error 1
- ... (siehe Tabelle)
- 31:Error 31
-83: Falsche Parität
-84: Unbekannter Befehl
-85: Falsche Befehlsreihenfolge
-86: Ungültiger Sollwert
-87: Nicht genügend Speicher
STOP_X X=1;2;4;5;7 Ausschalten der Gerätefunktion. Die mit OUT_SP_X gesetzte Variable bleibt
erhalten. Beinhaltet den Befehl RMP_STOP.
„Watchdog" Funktion, Überwachung des seriellen Datenflusses
Findet nach der Aktivierung dieser Funktion (siehe Namur Befehle), innerhalb der gesetzten Überwachungszeit („Watchdogzeit"), kei-
ne erneute Übertragung dieses Befehles vom PC statt, so werden die Funktionen Heizen und Rühren entsprechend dem eingestellten
„Watchdog"-Modus abgeschaltet, oder auf vorher gesetzte Sollwerte weitergeregelt.
Zur Unterbrechung der Übertragung kann es z.B. durch Betriebssystemabstürze, Stromausfall am PC, oder Unterbrechung des Verbin-
dungskabels zum Gerät kommen.
„Watchdog"– Modus 1
Tritt eine Unterbrechung der Datenkommunikation (länger als die eingestellte Watchdogzeit) auf, werden die Funktionen Heizen und
Rühren abgeschaltet und es wird PC 1 angezeigt.
„Watchdog"– Modus 2
Tritt eine Unterbrechung der Datenkommunikation (länger als die eingestellte Watchdogzeit) auf, so wird der Drehzahlsollwert auf die
gesetzte WD-Sicherheitssolldrehzahl und der Temperatursollwert auf die gesetzte WD-Sicherheitssolltemperatur gesetzt. Die Warnung
PC 2 wird angezeigt.

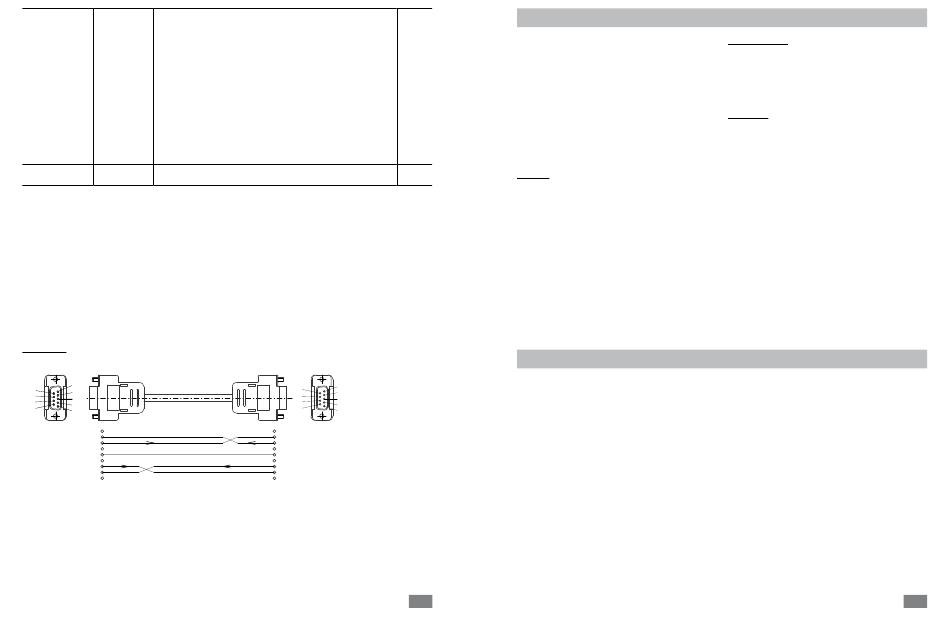

PC 2.1 Kabel
Das Kabel PC 2.1 wird zur Verbindung der 9-poligen Buchse zum Computer benötigt.
1
6
2
7
3
8
4
9
5
1
RxD 2
TxD 3
4
GND 5
6
RTS 7
CTS 8
9
Remote
5
9
4
8
3
7
2
6
1
1
2 RxD
3 TxD
4 PC
5 GND
6
7 RTS
8 CTS
9
12

Instandhaltung und Reinigung

Der Sicherheitskreis muss mind. einmal pro Jahr vom Anwender
überprüft werden. Befüllen Sie dazu das Temperierbad mit 1 l
Wasser und stellen Sie in der Betriebsart A die Sicherheitstem-
peratur auf 100 °C. Stellen Sie dann die Solltemperatur auf 80 °C
ein und starten Sie die Funktion Heizen durch Betätigen der Taste
Temp ON/OFF. Schalten Sie nach Erreichen der Solltemperatur das
Temperierbad am Netzschalter aus und wieder ein und stellen Sie
die Sicherheitstemperatur auf 70 °C ein. Dadurch liegt die Medi-
umstemperatur 10 °C über der Sicherheitstemperatur, der Sicher-
heitskreis spricht an. Die Error-Meldung Er 22 oder Er 24 muss
angezeigt werden.
Das Gerät arbeitet wartungsfrei. Es unterliegt lediglich der natürli-
chen Alterung der Bauteile und deren statistischer Ausfallrate.
Reinigung:
- Zum Reinigen den Netzstecker ziehen.
- Reinigen Sie IKA-Geräte nur mit von IKA freigegebenen Reini-
gungsmittel.
Diese sind: (tensidhaltiges) Wasser und Isopropanol
- Tragen Sie zum Reinigen des Gerätes Schutzhandschuhe.
- Elektrische Geräte dürfen zu Reinigungszwecken nicht in das
Reinigungsmittel gelegt werden.
- Beim Reinigen darf keine Feuchtigkeit in das Gerät dringen.
- Falls andere als die empfohlenen Reinigungs- oder Dekontami-
nationsmethoden angewendet werden, fragen Sie bitte bei IKA
nach.
H 210 Ringsatz
H 159 Zwischenboden
H 162 Reagenzglaseinsatz
Ersatzteilbestellung:
Bei Ersatzteilbestellungen geben Sie bitte Folgendes an:
- Gerätetyp
- Serialnummer des Gerätes, siehe Typenschild
- Positionsnummer und Bezeichnung des Ersatzteiles, siehe
www.ika.com
- Softwareversion.
Reparaturfall:
Bitte senden Sie nur Geräte zur Reparatur ein, die gereinigt
und frei von gesundheitsgefährdenden Stoffen sind.
Fordern Sie hierzu das Formular „Unbedenklichkeitserklärung"
bei IKA an, oder verwenden Sie den download Ausdruck des For-
mulares auf der IKA Website www.ika.com.
Senden Sie im Reparaturfall das Gerät in der Originalverpackung
zurück. Lagerverpackungen sind für den Rückversand nicht aus-
reichend. Verwenden Sie zusätzlich eine geeignete Transportver-
packung.
Zubehör
H 160 Deckel
IKAFLON Rührstab, ø7x60 mm
PC 2.1 Verbindungkabel
Software IKA Labworldsoft
®
Zubehör siehe www.ika.com.
