Inbetriebnahme
5.9.3 Erläuterung der Prozessdaten
Standard digital output (default)
Mit dieser Standard-PDO-Zuordnung können die Ausgänge direkt beschrieben, d. h. die angeschlossenen
Aktoren direkt frame-getriggert geschaltet werden.

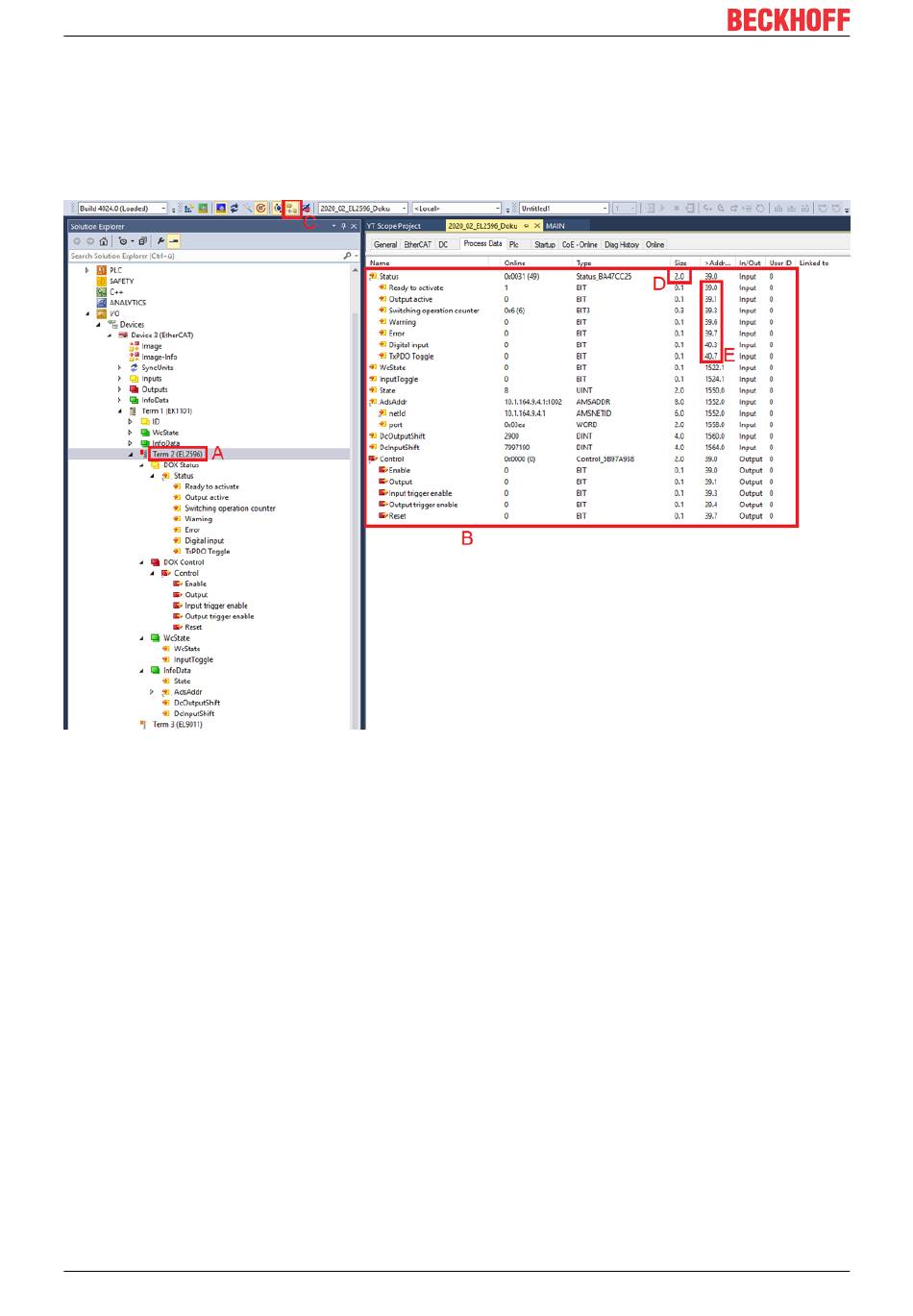

Abb. 219: Standard Prozessabbild EL2596
Die EL2596 (A) verfügt über Ein- und Ausgangsvariablen. Diese sind im Baum aufklappbar sichtbar (A). Sie
werden auch in der Detailansicht (B) dargestellt, wenn die entsprechende Anzeigefunktion (C) aktiviert ist.
Die Bitbedeutung d. h. Offsetposition kann dann auch unter Berücksichtigung der Variablengröße (D) der
Speicherbelegungsanzeige (E) entnommen werden.
Es kann sowohl der Sammelname z. B. Status wie auch die einzelne Bitvariable wie z. B. Output active
verlinkt werden, aber nicht beide zugleich.
