2.12 Gekühlter Wasserkontrollsensor
Das wassergekühlte EWWD/EWWH/EWWS VZ Gerät ist mit einem Mikroprozessor ausgestattet. Seien Sie
vorsichtig, wenn Sie um das Gerät herum arbeiten, um Beschädigungen von Kabeln und Sensoren zu vermeiden.
Überprüfen Sie die Kabel vor dem Starten des Gerätes. Vermeiden Sie das Reiben der Kabel am Rahmen oder
anderen Komponenten. Vergewissern Sie sich, dass die Kabel sicher verriegelt sind. Wenn der Temperatursensor zur
Wartung entfernt wird, beseitigen Sie nicht die Leitpaste in der Vertiefung und ersetzen Sie den Sensor korrekt. Nach
dem Auswechseln des Sensors die Kontermutter festziehen, um ein versehentliches Rutschen zu vermeiden.
2.13 Sicherheitsventil
Jeder Wärmetauscher (Verdampfer und Kondensator) ist mit einem Sicherheitsventil ausgestattet, das an einem
Umschaltventil installiert ist und eine Wartung sowie regelmäßige Kontrolle ermöglicht, ohne eine beträchtliche Menge
an Kältemittel zu verlieren. Lassen Sie das Sicherheitsventil nicht in der Zwischenstellung.
Um Gefahren durch Einatmen und direkten Kontakt mit dem Kältemittelgas zu vermeiden,
müssen die Auslassöffnungen der Ventile vor Beginn der Arbeiten an ein Förderrohr
angeschlossen werden. Diese Leitungen müssen so installiert werden, dass im Falle, wenn ein
Ventil sich öffnet, das abgelassene Kältemittel keine Personen und/oder Dinge einschließt oder
durch Fenster und/oder andere Öffnungen in das Gebäude gelangen kann. Der Installateur ist für
den Anschluss des Sicherheitsventils an die Spülrohr- und Rohrdimensionierung verantwortlich.
Beachten Sie hierzu die harmonisierte Norm EN13136, um die mit den Sicherheitsventilen zu
verbindenden Abflussleitungen zu dimensionieren
2.14 Die Absperrventile öffnen.
Bevor Sie die Maschine an die Stromversorgung anschließen und damit die Kompressoren starten, öffnen Sie alle
Ventile, die im Werk zum Versand geschlossen wurden.
Die zu öffnenden Ventile sind:
1.
Ventil (optional), das an der Kompressorleitung installiert ist
2.
Ölrücklaufabsperrventile (Strahlpumpe). Diese Ventile befinden sich unterhalb der Verdampferhülse in der
Nähe der Strahlpumpe.
3.
Flüssigkeitsleitungsventil, das unter dem Kondensator installiert ist.
4.
Ölventile, die auf der Leitung installiert sind, die das Kompressorschmiersystem speist. Diese Leitung kommt
von der Unterseite des Ölabscheiders, der sich innerhalb des Kondensators befindet.
5.
Ventil (optional), das auf der Kompressorpumpe installiert ist.
D-EIMWC003H02-18_03DE - 24/47

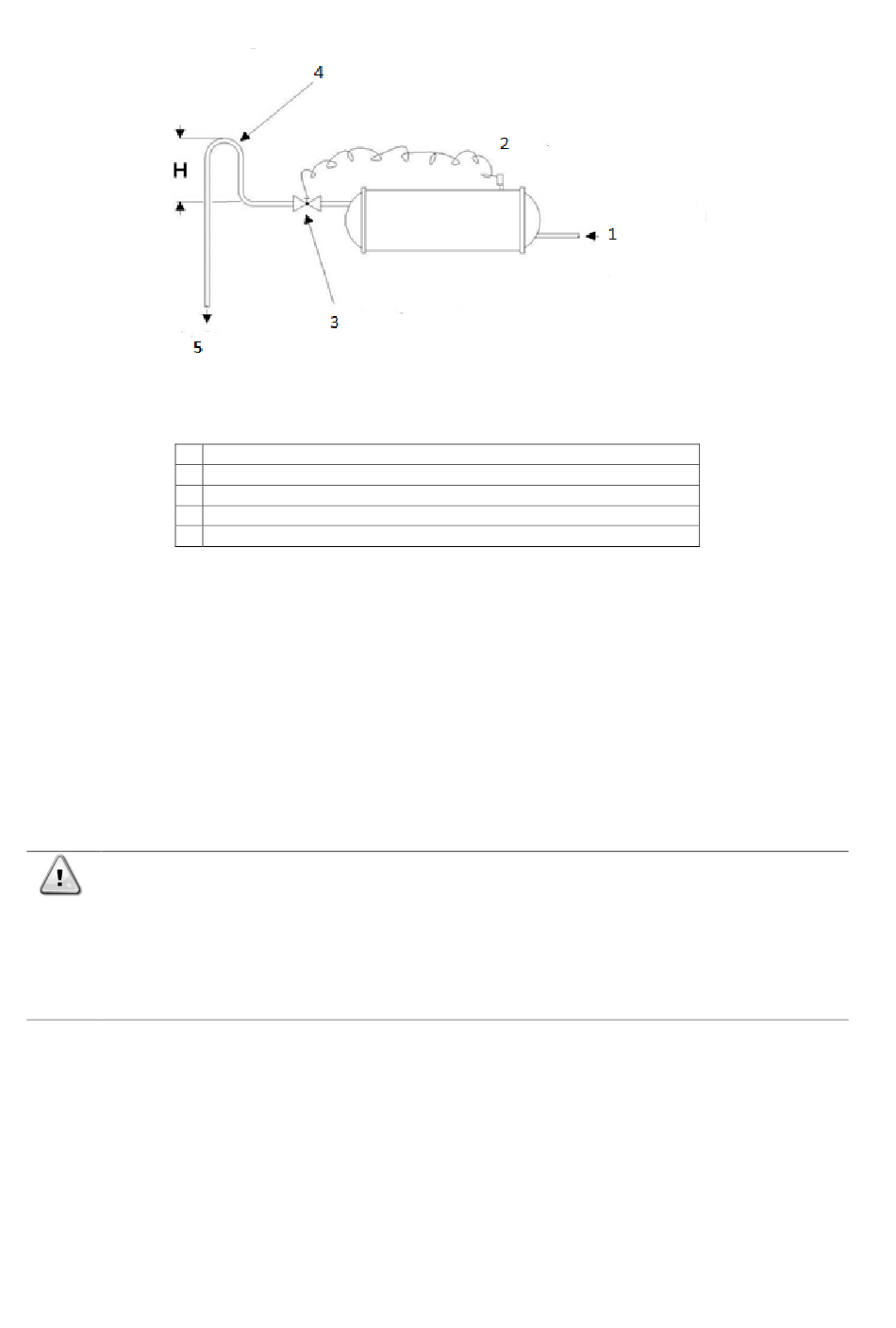

Abbildung 12 - Kondensatorkontrollschema mit Brunnenwasser
Von der Hauptkondensatorpumpe
Ventil für die Wartung
Direkt wirkendes Wasserregelventil
Erforderliche Konfiguration, wenn das Regelventil nicht benutzt wird
Beim Abfluss
