D-EIMWC003H02-18_03DE - 6/47

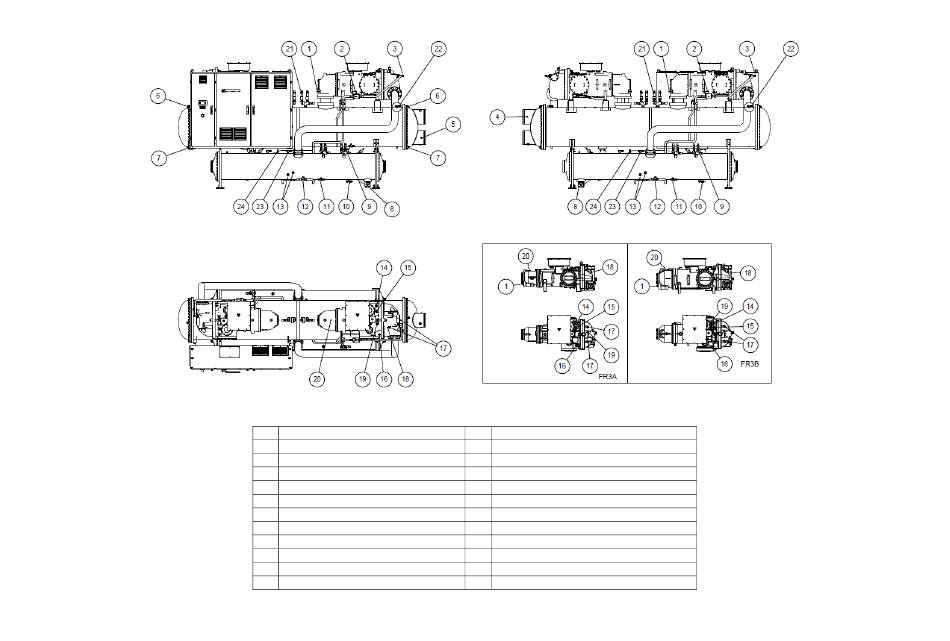

Doppel-Kreislauf-Gerät
1 Niederdruckwandler
2 Magnetventil Öleinspritzung
3 Ölströmungsschauglas
4 Temperatursensor Auslasswasser
5 Temperatursensor Einlasswasser
6 Luftspülung
7 Wasserablauf
8 Flüssigkeitsabsperrventil
9 Hochdruck-Sicherheitsventil
10 Serviceventil der Kältemittelfüllung
11 Serviceventil für Ölablass
12 Ölabsperrventil
13 Ölstand
14 VVR-Magnetventil Kreislauf 1 (VK 3,1)
15 VVR-Magnetventil Kreislauf 1 (VK 2,4)
16 VVR-Magnetventil Kreislauf 1 (VK 1,8)
17 Hochdruckschalter
18 Auslauf-Temperatur-Sensor
19 Öldruckwandler
20 Temperatursensor Ansaugseite
21 Niederdruck-Sicherheitsventil
22 Ventil für die Wartung
23 Strahlpumpenventil
24 Hochdrucksensor
