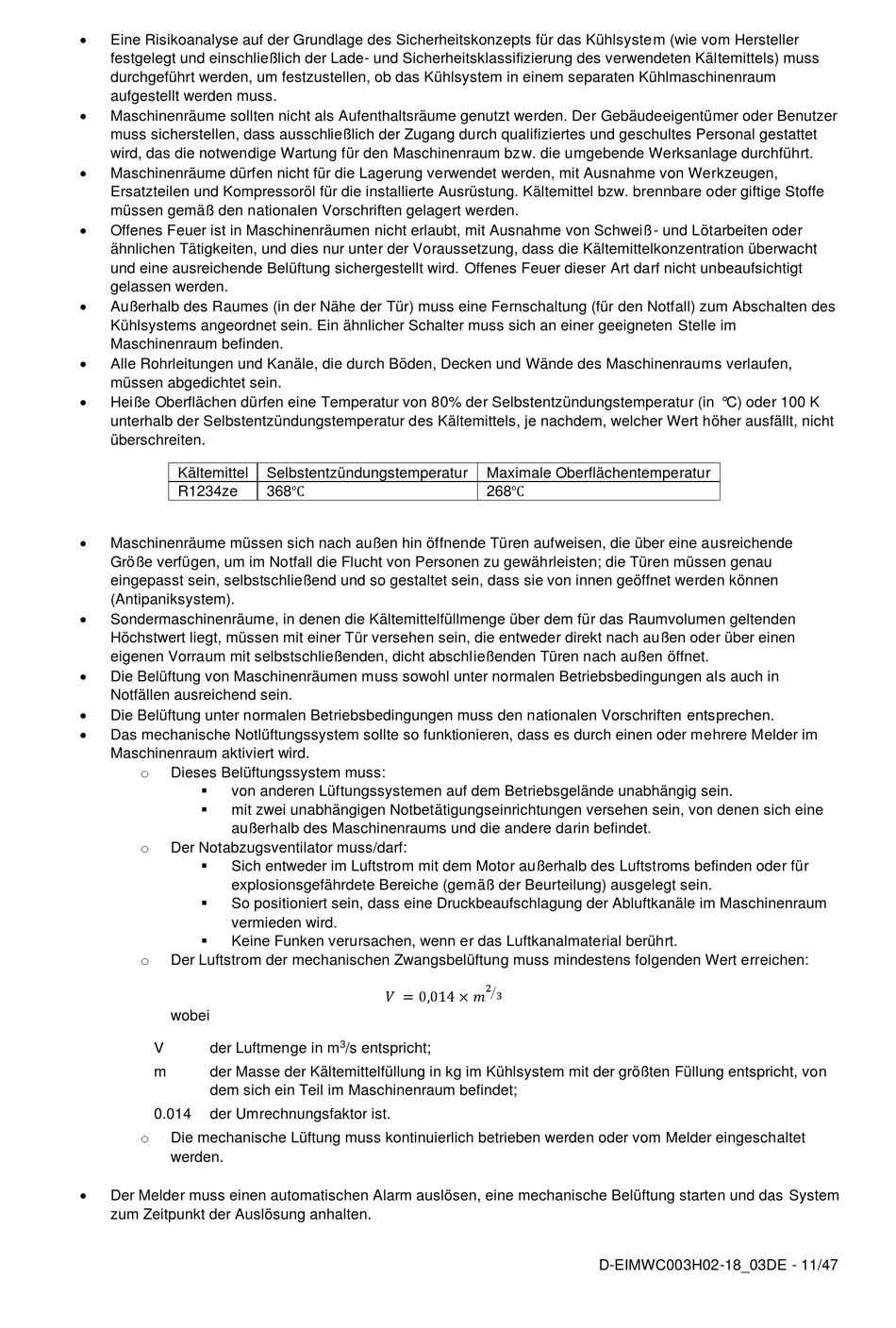

Eine Risikoanalyse auf der Grundlage des Sicherheitskonzepts für das Kühlsystem (wie vom Hersteller
festgelegt und einschließlich der Lade- und Sicherheitsklassifizierung des verwendeten Kältemittels) muss
durchgeführt werden, um festzustellen, ob das Kühlsystem in einem separaten Kühlmaschinenraum
aufgestellt werden muss.
•
Maschinenräume sollten nicht als Aufenthaltsräume genutzt werden. Der Gebäudeeigentümer oder Benutzer
muss sicherstellen, dass ausschließlich der Zugang durch qualifiziertes und geschultes Personal gestattet
wird, das die notwendige Wartung für den Maschinenraum bzw. die umgebende Werksanlage durchführt.
•
Maschinenräume dürfen nicht für die Lagerung verwendet werden, mit Ausnahme von Werkzeugen,
Ersatzteilen und Kompressoröl für die installierte Ausrüstung. Kältemittel bzw. brennbare oder giftige Stoffe
müssen gemäß den nationalen Vorschriften gelagert werden.
•
Offenes Feuer ist in Maschinenräumen nicht erlaubt, mit Ausnahme von Schweiß - und Lötarbeiten oder
ähnlichen Tätigkeiten, und dies nur unter der Voraussetzung, dass die Kältemittelkonzentration überwacht
und eine ausreichende Belüftung sichergestellt wird. Offenes Feuer dieser Art darf nicht unbeaufsichtigt
gelassen werden.
•
Außerhalb des Raumes (in der Nähe der Tür) muss eine Fernschaltung (für den Notfall) zum Abschalten des
Kühlsystems angeordnet sein. Ein ähnlicher Schalter muss sich an einer geeigneten Stelle im
Maschinenraum befinden.
•
Alle Rohrleitungen und Kanäle, die durch Böden, Decken und Wände des Maschinenraums verlaufen,
müssen abgedichtet sein.
•
Heiße Oberflächen dürfen eine Temperatur von 80% der Selbstentzündungstemperatur (in °C) oder 100 K
unterhalb der Selbstentzündungstemperatur des Kältemittels, je nachdem, welcher Wert höher ausfällt, nicht
überschreiten.
Kältemittel
R1234ze
•
Maschinenräume müssen sich nach außen hin öffnende Türen aufweisen, die über eine ausreichende
Größe verfügen, um im Notfall die Flucht von Personen zu gewährleisten; die Türen müssen genau
eingepasst sein, selbstschließend und so gestaltet sein, dass sie von innen geöffnet werden können
(Antipaniksystem).
•
Sondermaschinenräume, in denen die Kältemittelfüllmenge über dem für das Raumvolumen geltenden
Höchstwert liegt, müssen mit einer Tür versehen sein, die entweder direkt nach außen oder über einen
eigenen Vorraum mit selbstschließenden, dicht abschließenden Türen nach außen öffnet.
•
Die Belüftung von Maschinenräumen muss sowohl unter normalen Betriebsbedingungen als auch in
Notfällen ausreichend sein.
•
Die Belüftung unter normalen Betriebsbedingungen muss den nationalen Vorschriften entsprechen.
•
Das mechanische Notlüftungssystem sollte so funktionieren, dass es durch einen oder mehrere Melder im
Maschinenraum aktiviert wird.
o
Dieses Belüftungssystem muss:
▪
von anderen Lüftungssystemen auf dem Betriebsgelände unabhängig sein.
▪
mit zwei unabhängigen Notbetätigungseinrichtungen versehen sein, von denen sich eine
außerhalb des Maschinenraums und die andere darin befindet.
o
Der Notabzugsventilator muss/darf:
▪
Sich entweder im Luftstrom mit dem Motor außerhalb des Luftstroms befinden oder für
explosionsgefährdete Bereiche (gemäß der Beurteilung) ausgelegt sein.
▪
So positioniert sein, dass eine Druckbeaufschlagung der Abluftkanäle im Maschinenraum
vermieden wird.
▪
Keine Funken verursachen, wenn er das Luftkanalmaterial berührt.
o
Der Luftstrom der mechanischen Zwangsbelüftung muss mindestens folgenden Wert erreichen:
wobei
V
der Luftmenge in m
m
der Masse der Kältemittelfüllung in kg im Kühlsystem mit der größten Füllung entspricht, von
dem sich ein Teil im Maschinenraum befindet;
0.014
der Umrechnungsfaktor ist.
o
Die mechanische Lüftung muss kontinuierlich betrieben werden oder vom Melder eingeschaltet
werden.
•
Der Melder muss einen automatischen Alarm auslösen, eine mechanische Belüftung starten und das System
zum Zeitpunkt der Auslösung anhalten.
Selbstentzündungstemperatur
368℃
�� = 0,014 × ��
3
/s entspricht;
Maximale Oberflächentemperatur
268℃
2
⁄
3
D-EIMWC003H02-18_03DE - 11/47
