2.11.1
Steuerung der Kondensation mit Verdunstungskühlturm
Die minimale Einlasswassertemperatur am Kondensator sollte nicht kleiner als 20 °C bei voller
Wasserturmdurchflussmenge sein.
Wenn die Wassertemperatur niedriger sein muss, muss auch der Wasserdurchfluss proportional vermindert werden.
Um den Wasserdurchfluss zum Kondensator anzupassen, installieren Sie ein Dreiwege-Bypass-Ventil. Die Abbildung
zeigt, wie das Dreiwegeventil eingesetzt wird, um den Kondensator zu kühlen. Das Dreiwegeventil kann durch einen
Druckbetätiger aktiviert werden, der einen ordnungsgemäßen Verdichtungsdruck gewährleistet, im Falle wenn die
Temperatur des in den Kondensator eintretenden Wassers, kleiner als 20 °C ist.
Anstelle eines Ventils mit Drucksteller können Sie ein Dreiwege-Servo-Ventil oder eine Umwälzpumpe verwenden,
die von einem Wechselrichter gesteuert wird. Beide Geräte können durch ein analoges 0 -10 Vdc-Signal gesteuert
werden, das von der elektronischen Steuerung der Maschine entsprechend der Wassertemperatur, die in den
Kondensator eintritt, ausgegeben wird.

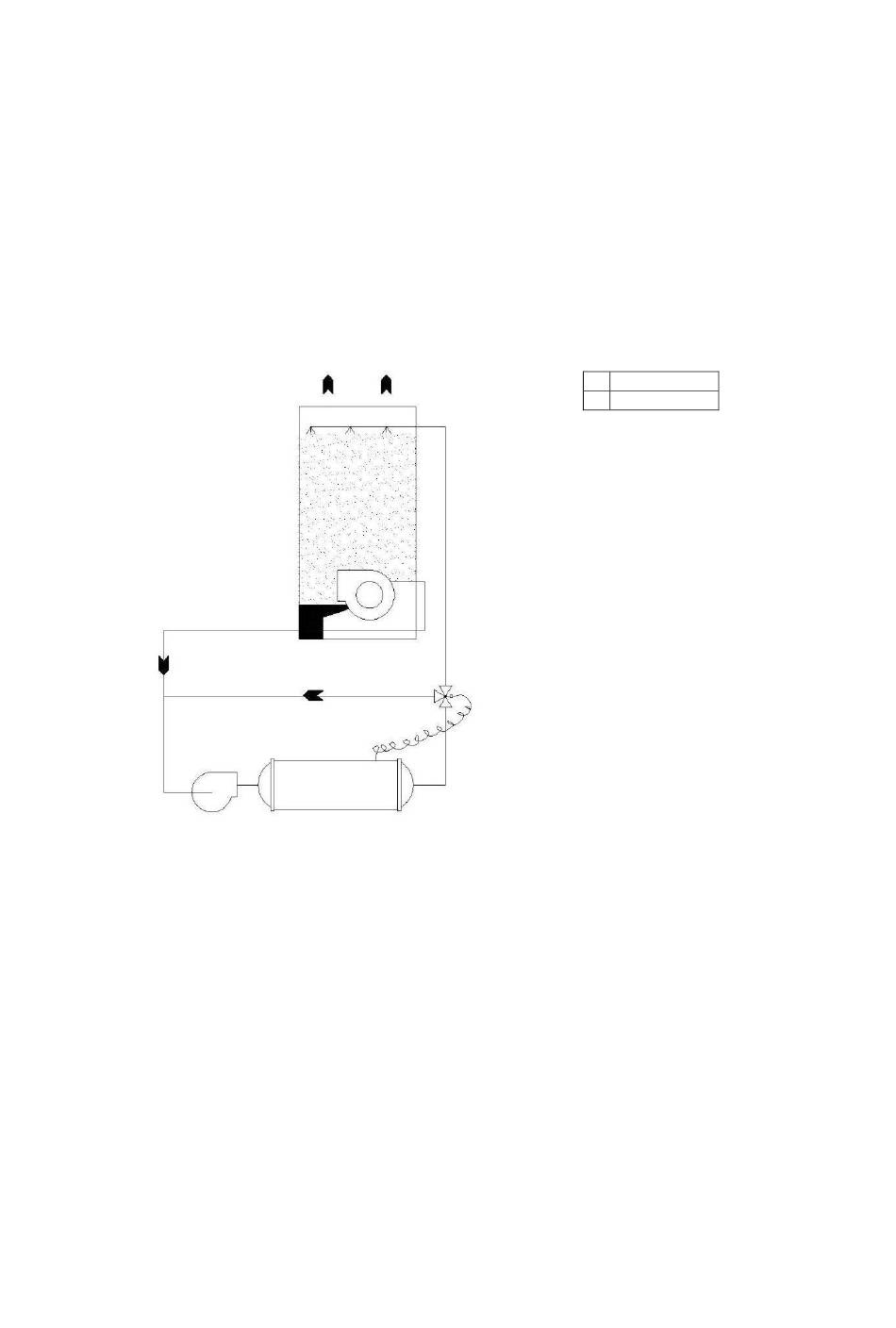

Abbildung 11 - Kondensatorkontrollschema mit Kühlturm
2.11.2
Kondensationssteuerung mit Brunnenwasser
Wenn Grundwasser zum Kühlen des Kondensators verwendet wird, ein normales Steuerventil, Direktantrieb, am
Kondensatorauslass einbauen. Dieses Steuerventil muss einen ausreichenden Kondensationsdruck gewährleisten,
im Falle wenn die Wassertemperatur, die in den Kondensator eintritt, weniger als 20 °C beträgt.
Zu diesem Zweck ist an der Kondensatorhülse ein Betriebsventil mit Druckauslass vorgesehen.
Das Ventil muss seine Öffnung dem Verdichtungsdruck anpassen. Wenn die Maschine abschaltet, schließt das Ventil
und verhindert, dass der Kondensator entleert wird.
1
2
1
Kühlturm
2
Kondensator
D-EIMWC003H02-18_03DE - 23/47
